Жестко-гибкие PCB - Многослойная жесткогибкая обвязочная доска

Появление и развитие гибких печатных плат привело к появлению нового продукта - комбинированной платы с жесткой гибкостью.Таким образом, комбинация гибкой печатной платы и жесткой печатной платы представляет собой печатную плату с характеристиками FPC и печатной платы PCB. Она формируется путем объединения гибкой печатной платы и жесткой печатной платы посредством прессования и других процессов в соответствии с соответствующими технологическими требованиями.

Преимущества и недостатки жестко-гибкой обвязочной плиты

Преимущества: Печатная плата Rigid-Flex обладает характеристиками как FPC, так и печатной платы на печатной плате.Поэтому его можно использовать для некоторых изделий с особыми требованиями, которые имеют определенную площадь гибкости и определенную жесткость, что очень помогает сэкономить внутреннее пространство изделия и уменьшить объем готового продукта.Продукты, улучшающие эксплуатационные характеристики продукта.

Недостатки: Процесс производства жесткогибких печатных плат разнообразен, производство сложное, выход продукции низкий, а также требуется много материалов и рабочей силы.Следовательно, цена более высокая, а производственный цикл относительно длительный.

Применение комбинированных плат с жесткой гибкостью: печатная плата мобильного телефона, печатная плата клавиатуры, печатная плата боковой клавиши, печатная плата компьютера, печатная плата ЖК-экрана, печатная плата материнской платы, печатная плата дисплея, печатная плата дисковода, печатная плата ноутбука, печатная плата жесткого диска.

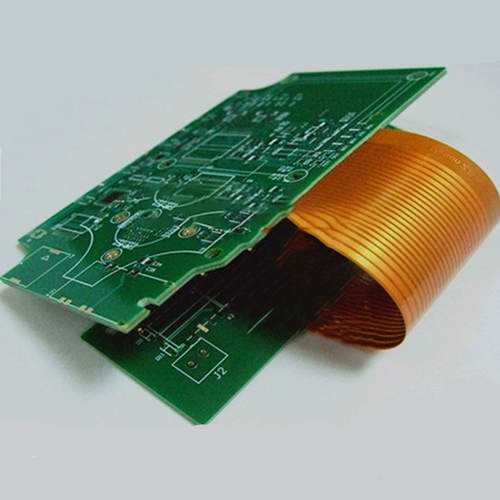

Жестко-гибкая обвязочная доска

Вы можете перейти по ссылке, чтобы ознакомиться с техническими возможностями гибко-жесткой обвязочной платы iPCB: Технологические возможности гибко-жесткой обвязочной платы

Жесткогибкие скрепляющие пластины формируются путем прижатия друг к другу твердых и мягких пластин, поэтому очень важно их позиционирование во время прессования. Если позиционирование во время прессования неправильное, скорость прохождения готового изделия будет очень низкой, так как же повысить точность жесткого прессования?-гибкая связующая пластина при нажатии.

Эластичная подложка имеет низкую стабильность размеров. Это связано с тем, что полиимидный материал хорошо впитывает влагу. После влажной обработки или в условиях различной температуры и влажности она сильно сжимается и деформируется, что затрудняет ламинирование и выравнивание многослойной плиты. Чтобы преодолеть эту трудность, можно использовать следующие меры：

1. При проектировании необходимо учитывать расположение точек выравнивания и целевых заглушек, чтобы обеспечить точность расположения отверстий для выравнивания или отверстий для заклепок при штамповке, чтобы избежать смещения рисунка между слоями при укладке и образования брака.

2. Установочное отверстие после пробивки OPE может устранить ошибку, вызванную расширением и деформацией материала во время влажной обработки.

3. После ламинирования с помощью рентгеновского снимка выровняйте отверстия для сверления, чтобы определить смещение и сделать сверление более точным. В соответствии с техническими характеристиками и экологическими характеристиками полиимида внешняя негативная пленка наносится с учетом смещения сверления, чтобы улучшить совпадение между внешней негативной пленкой и пластиной для сверления. Таким образом, мы можем выполнить требования по обеспечению ширины кольца от 0,1 мм до 0,15 мм для выравнивания между слоями и обеспечить точность переноса внешнего рисунка.

Наша компания специализируется на производстве жестких гибких обвязочных плат и обладает многолетним богатым опытом производства печатных плат. Мы стремимся быстро и качественно изготавливать жесткие гибкие обвязочные платы для клиентов по всему миру по разумным ценам. Каждая печатная плата изготавливается в соответствии со строгими стандартами, в соответствии с IPC, RoHS и другие стандарты, гарантирующие соответствие жесткогибкой обвязочной плиты требованиям заказчика. Добро пожаловать на консультацию!
