Специальные схема - Углеродное масло через углеродную печатную плату

Углеродное масло через углеродную печатную плату - это разновидность печатной платы, которая покрывается углеродными токопроводящими чернилами (называемыми углеродным маслом) на подложке печатной платы и отверждается с образованием проводящего рисунка из углеродной пленки. Стоимость производства углеродного масла с использованием углеродных ПХД должна быть многократно снижена. Замена дорогостоящих золотых ключей на ключи с углеродным маслом может снизить затраты. Углеродно-масляное соединение обладает высокой износостойкостью и выдерживает многократные операции, как правило, выполняя функцию вторичного нормального открывания и закрывания 100 000 или даже миллион раз.

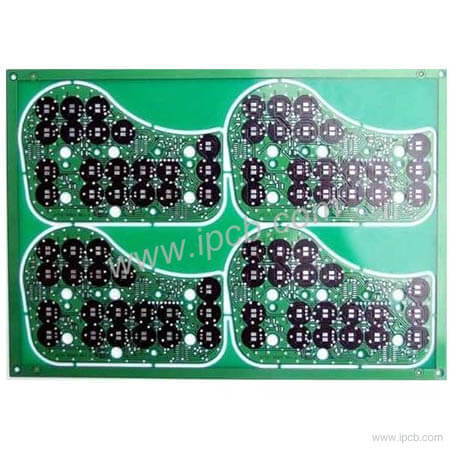

Углеродное масло через углеродную печатную плату

В настоящее время углеродные чернила в основном печатаются на печатных платах методом трафаретной печати (также известной как трафаретная печать).Однако из-за высоких требований к электрическим характеристикам углеродной пленки к ее сопротивлению предъявляются определенные требования.Квадратное сопротивление (называемое квадратным сопротивлением) относится к сопротивлению между одной стороной квадратного тонкопленочного проводящего материала и другой стороной.Квадратичное сопротивление rs = P / T (где p - удельное сопротивление проводящего материала, а t - толщина пленки).Для одного и того же вида углеродных чернил их удельное сопротивление постоянно, а квадратичное сопротивление углеродной пленки обратно пропорционально толщине углеродной пленки.Когда проводящий рисунок углеродной пленки фиксирован, то есть площадь углеродной пленки фиксирована, величина сопротивления зависит только от толщины углеродной пленки.При трафаретной печати углеродными чернилами трудно точно контролировать толщину углеродной пленки, а толщина углеродной пленки неравномерна, что затрудняет контроль величины сопротивления углеродной пленки.
