Специальные схема - пластина электромагнитной катушки емкостью 4 унции

Катушка индуктивности печатной платы

Мы знаем, что электричество производит магнитную силу, а магнитная сила производит электричество.Эти двое дополняют друг друга и всегда появляются вместе.Когда по проводу протекает постоянный ток, вокруг провода всегда возбуждается постоянное магнитное поле.Когда мы сгибаем этот провод в индуктивную катушку, используя изученный нами закон электромагнитной индукции, мы можем определить, что в индуктивной катушке существует магнитное поле.Далее мы помещаем катушку индуктивности в токовый контур.Когда постоянный ток в цепи изменяется (например, с малого на большой или наоборот), магнитное поле в катушке индуктивности также должно изменяться.Изменяющееся магнитное поле вызовет появление новых электрических токов.Согласно закону электромагнитной индукции, “новый ток” должен быть противоположен первоначальному постоянному току, чтобы иметь определенное сопротивление изменениям постоянного тока за короткий промежуток времени.Однако, как только изменение завершается, ток становится стабильным, магнитное поле больше не меняется и препятствий больше нет.

Магнитная катушка

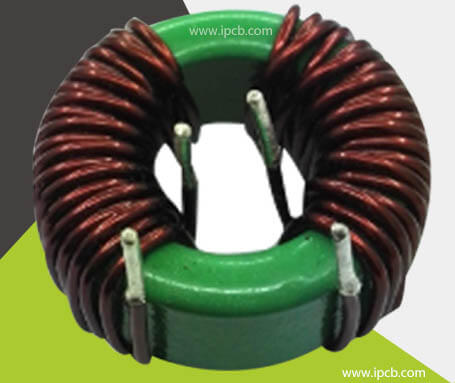

Когда традиционной печатной плате требуется создать функцию магнитного потока/индуктивности, на печатной плате обычно проектируются провода, контактные площадки и гнезда для сварочных элементов, а затем свариваются компоненты катушки. Даже если магнитный поток/индуктивность невелики, объем компонентов относительно велик, а площадь сварки и пространство печатной платы велики, что не способствует миниатюризации изделия. Кроме того, поскольку компоненты расположены выше печатной платы, они легко повреждаются при ударах и деформации.

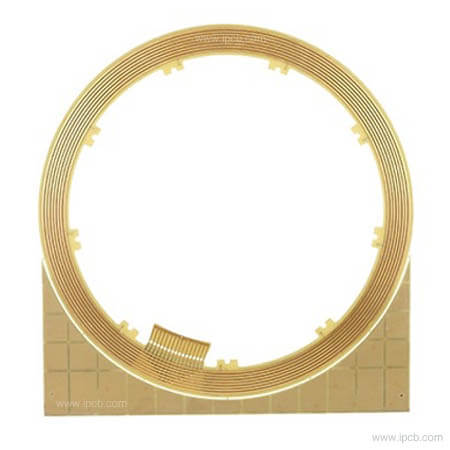

На печатной плате магнитной катушки обмотка используется в качестве основной принципиальной схемы, а травленая схема заменяет традиционные витки медной проволоки. В основном используемый в индуктивных компонентах, он обладает рядом преимуществ, таких как высокая точность, хорошая линейность и простая конструкция.
