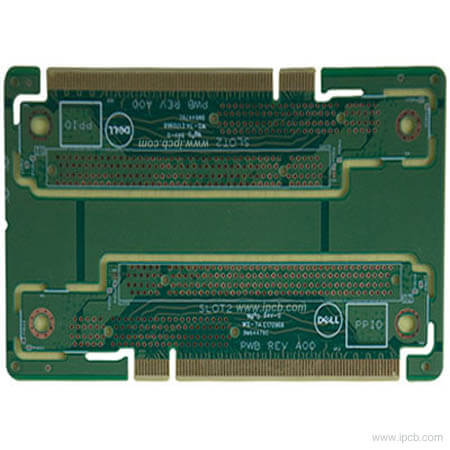

Специальные схема - Плата для подключения к компьютеру DELL

Как соединить две печатные платы вместе?

При производстве компьютерных материнских плат требуется тестирование функции PCI, поэтому карта PCI должна быть вставлена в слот PCI материнской платы. В процессе длительного подключения и отсоединения часто устанавливаемые платы устройств PCI будут изношены. В это время в игру вступает плата адаптера PCI PCB.

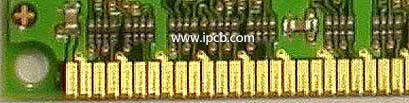

Печатная плата с золотым напылением

На панели памяти компьютера и видеокарте мы видим ряд золотистых проводящих контактов, которые называются “золотыми пальцами”. Коннекторы Goldfinger (или edge connectors) при проектировании и производстве печатных плат используются в качестве выходов для внешних соединительных сетей.

В настоящее время в области проектирования электронных изделий печатная плата как неотъемлемая часть всего оборудования не может составлять электронное изделие.Должно быть, возникли проблемы с внешним подключением, например, из-за наличия нескольких печатных плат. В основном существуют следующие распространенные схемы электрических соединений между печатными платами：

1. Первая печатная плата и вторая печатная плата соединены прямым лужением.Недостатком этой соединительной конструкции является то, что вторая печатная плата приварена к контактной площадке, соответствующей первой печатной плате, через торцевую площадку ее боковой торцевой поверхности, и контактная площадка и вторая печатная плата должны быть электрически соединены с первой печатной платой посредством проводки.Соединение между торцевой площадкой и первой печатной платой; электрическое соединение выполняется между соответствующей площадкой первой печатной платы и первой печатной платой.Таким образом, хотя нет необходимости открывать отверстие для прокладки на первой печатной плате, нет необходимости подключаться через разъем.Однако в существующем процессе сварки в печи около 50% припоя остается пустым, и деформация каждой печатной платы после сварки в печи различна, а уровень брака велик, что влияет на производительность всей машины и увеличивает время обслуживания персонала.

2. Разъем соответствует гнезду на каждой печатной плате.Недостатком этой конструкции подключения “стандартного блока” является то, что штекерная часть разъема должна быть точно сконструирована в соответствии с размером гнезда, количеством точек подключения, расстоянием между контактами и положением установочного отверстия, чтобы ее можно было подключить к специальному разъему на печатной плате Однако универсальность невелика, а соединение между разъемом и розеткой часто приводит к плохому контакту из-за старения и окисления, что напрямую влияет на производительность электрического соединения.

Поэтому выбор структуры соединения, которая наилучшим образом соответствует надежности, технологичности и экономичности, является важным аспектом проектирования печатных плат.
