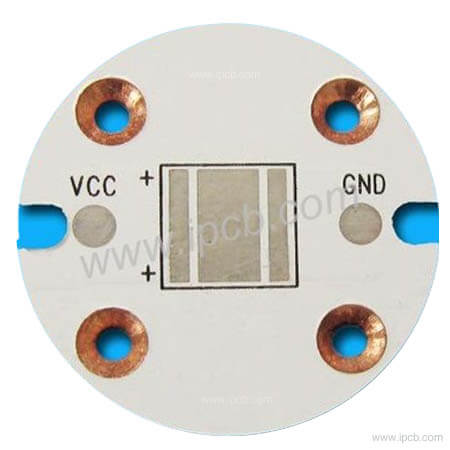

    Печатная плата с отверстием для рупора

    Название: Печатная плата с отверстием для рупор

    Подложка: алюминиевая подложка

    Объем: 1 л

    Толщина готовой доски: 1,2 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: оловянный спрей без содержания свинца

    Теплопроводность: 1,0 Вт/м.k

    Область применения продукта: Светодиодные изделия

    Описание товара Техническое описание

    Потайные отверстия (рупорные отверстия) - это глухие отверстия, которые обрабатываются от поверхности печатной платы к ее внутренней части. Он обычно используется для установки болтов или других соединителей.

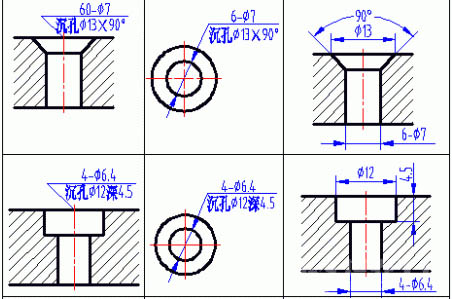

    Маркировка потайного отверстия на печатной плате

    Маркировка потайного отверстия на печатной плате

    С развитием электронных продуктов в направлении создания легких, тонких, коротких и компактных печатных плат необходимо учитывать размер, внешний вид и плоскостность всей машины в процессе сборки электронных компонентов и проектирования всей машины заказчиками, что вынуждает печатные платы стремиться к более высокоточной проводке, ламинированию и специальным технологиям. проектирование технологического процесса.


    В процессе проектирования и производства обычных печатных плат, чтобы удовлетворить потребности потребителей и соответствовать их общему объему, общая толщина печатной платы, как правило, максимально уменьшается за счет увеличения структуры укладки и плотности подключения изделия.Однако из-за ограничений по ширине линии проводки, межстрочному интервалу и количеству слоев уменьшение толщины при проектировании и изготовлении является ограниченным.


    Вообще говоря, печатные платы комплектуются электронными компонентами после того, как они доставляются заказчику.Электронные компоненты, как правило, крепятся к поверхности печатной платы, поэтому образуется выпуклость, увеличивающая объем всего устройства в сборе.Поэтому вопрос о том, как улучшить структуру печатной платы и сделать ее более гладкой, стал актуальной технической проблемой в области обработки печатных плат.


    Название: Печатная плата с отверстием для рупор

    Подложка: алюминиевая подложка

    Объем: 1 л

    Толщина готовой доски: 1,2 мм

    Толщина медного покрытия: 1 унция (35 мкм)

    Обработка поверхности: оловянный спрей без содержания свинца

    Теплопроводность: 1,0 Вт/м.k

    Область применения продукта: Светодиодные изделия
