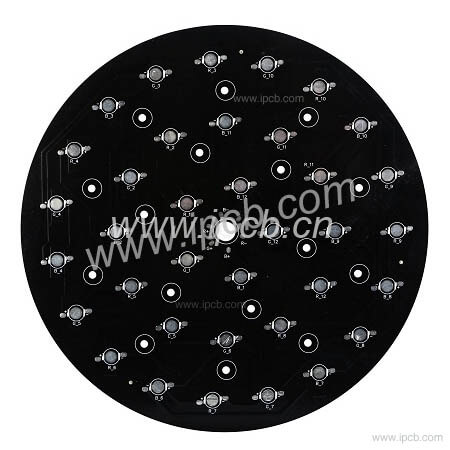

Специальные схема - Черная печатная плата на основе алюминия, защищенная от пайки

Печатная плата на основе алюминия - это разновидность печатной платы на основе металла с хорошей функцией отвода тепла. Как правило, одна панель состоит из трех слоев: монтажного слоя (медной фольги), изоляционного слоя и слоя металлической основы. Широко используется в светодиодных осветительных приборах. В этом есть как положительные, так и отрицательные стороны. Белая сторона - это приваренные светодиодные штыри, а другая сторона - алюминиевая. Как правило, после нанесения теплопроводящей пасты она вступает в контакт с теплопроводящей деталью. Существуют также керамические подложки для печатных плат и так далее.

Светодиодная алюминиевая подложка PCB означает печатную плату, но материал печатной платы - алюминиевый сплав. В прошлом материалом для наших печатных плат обычно было стекловолокно, но поскольку светодиод выделяет много тепла, печатные платы, используемые для светодиодных ламп, как правило, изготавливаются из алюминия, который обладает высокой теплопроводностью. Печатные платы другого оборудования или электроприборов изготавливаются из стекловолокна!

Светодиодная алюминиевая печатная плата на подложке

Принцип работы печатной платы на основе алюминия

Поверхность силового устройства установлена на слое электрической цепи.Тепло, выделяющееся во время работы оборудования, быстро передается на металлическую подложку через изолирующий слой, а затем тепло передается от слоя металлической подложки для обеспечения тепловыделения оборудования.

Производство печатных плат на основе алюминия

По сравнению с традиционным FR-4 печатная плата на основе алюминия позволяет свести к минимуму тепловое сопротивление, благодаря чему печатная плата на основе алюминия обладает отличной теплопроводностью; по сравнению с толстопленочной керамической платой она обладает отличными механическими свойствами.

Кроме того, печатные платы на основе алюминия обладают следующими уникальными преимуществами：

Соответствует требованиям ROHS；

Больше подходит для процесса SMT；

В схемотехнической схеме эффективно решается проблема рассеивания тепла, снижается рабочая температура модуля, увеличивается срок службы, а также повышаются удельная мощность и надежность.；

Сократите время сборки радиаторов и другого оборудования (включая материалы для термоинтерфейса), уменьшите объем продукта, сократите затраты на оборудование и сборку, а также оптимизируйте комбинацию цепей питания и управления.；

Замените хрупкую керамическую подложку печатной платы для повышения механической прочности.

Применение печатных плат на основе алюминия

Гибридная микросхема питания (HIC).

Аудиооборудование

Входной, выходной усилитель, сбалансированный усилитель, аудиоусилитель, предусилитель, усилитель мощности и т.д.

Оборудование для электроснабжения

Импульсный регулятор напряжения, преобразователь постоянного/переменного тока, стабилизатор постоянного напряжения и т.д.

Коммуникационное электронное оборудование

Высокочастотный усилитель, фильтрующие электроприборы, передающая схема.

Оборудование для автоматизации делопроизводства

Водитель автомобиля и т.д.

машина

Электронные регуляторы, воспламенители, регуляторы мощности и т.д.

компьютер

Плата центрального процессора, дисковод гибких дисков, устройство питания и т.д.

Модуль питания

Преобразователи, твердотельные реле, выпрямительные мосты и т.д.

Освещение лампы

С продвижением энергосберегающих ламп на рынке стали очень популярны различные энергосберегающие и великолепные светодиодные лампы, а также начали широко использоваться печатные платы на основе алюминия для светодиодных ламп.
