Специальные схема - Односторонняя алюминиевая подложка

Односторонняя алюминиевая подложка разделена на три слоя: алюминий, изоляционный слой и медь.Алюминий используется для отвода тепла, изолирующий слой - для теплопроводности, а медь - для электропроводности.

Как правило, на одной стороне односторонней алюминиевой подложки печатается схема, а другая сторона представляет собой гладкую алюминиевую пластину без схемы.Наиболее распространенными печатными платами на основе алюминия на рынке являются односторонние алюминиевые подложки, большинство из которых - это алюминиевые подложки для уличных фонарей, алюминиевые подложки для люминесцентных ламп, алюминиевые подложки для прожекторов, мощные алюминиевые подложки и т.д.Верхняя сторона представляет собой контур, а нижняя сторона соединена с корпусом или теплопроводящим клеем для отвода тепла.Односторонняя печатная плата на алюминиевой подложке заменяет предыдущую печатную плату FR4 и печатную плату из стекловолокна, которые обладают высокой прочностью, хорошим отводом тепла, их нелегко сломать и хорошей гибкостью.

Толщина печатной платы с односторонней алюминиевой подложкой составляет 1,0 мм, 1,2 мм, 1,5 мм, 1,6 мм, 2,0 мм, 3,0 мм, 5,0 мм и т.д., которая обычно определяется в зависимости от общей толщины изделия.Чертеж и изготовление печатных плат с односторонней алюминиевой подложкой, как правило, относительно просты и могут быть разделены на последовательные и параллельные или последовательные и параллелепипедные.

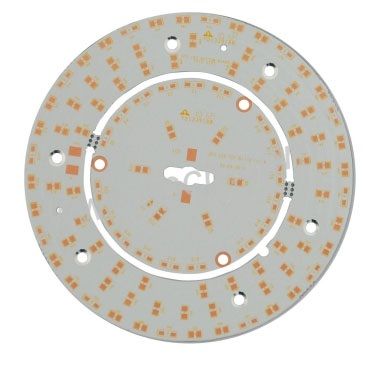

Односторонняя печатная плата на основе алюминия

Структура печатной платы с односторонней алюминиевой подложкой

(1) Металлическая подложка

Алюминиевая подложка изготовлена из алюминия LF, l4m и LY12 с прочностью на растяжение 30 кгс/мм2 и относительным удлинением 5%.Алюминиевая основа американского рогалика делится на 4 типа: 1,0, 1,6, 2,0 и 3,2 мм, а алюминиевая модель - 6061T6 или 5052h34.Panasonic, Sumitomo r-0710, r-0771, alc-1401, alc-1370 и другие модели изготовлены из ламината с медным покрытием на основе алюминия толщиной 1,0-3,2 мм.

(2) Препрег изолирующего слоя

Используется для изоляции, как правило, 50 ~ 200 мкм.Если он слишком толстый, он может играть роль изоляции и предотвращения коротких замыканий с металлическим основанием, но это повлияет на отвод тепла; если он слишком тонкий, он может лучше отводить тепло, но это может легко привести к короткому замыканию между металлическим сердечником и выводом компонента.

Изолирующий слой (или полузатвердевший лист) помещается на анодированную изолированную алюминиевую подложку, а слой меди на поверхности после ламинирования прочно скрепляется между собой.

Очевидно, что размер печатной платы на основе алюминия гораздо более стабилен, чем размер изоляционного материала.При температуре от 30 ℃ до 140 ~ 150 ℃ размер печатной платы на основе алюминия и алюминиевой сэндвич-платы составляет 2,5 ~ 3,0 мм.%

Другие функции алюминиевой подложки

Печатные платы на основе алюминия обладают защитным эффектом, заменяя хрупкие керамические подложки, легко внедряя технологию поверхностного монтажа, уменьшая фактическую полезную площадь печатных плат, заменяя радиаторы и другие компоненты, улучшая термостойкость и физические свойства изделия, а также снижая производственные затраты и трудозатраты.

Характеристики печатной платы с алюминиевой подложкой

(1) Тепловыделение алюминиевой подложки

В настоящее время многие двухсторонние и многослойные печатные платы обладают высокой плотностью, высокой мощностью и затрудненным отводом тепла. Обычные печатные платы, такие как FR4 и cem3, являются плохими теплопроводниками, изолированы между слоями и не могут рассеивать тепло.Нельзя исключать, что локальный нагрев электронного оборудования приведет к высокотемпературному выходу из строя электронных компонентов.Односторонняя алюминиевая подложка и двусторонняя алюминиевая подложка из алюминия могут решить эту проблему рассеивания тепла.

(2) Тепловое расширение алюминиевой подложки

Тепловое расширение и холодная усадка являются общими свойствами материалов, и коэффициент теплового расширения у разных веществ разный.Печатная плата на основе алюминия может эффективно решить проблему отвода тепла, тем самым уменьшая тепловое расширение и сжатие компонентов печатной платы и повышая долговечность и надежность всей машины и электронного оборудования.В частности, это решает проблему теплового расширения и сжатия SMT (технология поверхностного монтажа).

(3) Стабильность размеров алюминиевой подложки

Стабильность размеров алюминиевой подложки хорошая. Очевидно, что размер алюминиевой подложки намного стабильнее, чем у печатной платы из изоляционного материала. Печатная плата на основе алюминия и алюминиевая сэндвич-панель нагреваются от 30 ℃ до 140 ~ 150 ℃, и размер меняется. невелик, всего 2,5~3,0%.

Классификация печатных плат на основе алюминия

Ламинат на основе алюминия, покрытый медью, можно разделить на три категории

Один из них представляет собой ламинат общего назначения на основе алюминия, покрытый медью, а изолирующий слой состоит из клеевого слоя из эпоксидной стеклоткани.

Другой представляет собой ламинат с медным покрытием на основе алюминия с высокой теплоотдачей, изолирующий слой которого состоит из эпоксидной смолы или другой смолы с высокой теплопроводностью.

Третий - ламинат на основе алюминия, покрытый медью, для высокочастотных цепей, а изолирующий слой состоит из клеевого слоя из стеклоткани на основе полиолефиновой смолы или полиимидной смолы.

Самая большая разница между алюминиевой подложкой и печатной платой FR-4 заключается в рассеивании тепла.По сравнению с ламинатом на основе алюминия, покрытым медью, термостойкость ламината FR-4, покрытого медью, толщиной 1,5 мм составляет 20-22℃, а теплостойкость последнего - 1,0-2,0℃
