Печатная плата с двусторонней алюминиевой подложкой - это печатная плата на основе металла с хорошей функцией отвода тепла.Вообще говоря, двусторонняя печатная плата на основе алюминия состоит из четырех слоев: слоя схемы, слоя диэлектрика, слоя алюминиевой основы и слоя схемы.

Благодаря сложной структуре двусторонней алюминиевой подложки, она состоит из слоя схемы, слоя диэлектрика, слоя алюминиевой основы, слоя диэлектрика и слоя схемы.Листовой алюминий на основе алюминия обладает высокой теплопроводностью и подходит для традиционных методов обработки, таких как сверление, штамповка и резка.Добавление алюминиевой пластины придает алюминиевой подложке отличную теплопроводность, а теплоизоляционный диэлектрический слой обеспечивает высокопрочные электроизоляционные свойства.Устройство, установленное на печатной плате на поверхности, генерирует тепло, которое передается на алюминиевую подложку через слой диэлектрика, а затем передается от алюминиевой подложки, тем самым обеспечивая рассеивание тепла устройством.Однако из-за проводимости алюминия эффективность межслойного соединения не может быть достигнута, поэтому применение печатных плат с алюминиевой подложкой также ограничено.

Традиционные смолы заполняют большие отверстия в существующих печатных платах с двусторонней алюминиевой подложкой для достижения послойного соединения.Но есть и много недостатков: во-первых, в порах, заполненных традиционной смолой, легко образуются пузырьки, при высоких температурах легко образуются трещины, а выход очень низкий; во-вторых, теплопроводность традиционных эпоксидных смол составляет всего 0,2 Вт/(мк), что все больше не соответствует требованиям требования к тепловыделению алюминиевых подложек, а также коэффициент тепловыделения, коэффициент расположения отверстий и коэффициент межслойного тепловыделения алюминиевых подложек, изготовленных таким образом, различны, что не может соответствовать требованиям к качеству продукта.

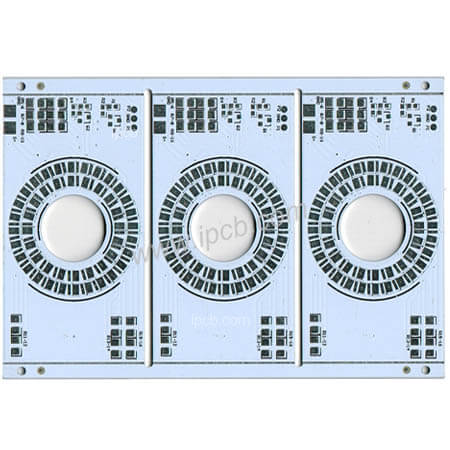

Двусторонняя алюминиевая печатная плата

Двусторонняя алюминиевая подложка обычно состоит из слоя схемы, изолирующего слоя, слоя алюминиевой основы, изолирующего слоя и слоя схемы.Это металлическая печатная плата с хорошей функцией отвода тепла.Этот тип печатной платы имеет следы на обеих сторонах, но чтобы использовать следы на обеих сторонах, вам необходимо иметь соответствующие следы между двумя сторонами.

1. Слой печатной платы на двусторонней алюминиевой подложке

Слой цепи выполнен из меди, которая может проводить электричество.

2. Двухсторонний изоляционный слой печатной платы на алюминиевой подложке

Теплоизоляционный слой изготовлен из теплоизоляционного материала, и его роль заключается в том, может ли тепло, выделяемое светодиодом, быстро передаваться на алюминиевую пластину, что зависит от термического сопротивления теплоизоляционного материала.

3. Двусторонняя алюминиевая печатная плата с алюминиевой подложкой

Роль алюминиевой подложки заключается в повторной передаче тепла от изоляционного материала к контурному слою, а другая роль - в монтаже.

Связана ли теплопроводность алюминиевой подложки с толщиной алюминиевой пластины?

Но это не тот случай.Если вы хотите улучшить теплопроводность алюминиевой подложки, ключевым моментом является улучшение эксплуатационных характеристик изоляционного материала и снижение его теплового сопротивления.Снижение термостойкости изоляционных материалов - дело непростое, на него будут влиять состав материала и производственный процесс.

Направляющее отверстие - это небольшое отверстие, заполненное или покрытое металлом на печатной плате, к которому можно подсоединять провода с обеих сторон.Поскольку площадь печатной платы с двусторонней алюминиевой подложкой в два раза превышает площадь печатной платы с односторонней алюминиевой подложкой, двухсторонняя алюминиевая подложка решает проблему переплетения проводов печатной платы с односторонней алюминиевой подложкой (что приведет к появлению сквозных отверстий на других сторонах), поэтому она более подходит для более сложных схем, чем печатная плата с односторонней алюминиевой подложкой.
