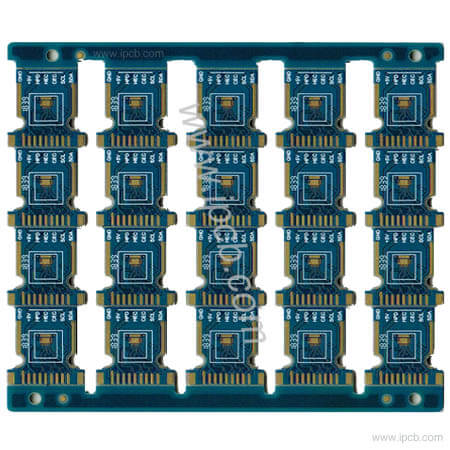

Печатные платы FR-4 - Печатная плата USB-разъема

USB - это стандарт последовательной шины и техническая спецификация для интерфейсов ввода-вывода. Он широко используется в информационно-коммуникационных продуктах, таких как персональные компьютеры и мобильные устройства, и был распространен на фототехнику, цифровые телевизоры (телеприставки), игровые консоли и другие смежные области. Последнее поколение - USB4, со скоростью передачи 40 Гбит/с, трехступенчатым напряжением 5 В/12 В/ 20 В и максимальной мощностью 100 Вт. Новый интерфейс Type C позволяет выполнять ввод положительных и отрицательных сигналов вслепую.

Преимущества USB-устройств：

1. Он может быть с возможностью горячей замены. То есть, когда пользователи используют внешние устройства, им не нужно выключать и затем включать их, но когда компьютер работает, они напрямую подключают USB для использования.

2. Легко переносится. Большинство USB-устройств известны тем, что они “маленькие, легкие и тонкие”, поэтому пользователям очень удобно носить с собой большой объем данных. Конечно, в первую очередь следует выбрать жесткий диск USB.

3. Единые стандарты. Наиболее распространенными из них являются жесткие диски с интерфейсом IDE, мыши и клавиатуры с последовательными портами, а также принтеры и сканеры с параллельными портами. Однако с помощью USB все эти периферийные устройства могут быть подключены к персональным компьютерам по единому стандарту. В настоящее время существуют жесткие диски USB, мыши USB, принтеры USB, и так далее.

4. Можно подключить несколько устройств. На персональных компьютерах USB часто имеет несколько интерфейсов, и к нему можно подключать несколько устройств одновременно. Если вы подключите USB-концентратор с ЧЕТЫРЬМЯ ПОРТАМИ, ВЫ СМОЖЕТЕ подключить ЕГО снова. Можно подключить максимально возможное количество четырех USB-устройств и так далее, и все ваши домашние устройства могут быть подключены к персональному компьютеру одновременно без каких-либо проблем (примечание: можно подключить до 127 устройств).

Тип интерфейса USB

1. Мужской порт USB типа A

С ростом популярности различных цифровых устройств, особенно MP3-плееров и цифровых фотоаппаратов, вокруг нас постепенно появляется все больше USB-устройств. Однако, хотя все эти устройства используют интерфейс USB, кабели для передачи данных у них не совсем одинаковые. Все эти кабели для передачи данных расположены на одном конце ПК, но при подключении к устройству обычно используются различные интерфейсы из-за большого оема.

2. Mini B тип 5Pin

Можно сказать, что этот тип интерфейса является наиболее распространенным. Благодаря своим выдающимся характеристикам защиты от неправильного размещения и относительно небольшому размеру, этот тип интерфейса привлекает внимание все большего числа производителей. В настоящее время этот тип интерфейса широко используется в картридерах, MP3-плеерах, цифровых камерах, и мобильные жесткие диски.

3. Mini B тип 4Pin

Этот интерфейс обычно используется в цифровых устройствах следующих брендов: Olympus серий C и E, большинстве цифровых фотоаппаратов Kodak, MP3-плеерах Samsung (таких как Yepp), SONY серии DSC, Compaq серии IPAQ.

Существует еще одна форма Mini B type 4Pin, то есть Mini B type 4Pin плоский. Как следует из названия, этот интерфейс более плоский, чем Mini B type 4Pin, и он также широко используется в оборудовании.

4. Круглый 8-контактный разъем типа Mini B

По сравнению с предыдущим обычным типом, в этом интерфейсе оригинальный разъем D-типа заменен на круглый, а выступ с одной стороны предназначен для предотвращения случайной вставки.

Такой тип разъема можно увидеть в некоторых цифровых камерах Nikon, а серия CoolPix встречается чаще. Хотя компания Nikon всегда настаивала на использовании этого интерфейса, некоторые новые модели, такие как D100 и CP2000, также используют самый популярный 5-контактный интерфейс Mini Type B.

5. Mini B тип 8Pin 2× 4

Этот тип интерфейса также является более распространенным, например, в знаменитой серии MP3-плееров iRiver, известной как “Audio-Technica” 180TC, и во многих других продуктах этой серии используется такой интерфейс. Диапазон применения этого интерфейса довольно широк, но поскольку начиная с серии 3XX iRiver был полностью заменен интерфейсом Mini B-type 5Pin, эта спецификация, очевидно, не так привлекательна, как Mini B-type 5Pin.

6. Порт Micro-USB 2.0 B

Он соответствует спецификации USB2.0 и поддерживает скорость передачи данных 12 Мбит/с. Модуль соединяет управляющие контакты в соответствии с интерфейсом Microport для облегчения подключения к основному контроллеру, поддерживающему интерфейс Microport.

На пленарном заседании Пятой исследовательской группы (SG5) Международного союза электросвязи (ITU-T), состоявшемся в Женеве, Швейцария, 26 октября 2009 г., был обсужден и одобрен рамочный стандарт “Адаптеры питания и зарядные устройства для мобильных терминалов общего назначения и другого ИКТ-оборудования”, а также был утвержден заявка была введена в процесс утверждения. Фактически это означает, что глобальный стандарт зарядных устройств для мобильных телефонов будет унифицирован.

7. тип-C

Type-C - это совершенно новая форма интерфейса USB, которая появилась на свет благодаря последнему стандарту USB 3.1. Выпущенный организацией USB-IF в августе 2014 года, это совершенно новый интерфейс, разработанный организацией по стандартизации USB для устранения недостатков, связанных с длительным несоответствием спецификаций физического интерфейса интерфейса USB и односторонней передачей электрической энергии. Он объединяет такие функции, как зарядка, отображение и передача данных - все в одном флаконе. Самой большой особенностью интерфейса Type-C является то, что он поддерживает вставку как в положительном, так и в отрицательном направлениях, что официально решает общемировую проблему “вставлять USB запрещено”, и его можно вставлять как в случайном порядке спереди, так и сзади.

Характеристики аппаратного интерфейса TYPE-C очевидны, в основном это следующие моменты：

1) Поддержка положительного и отрицательного симметричного подключения и отсоединения от сети для решения проблемы невозможности установки обратного подключения в практических приложениях.

2) Интерфейс тонкий, что позволяет поддерживать все более тонкие устройства, что позволяет сделать дизайн портативных устройств тоньше и компактнее.

3) Поддерживает передачу более высокой мощности, до 100 Вт, и поддерживает оборудование с более высокой нагрузкой.

4) Поддержка однопортового и двухпортового TYPE-C, гибкое применение.

5) Поддержка двусторонней передачи электроэнергии, как при передаче, так и при приеме электроэнергии.
