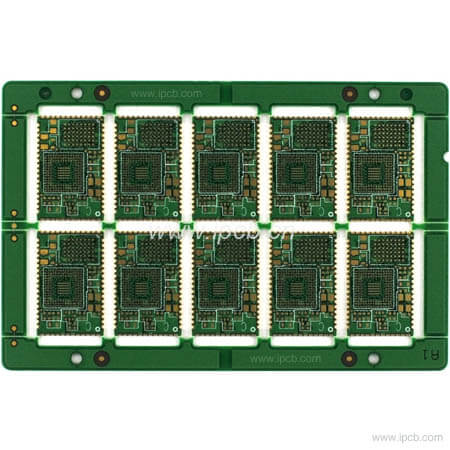

Печатные платы FR-4 - Печатная плата беспроводного модуля WIFI

Что такое встроенная антенна на печатной плате

Бортовая антенна непосредственно использует печатную плату в качестве носителя, а сама антенна изготавливается с помощью процесса изготовления печатной платы. Нет необходимости собирать антенну отдельно для тестирования и использования, к ней нелегко прикоснуться и повредить, и она проста в сборке. Этот тип встроенной антенны на печатной плате широко используется в модулях Wi-Fi, модулях Bluetooth, ZigBee и других беспроводных модулях, работающих в диапазоне 2,4 ГГц.

Модуль Wi-Fi встроенной антенны на печатной плате

Встроенный антенный WiFi-модуль USB interface PCB - это подчиненный модуль USB interface WiFi, который соответствует стандарту беспроводной связи IEEE802.11b/g/n; все устройства в системе находились в пассивном состоянии ожидания подключения, и только фоновый сервер активно инициирует подключение к устройству, и делает запросы или загружает и скачивает данные по каналам. Максимальная скорость составляет 150 Мбит/с, в режиме 11b мощность передачи составляет +18 дБм, в режиме 11n мощность передачи составляет 15 ~ 16 дБм, а дальность передачи может достигать 150 м.

Встроенный антенный WiFi-модуль USB interface PCB - это двухдиапазонный USB-интерфейсный WiFi-модуль с частотой 2,4/5 ГГц, разработанный и запущенный с устройства на основе решения RTL8811, которое соответствует стандарту беспроводной связи IEEE802.11b/g/n/ac; все устройства в системе находятся в пассивном режиме. состояние ожидания подключения, и только фоновый сервер активно инициирует подключение к устройству и отправляет запрос или канал для загрузки данных. Максимальная скорость составляет 433 Мбит/ с. В режиме 11b мощность передачи составляет +18 дБм. В режиме 11n мощность передачи составляет 15 ~ 16 дБм. В режиме 11ac мощность передачи составляет 9 ~ 11 дБм. Дальность передачи может достигать 150 м, что может быть применено к устройствам, которым требуется высокоскоростная передача данных по Wi-Fi и которые имеют интерфейс USB.

Следует отметить, что эти модули Wi-Fi встроенной антенны на печатной плате также поддерживают внешние антенны IPEX seat. При выборе модуля Wi-Fi клиенты могут выбрать версию антенны в соответствии со своими фактическими потребностями. По сравнению со встроенными антеннами на печатных платах преимущества внешних антенн IPEX seat заключаются в том, что существует больше дополнительных типов антенн, а внешние антенны с большим коэффициентом усиления могут быть подключены для повышения чувствительности принимаемого сигнала и удовлетворения потребностей в передаче данных на несколько большее расстояние.
