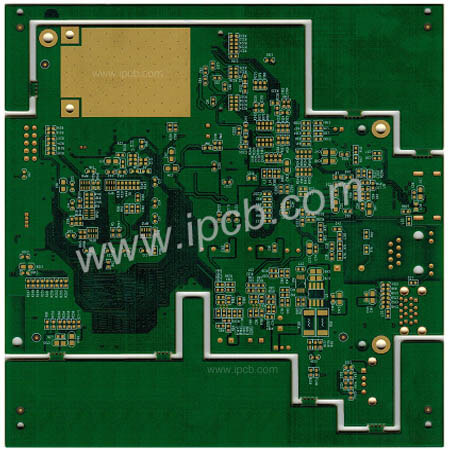

Печатные платы FR-4 - 6-слойная печатная плата с обратным сверлением

Что такое сверло для задней части печатной платы?

Обратное сверление - это особый вид контролируемого глубокого сверления. Его можно использовать для закапывания глухих отверстий. Контролируя глубину отверстия, ненужные отверстия с медным покрытием высверливаются, оставляя только необходимое межслойное соединение. Для глухих отверстий в многослойных досках все отверстия изготавливаются в соответствии со сквозными отверстиями при изготовлении доски, а затем, наконец, отверстия, которые не являются сквозными отверстиями, просверливаются с обратной стороны для достижения эффекта глухих отверстий, что позволяет сэкономить на раздельном сверлении и последующей обжимке.

Этапы обработки печатных плат с обратным сверлением

1. Сделайте на печатной плате отверстие для позиционирования и используйте это отверстие для позиционирования, чтобы определить местоположение печатной платы с помощью одного сверла, а затем просверлите ее одним сверлом.

2. Нанесите гальваническое покрытие на печатную плату после сверления сверлом, а перед нанесением гальванического покрытия заклейте установочное отверстие сухой пленкой.

3. Нанесите графический рисунок на внешний слой печатной платы с гальваническим покрытием.

4. Графическое гальваническое покрытие наносится на печатную плату после формирования внешнего рисунка, а установочные отверстия перед нанесением графического гальванического покрытия герметизируются сухой пленкой.

5. Используйте установочные отверстия, используемые для обратного сверления, и с помощью сверлильного ножа просверлите в обратном направлении отверстия для гальванических покрытий, которые необходимо просверлить в обратном направлении.

6. После сверления с обратной стороны промойте заднюю часть сверления.

7. В заднем сверле используется то же позиционирующее отверстие, что и в первом сверле, и позиционирующее отверстие закрывается сухой пленкой, чтобы избежать влияния изменения размера позиционирующего отверстия из-за нанесения гальванического покрытия или графического гальванического покрытия во время заднего сверления на точность позиционирования, а способность заднего сверла к выравниванию улучшена. улучшилось.

Преимущества печатной платы с обратным сверлением

1. Уменьшите шумовые помехи.

2. Улучшите целостность сигнала.

3. Локальная толщина доски становится меньше.

4. Сократите использование заглубленных глухих отверстий и упростите производство печатных плат.

Основные области применения печатной платы back drill, печатная плата back drill в основном используется в коммуникационном оборудовании, крупных серверах, медицинской электронике, военной, аэрокосмической и других областях. В настоящее время спрос на наши печатные платы с обратным сверлением в основном исходит от отрасли связи.
