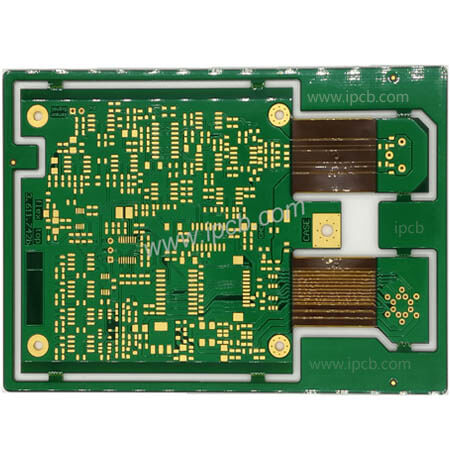

Жестко-гибкие PCB - Комбинированная доска из твердого и мягкого материала + отверстие для заглушки из смолы

По мере того как электронные изделия постепенно становятся все более легкими, компактными и тонкими, растет спрос на высокоточные, высокоплотные и сложные печатные платы, что побуждает производителей печатных плат постоянно совершенствовать технологические процессы в соответствии с развитием отрасли. Если пользователь захочет использовать специальный процесс для решения ряда проблем, которые не могут быть решены с помощью отверстий для пробок из зеленого масла или прессования и заливки смолы, появятся отверстия для пробок из смолы.

В чем разница между отверстием для полимерной заглушки и отверстием для зеленой масляной заглушки на печатной плате?

С точки зрения качества, при выборе процесса изготовления печатной платы, отверстие для заглушки из смолы является хорошим решением, но для всего технологического процесса существует еще один процесс. С точки зрения стоимости, стоимость отверстия для заглушки из смолы на печатной плате намного выше, чем стоимость отверстия для заглушки из зеленого масла на печатной плате. отверстие для зеленой масляной заглушки является простым для всего технологического процесса и может использоваться в чистых помещениях для работы с поверхностными чернилами. Или сначала печатается отверстие для заглушки, но качество отверстия для заглушки не такое хорошее, как у отверстия для заглушки из смолы, а отверстие для зеленой масляной заглушки сжимается после фиксированной линии. Для тех, у кого относительно высокие требования заказчика или требования к дизайну, этот тип не очень подходит.

Когда на печатной плате используется вставка из смолы, это часто происходит из-за деталей из BGA, потому что традиционная BGA может проделывать отверстия между контактной площадкой и контактной площадкой сзади, чтобы проследить линию, но если BGA слишком плотный и соединение не может выйти, вы можете просверлить отверстие непосредственно на контактной площадке чтобы проделать отверстие в другом слое, чтобы проследить линию, а затем заполнить отверстие смолой и замеднить его, чтобы получилась ПРОКЛАДКА, которая широко известна как VIP-процесс (viainpad). Если вы просто проделаете отверстие на ПРОКЛАДКЕ, не используя отверстия для затыкания смолой, легко вызвать утечку олова и привести к короткому замыканию сзади и воздушной сварке спереди.

Процесс заливки печатной платы смолой включает сверление, нанесение гальванических покрытий, закупоривание, запекание и шлифование. После сверления отверстие покрывается металлом, а затем смола запекается. Наконец, она шлифуется и выравнивается. Поскольку сплющенная смола не содержит меди, для ее заточки требуется еще один слой меди все эти процессы выполняются перед первоначальным процессом сверления печатной платы, то есть сначала обрабатывается отверстие, которое необходимо заткнуть, а затем сверлятся другие отверстия, и далее следует первоначальный обычный процесс.

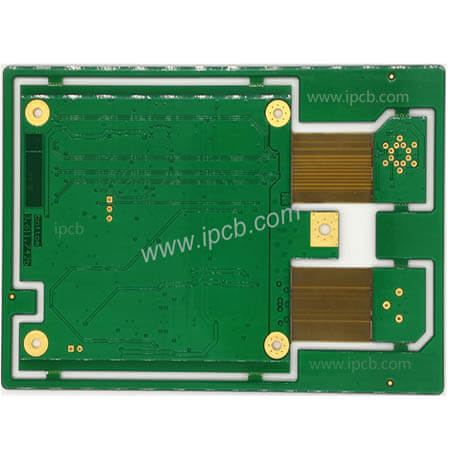

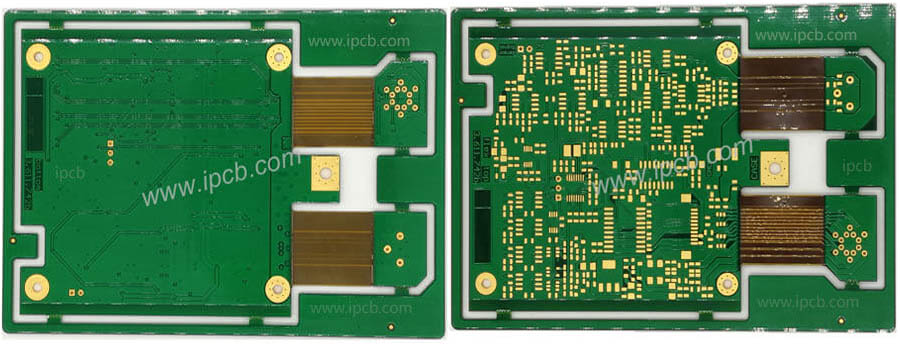

Твердая и мягкая комбинированная доска с отверстием для затычки из смолы

Как правило, зеленые масляные окна имеют сквозные отверстия, то есть сквозные отверстия с диаметром отверстия более 0,35 мм. Поскольку они используются для изготовления деталей окон, в отверстии не может быть зеленого масла, которое действует как изоляция. Отверстие для зеленой масляной заглушки предназначено в основном для последующих многослойных печатных плат с BGA при производстве SMT, таких как материнские платы и т.д., и отверстий NPTH с диаметром отверстия менее 0,35 мм. Отверстие для заглушки предназначено для предотвращения окисления и коррозии этих некомпонентных отверстий кислотами и щелочами в естественной среде в течение многих лет происходит короткое замыкание, что приводит к ухудшению электрических свойств, поэтому следует проделать отверстия для штекеров. Стандарт для отверстий для штекеров BGA является непрозрачным, и лучше всего заполнить отверстие на две трети, но чернила не смогут заполнить отверстие после его заделки. У некоторых заказчиков, использующих BGA, есть требования к выполнению отверстий для заглушек.

Отверстия для заглушек из смолы и отверстия для заглушек из зеленого масла на печатных платах в основном отличаются по внешнему виду. В других аспектах, таких как устойчивость к кислотам и щелочам, отверстия для заглушек из смолы имеют преимущество перед отверстиями для заглушек из зеленого масла.

Процесс создания отверстия для зеленой масляной заглушки проще, что может сделать плату более красивой и предотвратить попадание жидкого олова через незаполненное отверстие во время пайки волной. Однако отверстие для зеленой масляной пробки после отверждения сжимается, что не может удовлетворить высоким требованиям пользователя к наполнению. Проще говоря, после того, как стенки отверстий покрыты медью, отверстия заполняются эпоксидной смолой, а затем поверхность покрывается медью.

Использование отверстий с полимерными заглушками не приводит к образованию вмятин на поверхности печатной платы, и отверстия могут быть пропущены без ущерба для сварки. Поэтому это очень удобно в некоторых изделиях с большим количеством слоев и большой толщиной печатной платы. Процесс затыкания отверстий смолой является более сложным и дорогостоящим. В то же время процесс затыкания отверстий смолой требует решения большего количества производственных проблем, но он лучше с точки зрения наполнения.。
