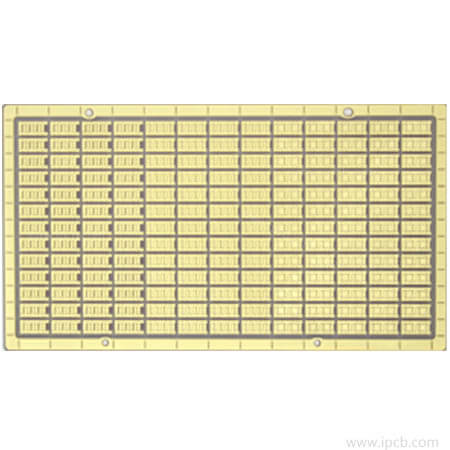

Специальные схема - Светодиодная керамическая подложка

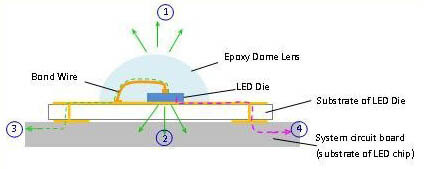

Печатная плата с керамической подложкой - это своего рода печатная плата с монтажом. В отличие от традиционных подложек из FR-4 или алюминия, он обладает коэффициентом теплового расширения, близким к коэффициенту теплового расширения полупроводника, и высокой термостойкостью. Подходит для продуктов с высокой теплотворной способностью (светодиоды высокой яркости, солнечная энергия), обладает превосходной атмосферостойкостью и больше подходит для суровых наружных условий.

Характеристики печатной платы на керамической подложке：

Структура: Превосходная механическая прочность, низкая деформируемость, коэффициент теплового расширения близок к кремниевой пластине (нитриду алюминия), высокая твердость, хорошая обрабатываемость и высокая точность размеров.

Климат: Подходит для условий с высокой температурой и влажностью, высокой теплопроводностью, хорошей термостойкостью, коррозионной стойкостью и износостойкостью, устойчивостью к ультрафиолетовому излучению и пожелтению.

Химические свойства: не содержит свинца, нетоксичен, обладает хорошей химической стабильностью.

Электрические свойства: высокое сопротивление изоляции, легкая металлизация, прочная адгезия к ней графических схем.

Рынок: богат материалами (глина, алюминий), прост в изготовлении, низкая цена

Сравнение тепловых свойств (проводимости) материалов печатных плат：

Подложка из стекловолокна (традиционная печатная плата): 0,5 Вт/ мк, алюминиевая подложка: 1 ~ 2,2 Вт/мк, керамическая подложка: 24 [оксид алюминия] ~180 [нитрид алюминия] Вт/МК

Единица измерения теплопроводности материала: вт/МК

Смола: 0,5, оксид алюминия: 20-40, карбид кремния: 160, алюминий: 170, нитрид алюминия: 220, медь: 380, алмаз: 600

Классификация процессов изготовления керамической подложки：

Может быть разделена на тонкопленочную, толстопленочную, низкотемпературную многослойную керамику совместного обжига (LTCC).

Технология производства тонких пленок (DPC): разработка схемы прецизионных компонентов управления (ширина линии и толщина пленки)

Толстая пленка: обеспечивает отвод тепла и устойчивость к атмосферным воздействиям

Низкотемпературная многослойная керамика совместного обжига (HTCC): стеклокерамика обладает такими характеристиками, как низкая температура спекания, низкая температура плавления и высокая электропроводность, и может быть подвергнута совместному обжигу с драгоценными металлами для получения многослойной керамической основы и структуры.

LTCC: Объединение нескольких керамических подложек и встраивание пассивных компонентов и других микросхем

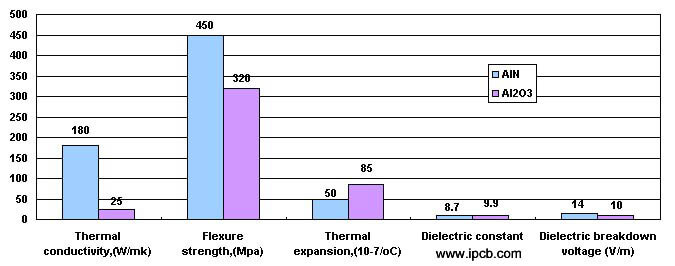

Керамическая подложка AlN ПРОТИВ керамической подложки из оксида алюминия

Керамическая подложка из глинозема: легко получаемые материалы, низкая стоимость, простой технологический процесс, низкая теплопроводность.

Керамическая подложка из нитрида алюминия: этот материал нелегко получить, его стоимость высока, технологический процесс сложен, а теплопроводность хорошая
