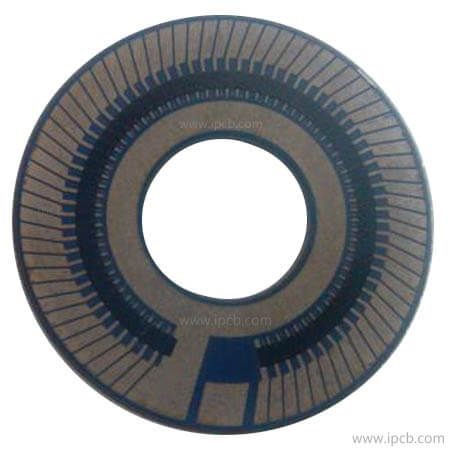

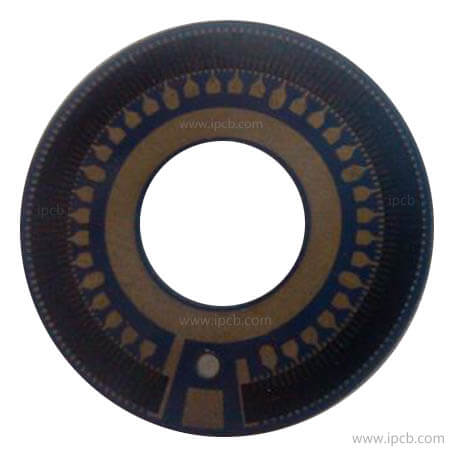

Специальные схема - Углепластиковая керамическая композитная плита

Толстопленочная гибридная интегральная схема (THIC) представляет собой гибридную интегрированную печатную плату.

1、Интегральные схемы - это один из аспектов технологии микроэлектроники.Это формирование и соединение взаимосвязанных компонентов на одной подложке (носителе) посредством определенного процесса для формирования микроэлектронной схемы, тем самым выполняя определенную функцию электронной схемы.В зависимости от производственного процесса их можно разделить на три категории: полупроводниковые интегральные схемы, толстопленочные интегральные схемы и тонкопленочные интегральные схемы.

2、Интегральная схема на толстой пленке (HFIC) - это интегральная схема, в которой используются технологии изготовления толстых пленок, такие как трафаретная печать, спекание или полимеризация, для изготовления компонентов и их соединительных проводов в виде толстых пленок на изолирующей подложке.Толщина пленки обычно составляет от нескольких до десятков микрон.

3、 На основе трех вышеуказанных интегральных схем была разработана толстопленочная гибридная интегральная схема.Тонкопленочные компоненты и межсоединения изготавливаются на отдельной изолирующей подложке с использованием толстопленочной технологии.Пассивные устройства, такие как микрокристаллы, монолитные полупроводниковые интегральные схемы и т.д., крепятся к толстопленочной технологии сборки для формирования микросхем с определенными функциями.

4、По сравнению с печатной платой параметры компонентов имеют широкий диапазон, высокую точность и стабильность, хорошую изоляцию между компонентами и хорошие высокочастотные характеристики.Легко создавать схемы с высоким напряжением, большим током, высокой мощностью, высокой термостойкостью и радиационной стойкостью.Конструкция схемы отличается гибкостью, а цикл разработки - краткостью.Подходит для многосортного и мелкосерийного производства.Он широко используется в потребительских товарах, таких как аэрокосмическая промышленность, компьютеры, автомобили, средства связи, контрольно-измерительные приборы, источники питания и другие электронные изделия.

5、Характеристики применения thic заключаются в следующем：

a. Один вид.Он может быть интегрирован с микросхемами IC для создания многофункциональных компонентов.

b. B. Благодаря высокой удельной нагрузке, которую могут выдерживать печатные компоненты, и высокой теплопроводности подложки модуль обладает большой нагрузочной способностью, которая подходит для мощных и высоковольтных цепей.

c. Благодаря короткой соединительной линии и низкой задержке сигнала он может быть использован для компьютеров.

d. Встроенный модуль исключает возможность раннего выхода из строя цепи в процессе проверки процесса и обладает высокой надежностью по сравнению с монолитной микросхемой.

e. Упакованный модуль намного лучше монолитной микросхемы с точки зрения защиты от влаги, коррозии и ржавчины.

f. Это может быть применено в сочетании с технологией поверхностной упаковки и компонентами из стружки, что обеспечивает высокий уровень автоматизации производства.
