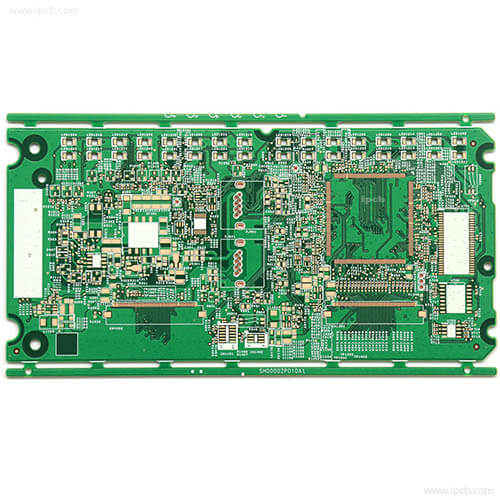

Металлические PCB - Плата с отверстием для штепсельной вилки из смолы для печатных плат объемом 6 л

В последние годы индустрия печатных плат уделяет все большее внимание толщине слоя смолы, особенно в процессе создания все большего количества отверстий. Люди надеются с помощью полимерных заглушек решить ряд проблем, которые невозможно решить с помощью зеленых масляных заглушек или прессованной смолы. Однако из-за характеристик смолы, используемой в этом процессе, все еще необходимо преодолеть множество трудностей, чтобы получить высококачественные полимерные заглушки.

В индустрии печатных плат широко используются многие технологические методы, и людей не волнует происхождение некоторых технологических методов.На самом деле, еще с тех пор, как была выпущена система электронных чипов со сферической матрицей, люди предлагали варианты такого рода небольших компонентов для монтажа чипов, надеясь конструктивно уменьшить размеры готового продукта.

В 1990-х годах японская компания разработала смолу для непосредственного заделывания отверстия, а затем покрыла поверхность медью, что в основном решило проблему, связанную с тем, что отверстие для зеленой масляной пробки было подвержено продувке воздухом.Корпорация Intel применила этот процесс к своим электронным продуктам, в результате чего был создан так называемый процесс pofv (via on pad).

3. Нанесение на отверстия затычек из смолы：

В настоящее время технология изготовления отверстий для полимерных заглушек в основном используется в следующих изделиях：

3.1 Отверстия для заглушек из смолы для технологии pofv.

3.1.1 Технические принципы

A. Сквозное отверстие заливается смолой, а затем поверхность сквозного отверстия покрывается медью.

3.1.2 технические преимущества pofv

Может уменьшить расстояние между отверстием и поверхностью пластины，

Это может решить проблему проводки проводов и увеличить плотность проводки.

3.2 Отверстие для заглушки из смолы HDI внутреннего слоя

3.2.1 Технические принципы

Закройте заглубленное отверстие внутреннего HDI смолой, а затем плотно прижмите его.Этот процесс устраняет противоречие между регулированием толщины прижимного диэлектрического слоя и конструкцией заполнения клеем внутреннего отверстия HDI.

Озеро Если внутреннее заглубленное отверстие HDI не будет заполнено смолой, пластина будет непосредственно взорвана и утилизирована из-за перегрева и удара.；

Однако, если вы не используете отверстия для затыкания смолой, вам необходимо спрессовать несколько листов полипропилена вместе, чтобы обеспечить заполнение клеем.Однако из-за увеличения толщины полипропиленового листа толщина промежуточного слоя диэлектрика будет больше.

3.2.3 Нанесение внутреннего отверстия для заглушки из смолы HDI

Полимерная заглушка HDI в корпусе lake широко используется в изделиях HDI для удовлетворения конструктивных требований, предъявляемых к тонкому диэлектрическому слою изделий HDI.；

Однако для глухих заглубленных изделий с конструкцией внутреннего заглубленного отверстия HDI из-за конструкции промежуточной комбинации "тонкая среда" часто возникает необходимость в увеличении времени затыкания внутреннего отверстия смолой HDI.

Однако, поскольку толщина слоя с глухими отверстиями в некоторых изделиях с глухими отверстиями превышает 0,5 мм, глухое отверстие не может быть заполнено клеем для прессования, и глухое отверстие должно быть заполнено отверстиями для заглушек из смолы, чтобы избежать проблемы с глухими отверстиями.Глухие отверстия для последующего процесса не содержат меди.

3.3 Полимерная заглушка со сквозным отверстием

В некоторых продуктах 3G, поскольку толщина платы превышает 3,2 мм, для повышения надежности продукта или устранения проблем с надежностью, вызванных отверстием для зеленой масляной заглушки, люди также используют сквозные отверстия для заглушек из смолы - эти отверстия разрешены по стоимости.Это основная категория товаров, которая стала популярной в последние годы.
