Специальные схема - Печатная плата со ступенчатым пазом

С развитием науки и техники электронные изделия стали незаменимыми предметами первой необходимости в жизни людей, а печатные платы являются важной частью электронных изделий. В последние годы функциональные требования людей к электронным изделиям становятся все выше и выше, что выдвигает все более высокие требования к печатным платам. Обычно, чтобы облегчить установку специальных функциональных устройств или погружных устройств на печатную плату, обычно необходимо установить на печатной плате ступенчатый паз для печатной платы. Ступенчатые канавки на печатных платах также являются важной частью мощного тепловыделения изделий, и они широко используются в промышленности по обработке печатных плат.

В настоящее время существует два основных способа изготовления трапециевидных пазов на печатных платах

Один из них - это производственный метод управления глубоким фрезерованием. Этот способ производства не только затрудняет контроль глубины, но и затрудняет контроль глубины фрезерования до заданного линейного слоя, что приводит к невозможности выполнения проектных требований и невозможности создания графики в нижней части канавки.

Другой способ заключается в заполнении или вставке шайб. Этот способ изготовления подвержен образованию слоистых полостей. Это связано с тем, что в процессе ламинирования стальная пластина будет выдавливать часть воздуха из ступенчатой канавки печатной платы, что приводит к возникновению определенного давления экструзии, что приводит к смещению прокладки, просверливанию отверстий между основной пластиной и полузатвердевшим листом на краю канавки, и после снятия прокладки образуется полость. Такой тип полости снизит надежность печатной платы, и металлическая цепь в месте расположения отверстия будет обнажена, что может легко расслоиться под воздействием напряжения.

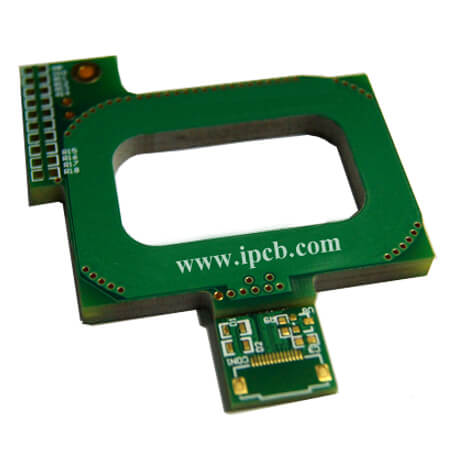

Печатная плата со ступенчатым пазом

Конкретные технические характеристики печатной платы со ступенчатой канавкой могут быть выполнены в соответствии с требованиями заказчика, а также могут быть выполнены ступенчатые канавки или ступенчатые отверстия.
