6-слойная печатная плата - это очень распространенная конструкция печатной платы, которая основана на принципе расположения электронных компонентов и проводов на шести слоях схемы для обеспечения соединений и функций схемы.

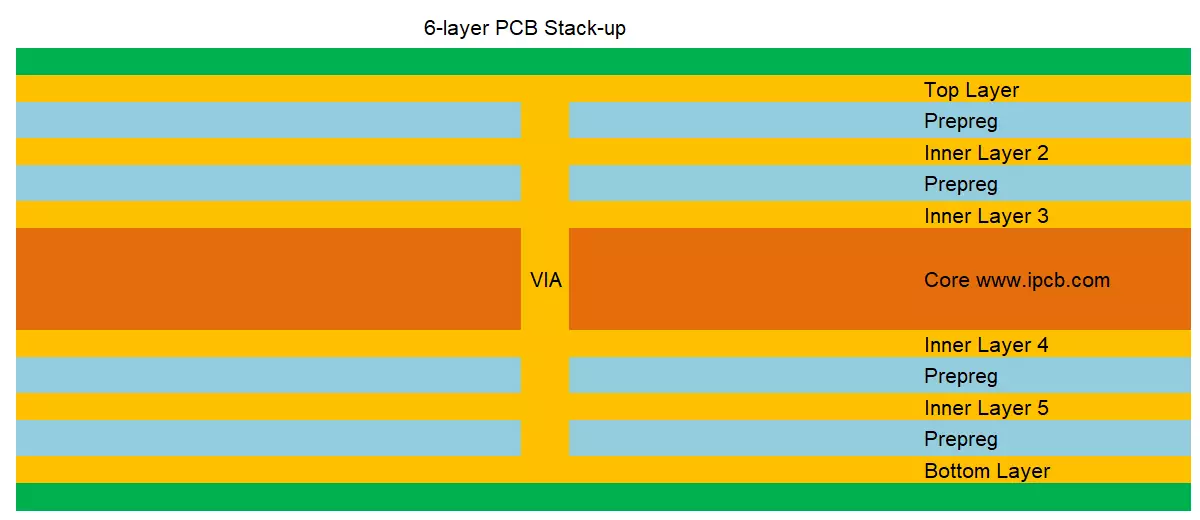

Многослойность 6-слойной печатной платы достигается за счет вставки ламината в плату, разделяющего всю печатную плату на несколько различных слоев. Эти слои включают в себя: Верхний слой, Внутренний слой 2, Внутренний слой 3, Внутренний слой 4, Внутренний слой 5, Внутренний слой 5 и Нижний слой. Верхний и нижний слои - это самые внешние слои, используемые для размещения электронных компонентов и соединительных схем, в то время как остальные четыре слоя используются для детальной компоновки схем и распределения мощности.

Зачем нам нужен 6-слойный дизайн печатной платы?

Это связано с тем, что многослойная конструкция печатной платы может принести много преимуществ. Во-первых, многослойность может увеличить степень свободы подключения, делая прокладку линий на печатной плате более гибкой. Во-вторых, многослойность может эффективно снизить помехи в сигнале. За счет расположения силовых плоскостей и плоскостей заземления во внутреннем слое может быть сформирована структура составного слоя "силовое заземление power ground", обеспечивающая хорошее управление мощностью и заземлением и снижающая взаимные помехи при передаче сигнала. Кроме того, благодаря разумной многоуровневой конструкции можно сократить путь передачи сигнала, а также повысить скорость отклика и надежность печатных плат.

Многоуровневая конструкция 6-слойной печатной платы играет важную роль в производительности и надежности печатной платы. Благодаря многоуровневой конструкции схем можно добиться гибкости при подключении, уменьшить помехи в сигнале, а также повысить скорость и надежность передачи сигнала.
