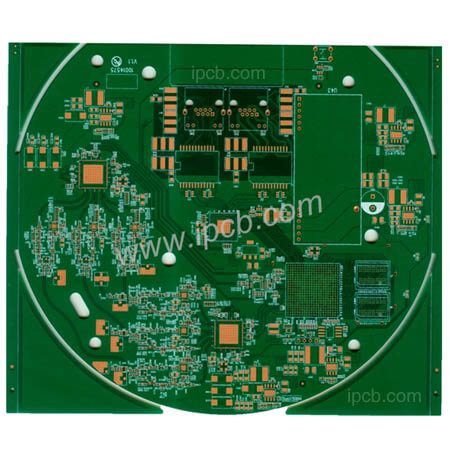

    Печатные платы hdi объемом 6L

    Название: Печатные платы HDI 6L

    Слой: 6 слоев

    Подложка: SY S1000-2 FR4

    Структура укладки: 1+4+1 Печатная плата HDI

    Готовое изделие: 1,2 мм

    Толщина меднения: 0,5 унции (18 мкм)

    Покрытие поверхности: Химическое золото

    Минимальная ширина линии / расстояние между линиями: 4 мил/4 мил

    Диаметр отверстия: Лазерное отверстие = 0,1 мм

    Применение: Продукция Netcom

    Описание товара Техническое описание

    Печатные платы HDI (High Density Interconnect printed circuit boards) - это печатные платы с высокой плотностью распределения проводов, в которых используются микрозатворы. Печатные платы HDI имеют как внутренние, так и внешние схемы, а для создания внутренних соединений между слоями схемы используется сверление и сквозная металлизация.


    Печатные платы HDI обычно изготавливаются методом ламинирования. Чем больше количество слоев, тем выше технический уровень платы. Обычные печатные платы HDI изготавливаются в основном из одноразовых слоев, в то время как высококачественные HDI-платы используют два или более слоев. Также используются передовые технологии изготовления печатных плат, такие как многослойные переходы, переходы с покрытием и прямое лазерное сверление.

    Печатные платы HDI

    При увеличении плотности печатной платы более чем до восьми слоев стоимость изготовления HDI будет ниже, чем при использовании традиционных сложных процессов прессования. Преимущества печатных плат HDI заключаются в использовании передовых технологий изготовления, а их электрические характеристики и точность передачи сигнала выше, чем у обычных печатных плат; кроме того, печатные платы HDI лучше справляются с радиочастотными помехами, электромагнитными волнами, электростатическими разрядами и теплопроводностью.


    Электронные изделия продолжают совершенствоваться в направлении высокой плотности и точности.Так называемое ‘высокое качество’ означает не только повышение производительности станка, но и уменьшение его габаритов. Технология интеграции высокой плотности (HDI) позволяет создавать конечные изделия меньшего размера при одновременном соблюдении более высоких стандартов электронной производительности и экономичности. В настоящее время во многих популярных электронных изделиях, таких как мобильные телефоны, цифровые фотоаппараты, ноутбуки, автомобильная электроника и т.д., используются печатные платы HDI.С совершенствованием электронных изделий и ростом спроса на рынке разработка печатных плат HDI будет происходить очень быстрыми темпами.

    Название: Печатные платы HDI 6L

    Слой: 6 слоев

    Подложка: SY S1000-2 FR4

    Структура укладки: 1+4+1 Печатная плата HDI

    Готовое изделие: 1,2 мм

    Толщина меднения: 0,5 унции (18 мкм)

    Покрытие поверхности: Химическое золото

    Минимальная ширина линии / расстояние между линиями: 4 мил/4 мил

    Диаметр отверстия: Лазерное отверстие = 0,1 мм

    Применение: Продукция Netcom


    iPCB Circuit обеспечивает поддержку проектирования печатных плат, технологии изготовления печатных плат и сборки PCBA. Вы можете запросить техническую консультацию или расценки на печатные платы и PCBA здесь, пожалуйста, свяжитесь с нами по электронной почте: sales@ipcb.com

    Мы ответим очень быстро.
