Технология RF цепей - RO4830 подходит для изготовления экономичной печатной платы автомобильного радара весом 77 г.

По мере развития сферы применения автомобильных радаров 77G конкуренция на автомобильном рынке становится все более острой. По мере развития технологии все больше производителей обращают внимание на стоимость автомобильных радаров 77G, надеясь получить дополнительные преимущества в плане затрат. Компания ROGERS выпустила термореактивный ламинат RO4830 специально для недорогих автомобильных радаров 77G, работающих в миллиметровом диапазоне волн и уделяющих большое внимание схемотехническим данным. В целях эффективного снижения затрат RO4830 также обладает отличными высокочастотными характеристиками.

По сравнению с RO3003, в котором используется материал PTFE, в RO4830 используются оптимизированные недорогие полимерные материалы, более мелкие и однородные наполнители и стеклоткань электронного класса с равномерным распределением, что обеспечивает RO4830 превосходные высокочастотные характеристики. Как и RO4835, он имеет усовершенствованную конструкцию с защитой от окисления, поэтому RO4830 обладает более высокой стойкостью к окислению, что особенно подходит для 77-миллиметровых радаров, работающих на открытом воздухе в течение длительного времени. Его основные характеристики заключаются в следующем

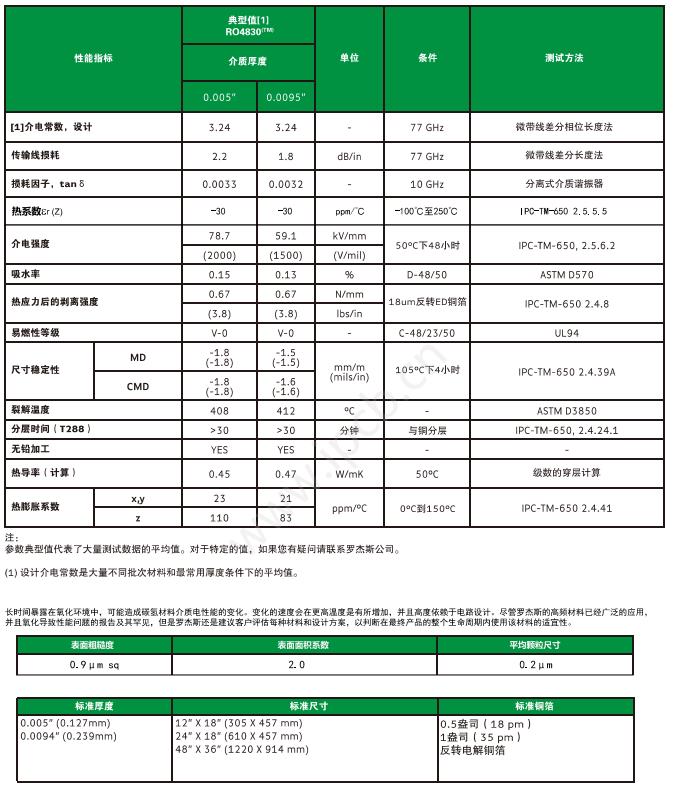

Технический паспорт RO4830

При использовании автомобильного радара 77G все больше инженеров уделяют внимание эксплуатационным характеристикам материала высокочастотной печатной платы RO4830 на частоте 77 ГГц, особенно показателям потерь и диэлектрической проницаемости, как показано на рисунке ниже. По сравнению с RO3003, материалом для высокочастотных печатных плат, в котором используется обычная электролитическая медная фольга (в большинстве случаев используется электролитическая медная фольга ED), RO4830 имеет несколько меньшие потери и немного более высокую диэлектрическую проницаемость. При проектировании устройств передачи данных и антенн стоимость радиолокационных модулей может быть эффективно снижена при обеспечении удовлетворительных эксплуатационных характеристик.

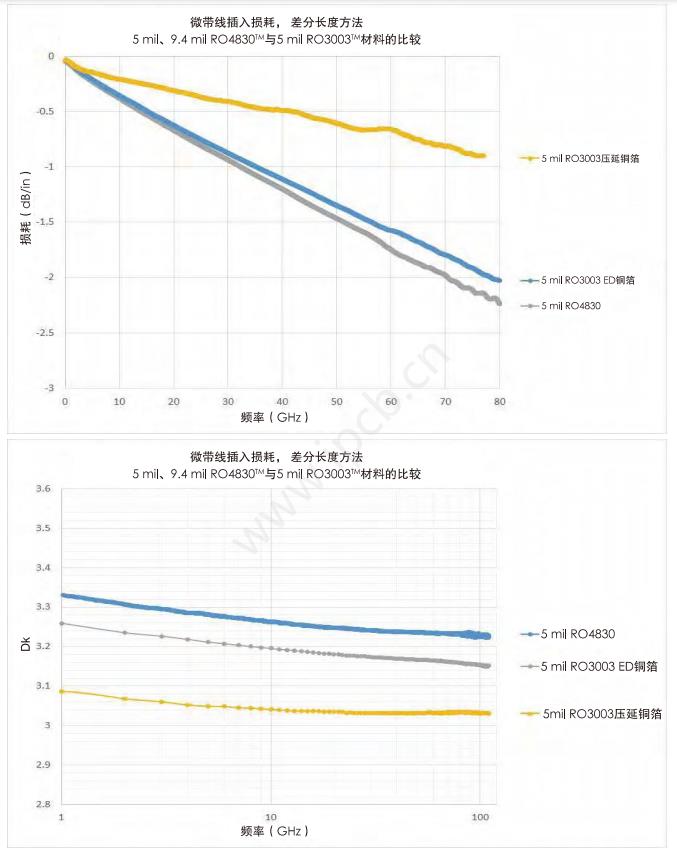

Диаграмма потерь и диэлектрической проницаемости RO4830

Автомобильный радар 77G в основном обеспечивает обнаружение на большом расстоянии переднего радара предупреждения о столкновении FCW и радара обнаружения слепых зон BSD. Однако для BSD не требуется расстояние обнаружения, превышающее 150 м, как для FCW, и предъявляются несколько более низкие требования к микроволновым характеристикам. Таким образом, при выборе материалов для высокочастотных печатных плат в качестве первого варианта для FCW можно использовать рулонную медную фольгу RO3003, которая позволяет определять большие расстояния. В то же время, RO4830 может быть выбран в качестве предпочтительного материала для высокочастотных печатных плат для BSD, что позволяет эффективно снизить затраты и совместить высокие и низкие частоты. .
