Введение в концепцию управления импедансом

Чтобы отличить сопротивление постоянного тока (DC), сопротивление, с которым сталкивается переменный ток, называется импедансом (Z0), который включает сопротивление (R), индуктивное сопротивление (XC) и емкостное сопротивление (XL).

Специальный импеданс также известен как "специальный импеданс". Это относится к сопротивлению, испытываемому высокочастотными сигналами или электромагнитными волнами в линии передачи сигнала (например, медным проводом печатной платы, которую мы производим) относительно опорного слоя (например, экранирующего слоя, слоя внушения или опорного слоя) при широком распространении на определенной частоте, которое называется характеристическим сопротивлением. На самом деле это вектор электрического сопротивления, индуктивного сопротивления и емкостного сопротивления.


Значение управления печатной платой со специальным сопротивлением

Печатная плата не только выполняет функцию электронного устройства для проведения тока, но и играет важную роль в передаче сигнала:

Требования к высокой частоте и быстродействию электронных устройств требуют, чтобы схема, поставляемая печатной платой, гарантировала отсутствие отражения сигнала во время передачи, сохраняя целостность и искажение сигнала;

Специальный импеданс является основой решения проблем целостности сигнала;

Когда электронные устройства (такие как компьютеры, коммутаторы связи и т.д.) работают, сигнал, излучаемый драйвером, должен поступать на приемник по сигнальной линии печатной платы. Для обеспечения целостности сигнала специальный импеданс (Z0) сигнальной линии печатной платы должен соответствовать "электронному импедансу" головного и хвостового компонентов;

Если длина линии передачи превышает или равна одной трети времени нарастания, сигнал будет отражен, и необходимо учитывать особые проблемы с импедансом.


Факторы, влияющие на конкретные характеристики импеданса

Диэлектрическая проницаемость среды обратно пропорциональна значению сопротивления (Er) определенного свойства. На следующем рисунке показаны параметры таблицы common sense.:

Толщина диэлектрика между слоем схемы и заземляющим слоем (или внешним слоем) прямо пропорциональна значению характеристического сопротивления (H). На следующем рисунке показаны стандартные параметры листа:

Ширина нижней части линии импеданса (нижний конец W1): Ширина поверхности линии (верхний конец W2), обратно пропорциональная характеристическому сопротивлению.

Толщина меди обратно пропорциональна удельному значению сопротивления (T)

Расстояние между соседними линиями и специальное значение импеданса (дифференциальный импеданс) (S)

Толщина слоя паяльной маски на подложке обратно пропорциональна значению импеданса (C)

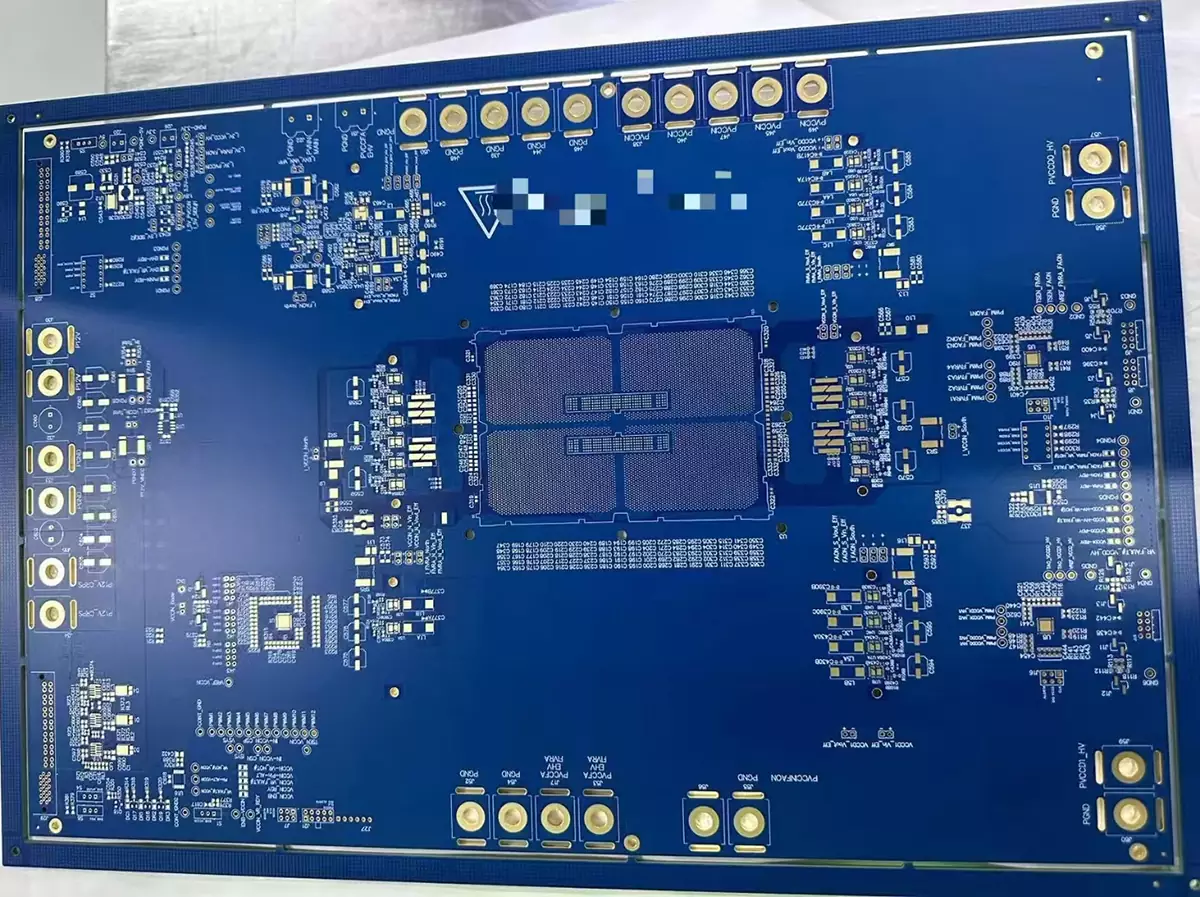

ПЕЧАТНАЯ плата

ПЕЧАТНАЯ плата

Технологические факторы, влияющие на сопротивление печатной платы

Из-за коррозии сопротивление сильно изменяется при толщине меди 2 унции, и, как правило, контролировать сопротивление невозможно.

В процессе производства заготовка слоя без медной проволоки по умолчанию должна быть дополнена отверждаемой пленкой. При расчете полного сопротивления толщина диэлектрика, указанная поставщиком листа, не может быть использована в качестве прямой замены. Необходимо вычесть отвержденную пленку, чтобы заполнить эти пробелы. Это также одна из основных причин, по которой импеданс, который я рассчитал сам, не полностью совпадает с конечным результатом, полученным от производителя.


Импеданс печатной платы

Расчет импеданса довольно сложный и утомительный процесс, но мы можем обобщить некоторые эмпирические значения, которые помогут повысить скорость расчета. Для широко используемых микрополосковых линий FR4 и 50 Ом ширина линии обычно равна удвоенной толщине диэлектрика; для полосковой линии 50 Ом ширина линии равна половине общей толщины среды между двумя простейшими поверхностями, что может помочь нам быстро зафиксировать линию диапазон ширины. Обратите внимание, что ширина линии, рассчитанная с помощью обычных вычислений, менее ценна, чем эта.


Помимо повышения скорости вычислений, нам также необходимо повысить точность вычислений. Часто ли вы сталкиваетесь с ситуациями, когда импеданс, рассчитанный вами самостоятельно, не совсем совпадает с импедансом, рассчитанным производителем платы? Некоторые люди могут прямо сказать, что это не имеет никакого отношения к производителю платы. Но случались ли ситуации, когда заводская настройка платы была недостаточной, из-за чего вы ослабили контроль за импедансом? Чтобы создать качественный продукт, лучше всего взять все управление в свои руки.


Приведенные ниже сведения приведены для справки:

о, Ширина линии относительно широкая, а не тонкая. Что это значит? Поскольку мы знаем, что в процессе производства существуют определенные ограничения, ограничений на ширину нет. Если вы столкнетесь с ограничениями при регулировании импеданса и точной настройки ширины линии, это будет проблематично. Либо увеличьте затраты, либо ослабьте контроль за управлением импедансом. Таким образом, при расчете относительная ширина означает, что целевое сопротивление немного ниже. Например, если полное сопротивление одного провода составляет 50 Ом, мы можем рассчитать его как 49 Ом. Старайтесь не рассчитывать значение до 51 Ом.

Группа Bay показала направление развития. В нашей предустановке может быть несколько целей управления сопротивлением, поэтому эта группа должна быть слишком большой или слишком маленькой, а не 100 Ом - слишком большой, а 90 Ом - слишком маленьким.

c) Учитывайте уровень остаточной меди и текучесть клея. Если на одной или обеих сторонах препрега имеются протравленные линии, клей заполнит протравленные отверстия в процессе прессования, поэтому толщина клея между двумя слоями уменьшится. Чем меньше содержание остаточной меди, тем больше будет наполнителя. Остальное - меньше. Поэтому, если вам нужен предварительно пропитанный материал толщиной 5 мл между двумя слоями, вам следует выбрать более толстый предварительно пропитанный материал, исходя из содержания остаточной меди.

d. Укажите состав стеклоткани и клея. Инженеры, ознакомившиеся с техническими данными sheet, знают, что диэлектрическая проницаемость различных стеклотканей, полупрозрачных листов или плит с сердцевиной с различным содержанием клея различна, и даже при почти одинаковой высоте они могут отличаться в 3,5 и 4 раза. Это различие может привести к изменению импеданса одной линии примерно на 3 Ом. Дополнительный эффект стекловолокна тесно связан с объемом оконного стекла. Если вы настроили скорость 10 Гбит/с или выше и на вашей ламинированной плате не указан материал, а на заводе-изготовителе печатных плат используется один материал 1080, это может привести к нарушению целостности сигнала.
