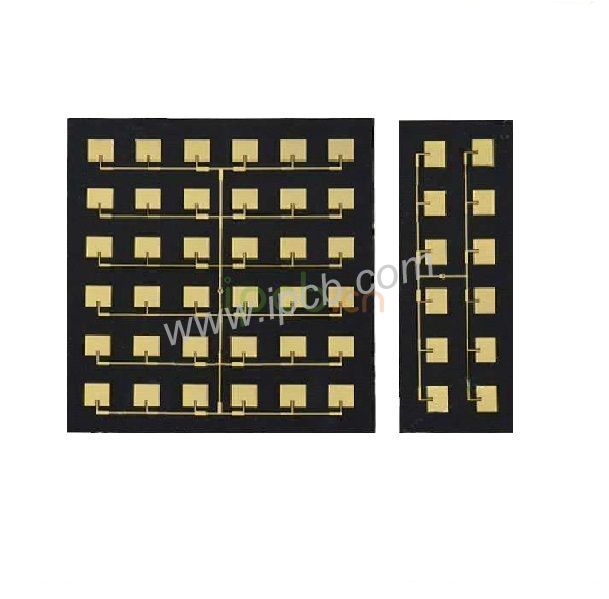

Радиочастотные PCB - Высокочастотная плата Rogers 5880

RT/durroid 5880 ламинированный для микроволновой печи нетканый композитный материал PTFE, армированный стекловолокном и микрофиброй

Особенности и преимущества Rogers 5880： Армированный материал из ПТФЭ обладает самыми низкими электрическими потерями. • Обеспечивает низкие вносимые потери. • Возможность проектирования высокоточных цепей. Низкая гигроскопичность. • Особых требований к хранению нет. • Уменьшите влажность пара Потеря электроэнергии. Изотропный. • Улучшена производительность фильтров и ответвителей направления. • Однородные электрические характеристики в диапазоне частот. • Повторяемый дизайн. • Подходит для очень широкополосных приложений. Превосходная химическая стойкость. • Типичные эффекты иммунитета • Иметь дело с химикатами.

Типичное применение： • Печатная плата телефона коммерческой авиакомпании • Микрополосковая линия и печатная плата с полосовой линией • Печатная плата для нанесения миллиметровых волн • Печатная плата для военной радиолокационной системы • Печатная плата для системы наведения ракеты • Двухточечная печатная плата цифрового радиоприемника • Печатная плата антенны

Для высокочастотных схем микроволнового уровня каждая соответствующая полоска на печатной плате образует микрополосковую линию (асимметричного типа) с заземляющей пластиной.Для печатных плат с более чем двумя слоями могут быть сформированы микрополосковые линии и штрипсы (симметричные микрополосковые линии передачи).Различные микрополосковые линии (двухсторонняя печатная плата) или ленточные линии (многослойная печатная плата) образуют соединенные микрополосковые линии друг с другом, образуя, таким образом, множество сложных четырехпортовых сетей, формируя, таким образом, различные характеристики печатных плат с микросхемами микроволнового уровня.Можно видеть, что теория микрополосковой линии передачи лежит в основе проектирования печатных плат высокочастотных СВЧ-схем.

Характеристический импеданс ZC воздушной микрополосковой линии зависит только от ее конструктивных параметров w и H.Эффективный dk связан не только с W и h, но и с относительной диэлектрической проницаемостью диэлектрика.

Используя приведенную выше формулу, можно получить характеристический импеданс ZC микрополосковых линий с различным соотношением w/h, когда диэлектрическая проницаемость подложки равна εr, и значение W/h также может быть рассчитано в обратном порядке.

Потери в микрополосковом проводе в основном включают диэлектрические потери подложки, омические потери проводника и потери на излучение.Первые две потери являются основными.До тех пор, пока размер микрополосковой линии

При подходящем размере диэлектрическая проницаемость подложки высока, а потери на излучение незначительны.Чтобы уменьшить радиационные помехи, в первую очередь следует учитывать технические характеристики микрополосковой линии и материала подложки.

Эта потеря приведет к ослаблению сигнала в микрополосковой линии.Коэффициент затухания α обычно используется для представления характеристик затухания.Затухание микрополосковой линии в основном определяется диэлектрической постоянной затухания αd и омической постоянной затухания αc

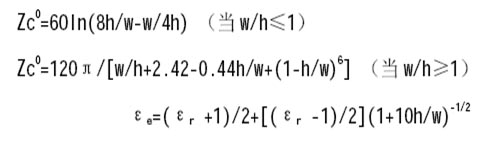

Характеристический импеданс микрополосковой линии

α = αd + αc - логарифм амплитудного ослабления сигнала микрополосковой линии (напряжения или тока) на единицу длины.

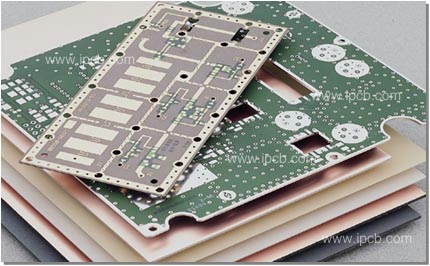

Значение DK для Roger 5880 является самым низким среди высокочастотных печатных плат, представленных на рынке. Поскольку RT Durroid 5880 обладает низкой диэлектрической проницаемостью 1,96 на частоте 10 ГГц, он поддерживает широкополосные приложения на миллиметровых частотах с минимальной дисперсией и потерями в цепи. Это легкий композиционный материал из политетрафторэтилена (тефлона) с одним наполнителем, обладающий чрезвычайно низкой плотностью (1,37 г/см3) и низким коэффициентом теплового расширения (CTE) по оси Z, который позволяет выполнять отверстия с высокой частотой вращения (PTH) и достигать более высоких полезных нагрузок. Кроме того, диэлектрическая проницаемость от платы к панели одинакова и постоянна в широком диапазоне частот, а TCDk по оси Z составляет всего +22 ppm/C.
