ПЕЧАТНАЯ PCB - Испытание летающего зонда PCB VS PCB эксклюзивные испытательные установки

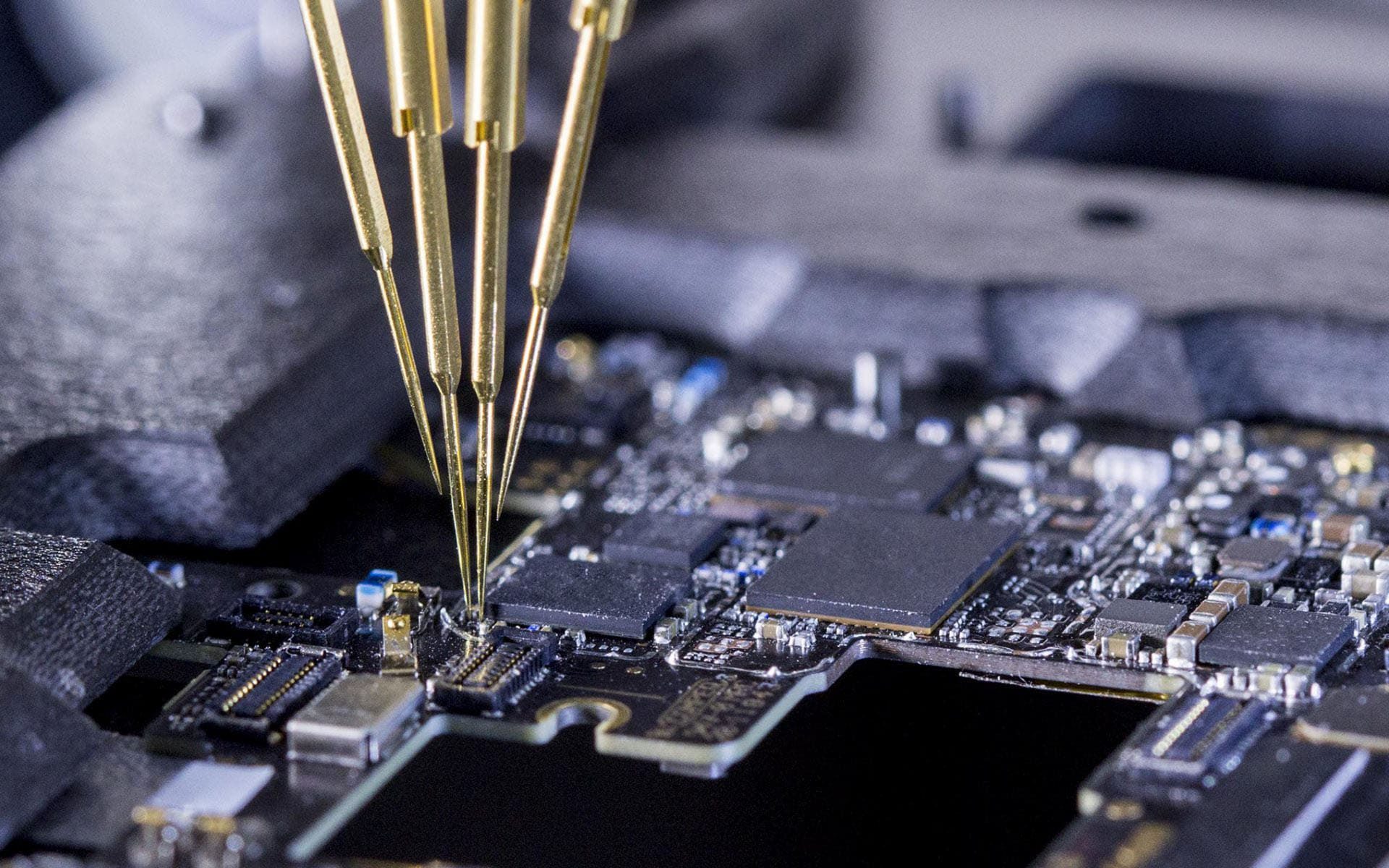

Испытание летающего зонда PCB

Испытание летающего зонда PCB является одним из методов, используемых для проверки электрических характеристик PCB, и его обычно называют испытанием открытого

 короткого замыкания. Испытание летающего зонда PCB с зондами для

заменить иглу, используя несколько двигательных, быстро движущихся электрических зондов с штифтами устройства для контактных и электрических измерений.

Испытатель летающего зонда PCB для компонентов, располож енных в высокой плотности, многослойной, плотности проводки, небольшое расстояние между точкой измерения испытания PCB своего рода прибор,

основное значение изоляции и проводимости испытательной платы.

Испытатель обычно использует «метод сравнения истинных значений и локализации», который может контролировать процесс испытания и точки неисправности в режиме реального времени для обеспечения точности испытания.

Испытатель летающего зонда имеет тонкий шаг, не ограниченный сеткой, гибким испытанием, быстрой скоростью и другими характеристиками.

Преимущества и недостатки испытаний летающих зондов PCB

1. Испытание летающего зонда PCB может реализовать высокую плотность испытания, минимальный шаг может быть до 0,05 мм или даже меньше, что делает его особенно подходящим для плат PCB высокой плотности и сложных.

2. Испытание летающего зонда PCB экономит время и затраты, устраняя необходимость в специализированных испытательных установках.

3. Испытание летающего зонда ПХД может быстро завершить испытание, особенно подходящее для небольших прототипов партий и прототипирования ПХД.

4. Испытание летающего зонда ПХД относительно медленно, потому что испытание является контактом точка за точкой, особенно в необходимости крупномасштабного испытания ПХД высокой плотности,

Время испытания может значительно увеличиться.

5. Скорость износа иглы для испытания летающего зонда PCB высока, долгосрочное использование может повлиять на точность испытания.

6. Испытание летающего зонда ПХД не может испытать верхние и нижние компоненты двусторонней ПХД одновременно.

7. Испытание летающего зонда ПХД не подходит для массового производства, он в основном более подходит для испытаний прототипов, которые могут быть недостаточно экономичными и эффективными в массовом производстве.

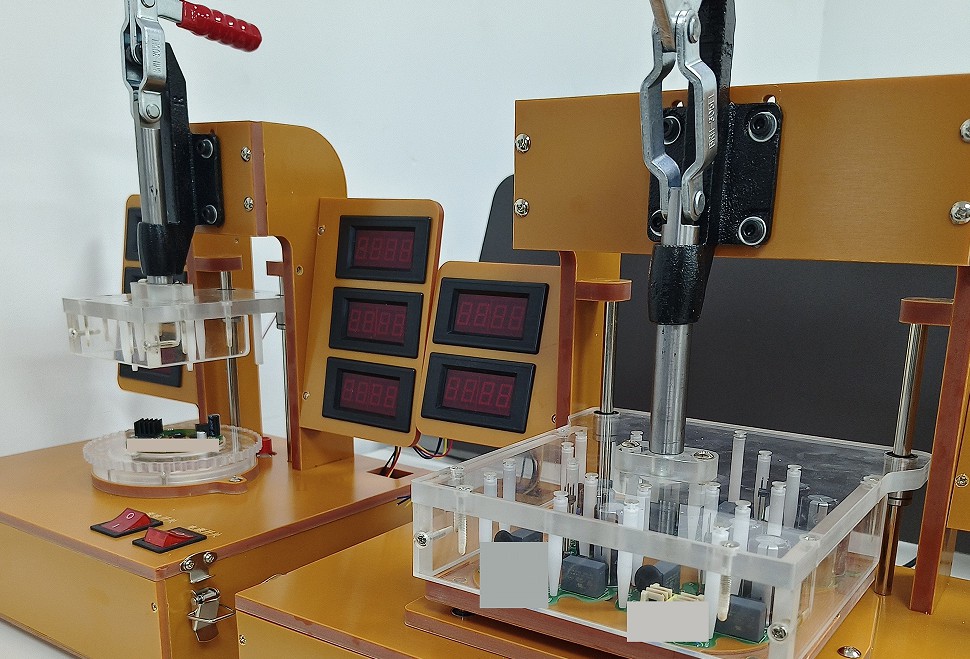

Эксклюзивные испытательные установки для PCB

PCB эксклюзивные испытательные установки является специализированным оборудованием для испытания плат PCB, основная функция состоит в том, чтобы помочь производителям или пользователям быстро и эффективно испытать доску после

завершение конструкции платы, чтобы проверить производительность и стабильность PCB. PCB эксклюзивные испытательные установки обычно состоят из испытательных установок и испытательных приборов,

испытательные установки используются для фиксации плат, в то время как испытательные приборы используются для измерения электрических параметров, таких как напряжение и ток.

Эксклюзивные испытательные установки PCB работают путем подключения металлических зондов к подложкам или испытательным точкам на плате PCB, которые могут получить значения напряжения и тока испытательных схем после

мощность применяется для проверки электрических характеристик PCB. PCB эксклюзивные испытательные фиксации обычно используются для обнаружения шортов, открывается,

и другие неисправности в платах для обеспечения того, чтобы ПХД работали правильно.

Преимущества и недостатки эксклюзивных испытательных установок для ПХД

1. С точки зрения высокой точности испытания и экономической эффективности, он может точно измерить электрические свойства плат, включая проблемы соединения, сопротивление и напряжение.

2. Что касается партийного испытания, то он может испытать несколько испытательных точек одновременно, что улучшает эффективность испытания.

3. После одноразовых инвестиций нет дополнительной платы за последующие возвратные заказы, что может сэкономить затраты для предприятий в долгосрочной перспективе.

4. Производство испытательных установок для ПХД требует высоких первоначальных инвестиций, а производственный процесс относительно сложный, требующий многочисленных настроек и калибровки.

5. Не подходит для небольших количеств или быстрой доставки заказов ПХБ.

6. Гибкость испытательного устройства ПХД относительно низкая,

и расположение испытательных точек имеет более строгие требования и менее подходит для плотных расположений или частых изменений конструкции.

Испытание летающего зонда PCB VS PCB эксклюзивные испытательные установки

В практическом применении необходимо решить, следует ли использовать эксклюзивные испытательные установки для ПХД в соответствии с конкретными потребностями ПХД.

Если проект по точности и стабильности испытания требует высокого уровня и может позволить себе первоначальные инвестиции, испытательная установка, несомненно, является отличным выбором. Если бюджет ограничен или спрос на испытания не высок, он может быть более склонен выбрать испытания летающих зондов и другие более экономичные методы испытания.
