ПЕЧАТНАЯ PCB - Важность отверстий для пайной маски в производстве ПХД

Открытие soldermask PCBотносится к отверстию в слое пайки печатной платы для обнаружения меди в месте пайки для обеспечения плавного процесса пайки.

Благодаря разумной конструкции окон качество пайки может быть улучшено, чтобы избежать короткого замыкания и повреждения платы.

Другими словами, отверстие для паевной маски относится к области, которая не покрыта чернилами, до тех пор, пока часть, которая не покрыта печатной паевной маской, может

быть названа отверстием для паевной маски.

Основная функция паевной маски заключается в предотвращении окисления металлических проводов на плате и избежании случайных коротких замыканий.

Операция открытия защищает тонкое выравнивание на ПХД и обеспечивает качество процесса пайки.

Открытие обращения напрямую влияет на качество пайки, как только открытие не правильно спроектировано, может привести к плохой пачке, тем самым влияя на производительность всей платы,в конструкции необходимо обеспечить, чтобы открытие находилось в правильном положении. Неразумная конструкция окна может привести к таким проблемам, как пайка мостов,

что может привести к коротким замыканиям и другим нежелательным явлениям при пайке компонентов.

В целом, размер отверстия будет больше, чем подложка, чтобы учитывать допуски производства ПХД, чтобы избежать покрытия подложки чернилами для пайки.

Если площадь открытия та же, что и площадь подушек, это может привести к проблеме чернила на подушке. В процессе производства ПХД площадь и положение отверстия для

паевой маски обычно будут корректируется в соответствии с потребностями клиента и требованиями к конструкции схемы

Частые проблемы открытия soldermask PCB являются:

1. Игнорирование настройки открытия подушки

При конструкции пакетов ПХД может возникнуть ошибка установки, в результате чего пакет не открывает паевую маску корпуса.

2. Неправильное сопоставление открытия и подушек

Чтобы избежать производственного процесса шлейной маски чернила, покрытого на подушку, площадь отверстия должна быть немного больше, чем подушка. Если конструкция открытия одинакова или слишком

небольшой как площадь подложки, это приведет к плохой пачке. Рекомендуется, чтобы ширина открытия была увеличена примерно на 4 до 6 миль для удовлетворения допусков производства.

3. Неправильное положение отверстий

Необходимо учитывать относительное положение шпильков компонентов и отверстий, чтобы избежать трудностей с пачкой из-за неправильного размещения отверстий.

4. Пренебрежение инспекцией DFM

5. Размер открытия Soldermask не разумный

6. Дама Soldermask слишком маленькая

7. Дефектная обработка soldermask

Неисправное обращение с пайной маской в производственном процессе также может привести к проблемам с окнами. Например, неправильно установленная толщина слоя

сольдермаски, слишком небольшое расстояние между отверстиями и т.д. повлияет на качество сварки.

Общие типы открытий:

1. Открытие отверстий на подушках: для плагинов, шпильковой пайки

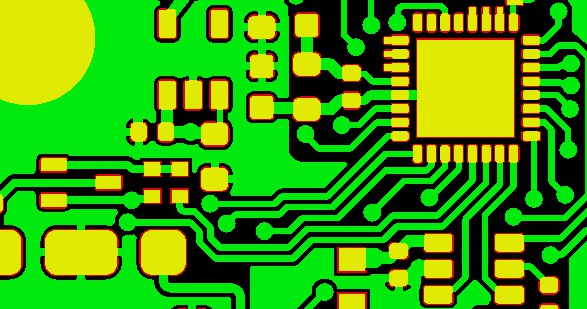

2. Открытие PAD: для компонентов пайки SMD

3. Большое открытие медной поверхности: для удовлетворения фактических потребностей продукта.

Открытие паевной маски в проектировании и производственном процессе PCB имеет большое значение, разумная конструкция открытия паевной маски может обеспечить качество

сварки и производительность схемы.
