ПЕЧАТНАЯ PCB - Обмен: функция и методы медного покрытия PCB

ПХД с медным покрытием: площадь, заполненная медью в слое ПХД. Этот слой может быть верхней, нижней или любой внутренней частью стека ПХД, и ПХД, покрытая медью, может использоваться в качестве основания, ссылки или для изоляции конкретных компонентов или схем от остальных элементов в этом слое.

Функция медного покрытия PCB

Заземление на двухслойной ПХД

Оба слоя используются для сигналов и нет земной плоскости. Для этих плат, заземливающая медь может значительно облегчить эффективную проводку, обеспечивая центральную землю.

Защита от EMI

Для хорошей многослойной конструкции желательно иметь плоскость земли между двумя слоями сигнала для минимизации шума в максимально возможной степени. Если рядом с поверхностным сигнальным слоем есть внутренний сигнальный слой, заземливающая медь может помочь уменьшить шум, добавив экранизацию.

Рассеивание тепла

Медь для заземления также может использоваться для поглощения тепла из высокомощных компонентов, а затем избыточное тепло может быть удалено с платы с помощью отверстий для рассеивания тепла.

Медный баланс

Медное покрытие для заземления ПХД также может быть достигнуто во время сборки ПХД путем балансирования количества меди с обеих сторон платы для достижения контрактного производителя (CM), уменьшая возможность искажения во время процесса повторного потока. В этом случае крестовая медная сетка может быть лучшей альтернативой твердой медной заземленной медной облицовке.

Большой путь схемы

Добавление поверхностной меди для заземления может обеспечить более короткий путь возвращения для устройств с высоким током, таких как конверторы переключателей, вместо подключения более длинных проводов к плоскости земли.

Легко изготовить PCB

Обеспечить равномерное распределение меди на одном слое, улучшить процессы травления и галванического покрытия и уменьшить количество раствора травления, используемого в производстве ПХД (снижение затрат).

RF и микроволновая конструкция

Заземливающее медное покрытие содержит электромагнитное (ЭМ) излучение в локализованных районах, тем самым уменьшая заблуждение соединения, излучение и дисперсию.

Цифровой дизайн

Земельная плоскость улучшает иммунитет, повышает равномерность заземления и улучшает пути тока с низкой индуктивностью.

Единородность земли и улучшение пути тока с низкой индуктивностью.

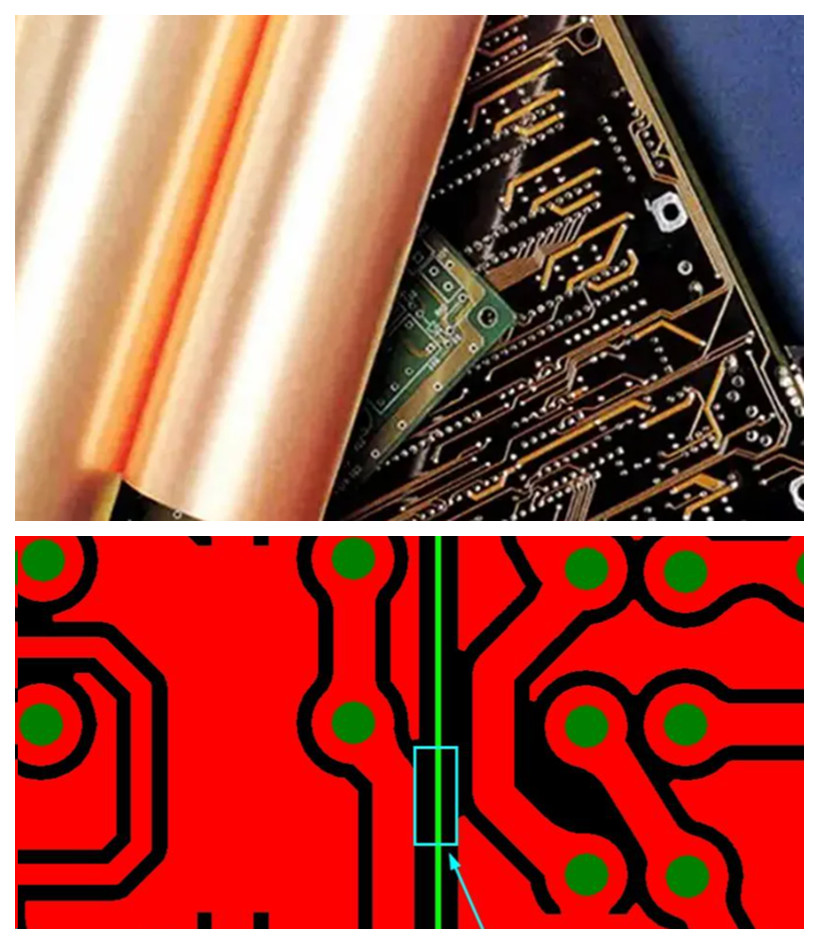

                                                                                                                                                         Медное покрытие PCB

Медные технологии покрытия PCB

Если на ПХД есть много точек заземления, таких как SGND, AGND, GND и т. д., они должны быть независимо покрыты медью на основе различных положений поверхности ПХД, используя наиболее важную "заземление" в качестве ссылки. Само собой разумеется, что цифровая и аналоговая земля должны быть отдельно покрыты медью. В то же время, прежде чем покрыть медью, соответствующие линии электроэнергии должны быть утолщены: 5,0 В, 3,3 В и т.д., образуя таким образом несколько различных форм многодеформационных структур.

• The copper coating near the crystal oscillator is used as a high-frequency emission source in the circuit. The method is to wrap copper around the crystal oscillator and then ground the outer shell of the crystal oscillator separately

• Для единоточных соединений в разных местах метод заключается в соединении их через 0-омные резисторы, магнитные шарики или индукторы.

• Проблема острова (мертвая зона), если вы думаете, что она слишком большая, не требует больших усилий, чтобы определить землю через и добавить ее.

• В начале проводки земляной провод следует обращаться одинаково. При маршрутизации грунтовая провода должна быть должным образом размещена и не может быть устранена путем добавления виас после медного покрытия, поскольку этот эффект не хорош.

• Лучше всего не иметь острых углов на доске (=180 градусов), потому что с электромагнитной точки зрения это представляет собой передающую антенну! Для других, будь то большой или маленький, всегда будет иметь влияние. Предлагаю использовать округлые краиНе кладывать медь в открытую область проводки в среднем слое многослойной доски. Потому что вам трудно достичь хорошего заземления для этого медного покрытия.

• Металл внутри оборудования, такой как металлические теплоотводы, металлические армирующие пруты и т.д., должен быть хорошо заземленным.

• Металлический блок рассеивания тепла трех конечных регуляторов напряжения должен быть хорошо заземленным. Полоса изоляции заземления вблизи кристаллического осциллятора должна быть хорошо заземлена. Короче говоря, если проблема заземления на ПХД должным образом решается, преимущества перевешивают недостатки. Он может уменьшить площадь возвращения сигнальных линий и минимизировать электромагнитные помехи внешним сигналам.
