ПЕЧАТНАЯ PCB - Разница между гибкими печатными платами и соединительными проводами

При проектировании современных электронных устройств гибкие печатные платы (FPC) и соединительные провода являются важными компонентами для создания цепных соединений, но они имеют существенные различия в структуре, функциях и применении. В этой статье будет представлен подробный анализ различий между этими двумя электронными компонентами, который поможет инженерам и любителям электроники сделать более осознанный выбор, исходя из требований проекта.

1. Сравнение основных концепций

Гибкая печатная схема (FPC)

Гибкая печатная плата - это печатная плата, изготовленная из гибкой подложки (обычно полиимидной или полиэфирной пленки), на которой в процессе травления формируются проводящие линии. Гибкие печатные платы

обладают такими характеристиками, как ультратонкость, высокая плотность, высокая надежность и устойчивость к изгибу. Они изготовлены из таких материалов, как полиимидная или полиэфирная пленка, и могут использоваться для подключения цепей в электронных изделиях.

Они также являются одним из важных материалов для создания тонких конструкций электронных изделий, поскольку обладают следующими характеристиками

они отличаются гибкостью и складываемостью и могут адаптироваться к различным сложным трехмерным установочным пространствам.

Соединительная линия (обычно относится к FFC или обычной соединительной линии)

Соединительные провода обычно делятся на два основных типа:

Плоский гибкий кабель (FFC): состоит из множества параллельных проводов, расположенных в виде плоской ленты, обернутой снаружи изоляционным материалом.

Обычный соединительный провод: состоит из независимых изолированных проводов, может иметь соединительные клеммы.

2. Конструктивные и производственные различия

Конструктивные характеристики гибких печатных плат

Конструкция многослойной структуры (может включать в себя защитный слой, токопроводящий слой, подложку и т.д.)

Схемы, сформированные методом точного травления

Можно интегрировать электронные компоненты (резисторы, конденсаторы, микросхемы и т.д.)

Можно добиться многослойного соединения

Поверхность обычно имеет защитное покрытие

Конструктивные характеристики соединительных проводов

Простое расположение проводов (параллельных или скрученных)

Внешняя унифицированная изоляция

Отсутствие встроенных электронных компонентов

Обычно оснащается разъемами на обоих концах

Относительно простая и фиксированная конструкция

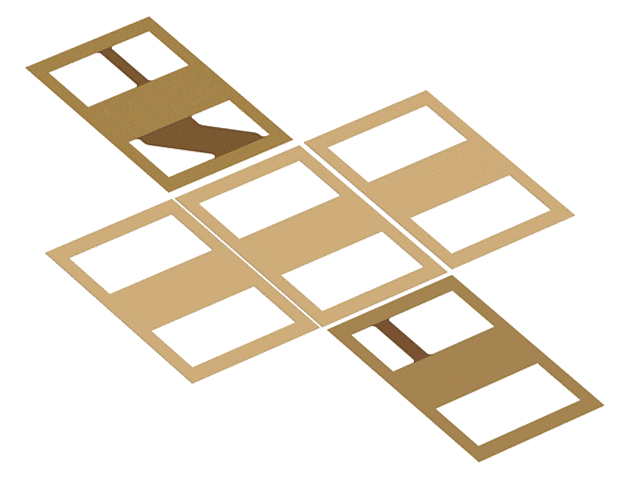

                                                                                                                                                      Гибкие печатные платы

3. Типичные сценарии применения

Преимущества и области применения гибких печатных плат

Устройства с ограниченным пространством: складные смартфоны, умные часы и другие носимые устройства

Высокая плотность соединений: модуль камеры, экран дисплея с высоким разрешением

Среда динамического изгиба: суставы манипуляторов робота, головки жестких дисков

Высокая температура окружающей среды: электронные устройства внутри моторного отсека автомобилей

Высокие требования к целостности сигнала: высокочастотное оборудование связи, высокоскоростная передача данных

Применимые сценарии подключения проводов

Подключение устройства к устройству: подключение печатающей головки к материнской плате

Простая передача сигнала: простое подключение к внутренней цепи бытовой техники

Низкая стоимость: обычные подключения в продуктах бытовой электроники

Временное подключение: этап тестирования и разработки прототипа

Применение при высоких токах: Сценарии частичного подключения к электросети

4、 Выберите Предложения

При выборе гибкой печатной платы, рассмотрим:

Не требует сложной проводки или межсоединений высокой плотности; требования динамического изгиба оборудования, строгие требования для обеспечения целостности сигнала;долговременная надежность имеет решающее значение;пространство, ограничения крайне строгие

При выборе соединительного кабеля, учитывать:

Простой и прямые требования к подключению

Ограниченный бюджет; отсутствие необходимости в частом изгибе; относительно достаточное пространство для установки; низкие требования к качеству сигнала

Технология гибких печатных плат развивается в направлении повышения плотности, частоты и интегрированных функциональных компонентов, в то время как соединительные провода постоянно совершенствуются с точки зрения повышения долговечности и упрощения процессов монтажа. С ростом популярности Интернета вещей и носимых устройств обе технологии будут играть важную роль в своих соответствующих областях знаний.
