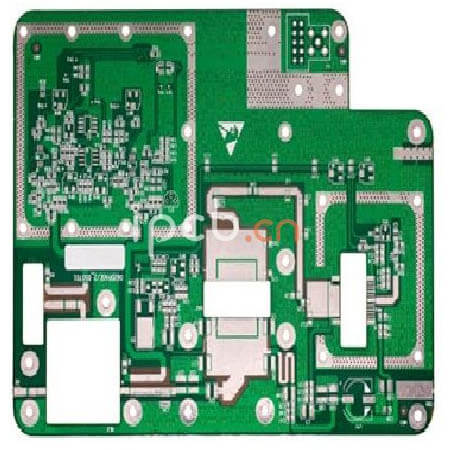

Радиочастотные PCB - Высокочастотная плата Tyconi RF-35

Преимущества и области применения высокочастотной платы Tyconi RF-35

Преимущества RF-35: низкая стоимость, отличная прочность на отслаивание, очень низкий DF, низкое влагопоглощение и очень высокая тепловая надежность.

Область применения RF-35: фильтры, соединители, сплиттеры, комбинаторы и микшеры, антенны, усилители большой мощности, TMA, TMB, LNA, ретрансляторы, пассивные компоненты, медицинские сканеры.

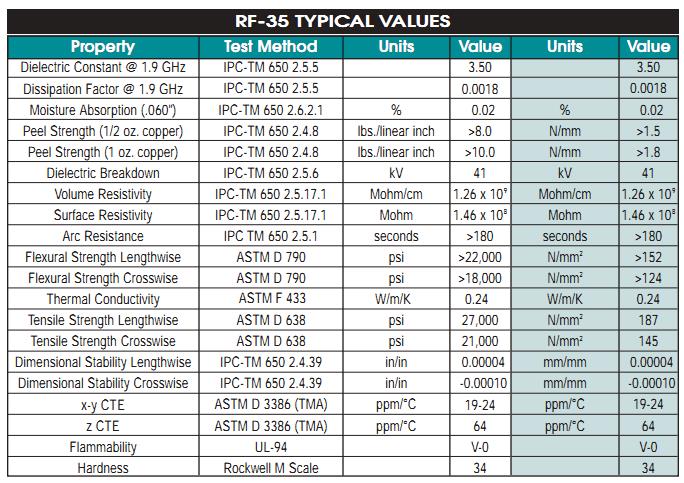

Технические характеристики RF-35

RF-35 - это слоистый материал на основе органической керамики, используемый в производстве продукции TACONIC. ЭТО материал для микроволновой печи, армированный стеклотканью. RF-35 - это продукт, который сочетает в себе технологию керамического наполнения TACONIC и технологию PTFE с покрытием из стекловолокна.

RF-35 - это лучший выбор для недорогих коммерческих микроволновых установок большого объема и беспроводных устройств высокой мощности.

Пластины из медной фольги 1/20 и 10Z марки RF-35, даже по сравнению со стандартными материалами из эпоксидной смолы, по-прежнему обладают превосходной прочностью на отслаивание и могут в любое время подвергаться повторной обработке.

Температура стеклования RF-35 превышает 600F (315℃).

Сверхнизкая степень водопоглощения и низкий коэффициент потерь RF-35 сводят к минимуму периодическое изменение фазы в используемом диапазоне частот. Стабильность размеров RF-35 обусловлена использованием при его проектировании и разработке стеклоткани.

В качестве ламината RF-35 обычно используется односторонняя или двусторонняя электролитическая медная фольга толщиной 1/20, 10 и 20 мкм. Листы различных размеров могут быть выбраны в соответствии с требованиями заказчика.

Ламинат RF-35 был протестирован в соответствии со стандартом IPC-TM-650, и его результат теста на воспламеняемость равен V-0. Кроме того, к каждой партии листового материала будут прилагаться сертификаты качества продукции со множеством специальных данных испытаний.

Для микроволновых материалов RF-35 используется зависимость между скоростью теплового расширения в направлении оси Z и температурой.

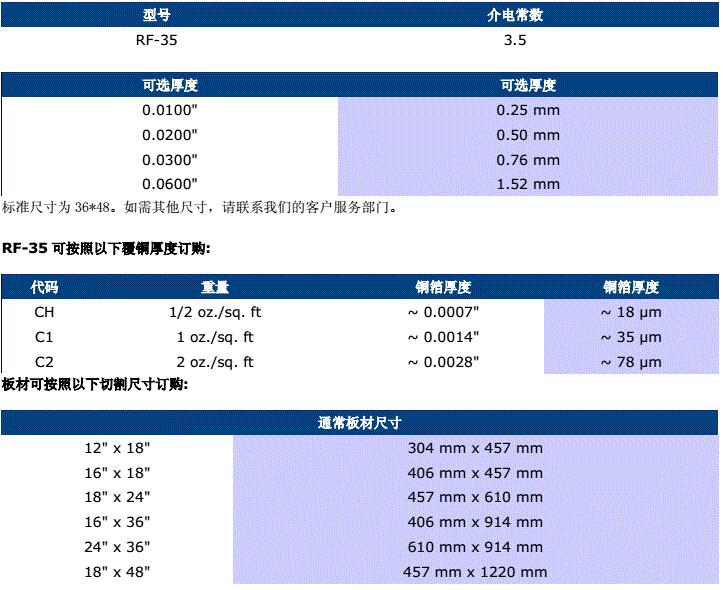

Доступные технические характеристики RF-35
