Технология PCB - Что такое антенна на печатной плате и ключевые моменты проектирования печатной платы

Антенна является важной частью всех видов интеллектуальных устройств, все устройства, которым необходимо использовать беспроводную связь, должны использовать ее.Сейчас наступила эра беспроводной связи, в сети появился беспроводной маршрутизатор WiFi, компьютерам, мобильным телефонам для подключения к Интернету больше не нужно подключать кабель, Bluetooth-гарнитуру, Bluetooth-мышь, Bluetooth-клавиатуру и так далее.Производительность этой антенны очень важна.

Вообще говоря, существует несколько факторов, влияющих на выбор антенны.При выборе антенны необходимо учитывать не только производительность, но и стоимость.Сегодня ipcb предлагает вам различные варианты дизайна печатных плат антенн и конструктивных особенностей.

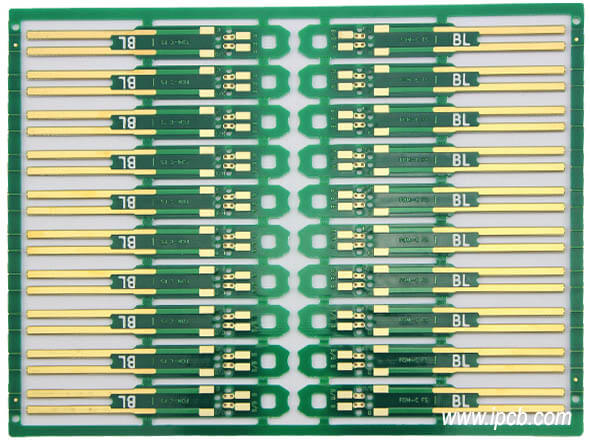

Antenna Printed Circuit Board

Антенны на печатных платах, как правило, бывают следующих типов：

Первая антенна на печатных платах

Этот тип антенн является недорогим, но имеет несколько более низкую производительность.Антенны на печатных платах также бывают нескольких форм.

Один тип.Плоская перевернутая F-антенна, сокращенно PIFA.

На какие проблемы при такой конструкции печатной платы с перевернутой F-антенной нужно обратить внимание?

Прежде всего, нам нужно разобраться в том, что такое RF-печатная плата.Для RF-печатной платы любая медная фольга, провод не может считаться простым проводом.Это эквивалентная схема, состоящая из множества резисторно-конденсаторных схем.Если вы видите короткое замыкание, это не является радиочастотным замыканием на печатной плате.Таким образом, давайте рассмотрим конструкцию печатной платы инвертированной F-антенны.

Эта печатная антенна имеет шесть отличительных особенностей:

1.Эта перевернутая F-антенна нарисована не случайным образом.У этой антенны есть специальная библиотека.Возьмите ее и установите по мере необходимости.Если места недостаточно, то они создали свою собственную специальную антенну с помощью моделирования.

2.Сопротивление линии в точке радиочастотного питания должно составлять 50 Ом.

3. Точка заземления должна быть надежно заземлена.

4.В плоскости заземления необходимо просверлить дополнительные отверстия.

5.Все слои медной фольги на печатной плате антенны должны быть чистыми.

6.Антенна должна располагаться в одном углу печатной платы, три стороны должны быть пустыми.

Антенна в мобильном телефоне называется плоской инвертированной F-антенной.В принципе, она состоит из плоскости, соединяющей точку заземления и точку радиочастотного излучения.Однако антенны в мобильных телефонах имеют плоскую конструкцию.Характеристики инвертированных F-антенн этого типа намного лучше, чем у антенн на печатной плате, которые занимают меньше места и стоят дешевле.Антенна на печатной плате занимает меньше места и стоит дешевле.Это лучший выбор для антенн мобильных телефонов.

На самом деле, эта плоскость для разных мобильных телефонов имеет много видов формы.Принцип построения перевернутой плоскости F заключается в следующем.В плоскости, одна из которых подключена к RF, другая к заземлению.Плоскость образует перевернутую F антенну.

Инвертированная L-образная антенна на печатной плате

Этот тип инвертированной L-образной антенны требует почти такого же внимания, как и предыдущий. Инвертированная L-образная антенна лучше, чем инвертированная F-антенна, поскольку инвертированная F-антенна имеет заземленную точку обратной связи, что позволяет эффективно регулировать частоту.

На рынке представлено множество печатных антенн, некоторые из них изготавливаются самими производителями печатных антенн путем моделирования.

Второй тип керамических печатных антенн

Этот тип антенны выполнен в виде микросхемы. Один конец антенны подключен к радиочастотному кабелю, а другой заземлен.Принцип действия керамической антенны заключается в том, что высокочастотное электрическое поле между антенной и землей преобразуется электродом, называемым "антенной", в электромагнитные волны, которые могут передаваться в удаленное место.

Оптимальная компоновка печатной платы выглядит следующим образом

Когда на плате установлена керамическая накладная антенна, она подключается к радиочастотному сигналу и одновременно заземляется.Все слои медной фольги под ней имеют углубления (область, показанная на белом рисунке). В результате по крайней мере два из четырех направлений остаются пустыми, что очень полезно для антенны. Не забудьте просверлить отверстия в медной фольге для заземления.

Третий тип стержневых антенн

Этот тип антенн наиболее эффективен.Они могут быть размещены в помещении и обеспечивают наилучший эффект излучения.Однако они немного дороги, занимают много места и могут быть установлены только снаружи корпуса.

При проектировании печатной платы следует учитывать некоторые проблемы

1.Если ВЧ-провода короткие, то во всех слоях под линией ВЧ-сигнала должны быть зазоры.Если ВЧ-кабель длинный, необходимо контролировать сопротивление разъема.Если используется многослойная плата, зазор второго слоя под линией радиочастотного сигнала должен быть полностью покрыт медью, а затем сопротивление эталонного заземления между слоями должно регулироваться на уровне 50 Ом.

2.Медная фольга, расположенная рядом с заземлителем, должна быть надежно заземлена, т.е. необходимо просверлить больше отверстий для заземления.
