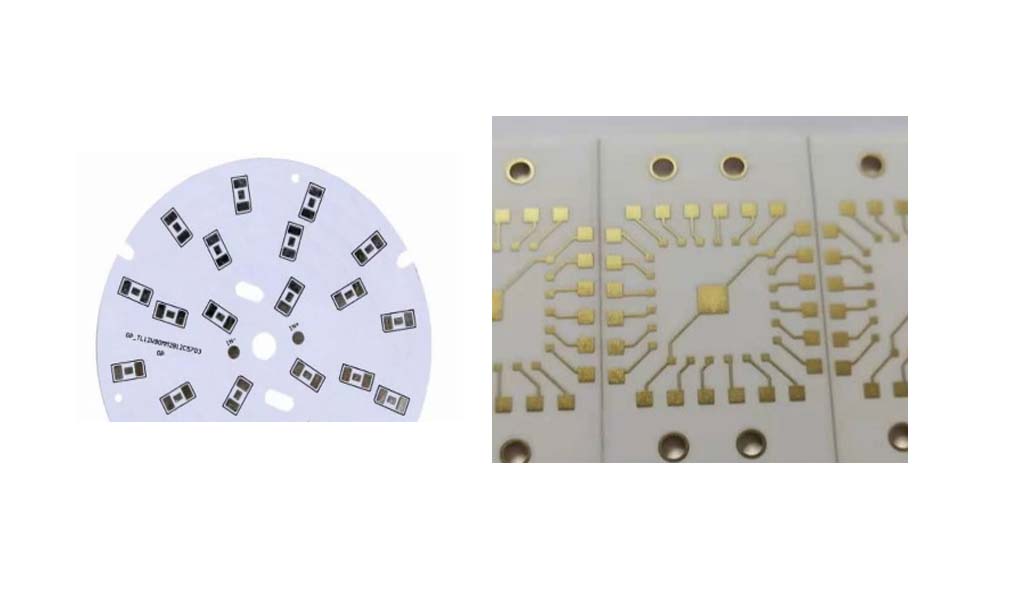

Алюминиевая плата PCB является платой на основе металла с медным покрытием с хорошей функцией рассеивания тепла. Как правило, односторонняя доска состоит из трех слоев, а именно слоя схемы (медная фольга), изоляционного слоя и металлического базового слоя. Существуют также двусторонние доски, предназначенные для высокого уровня использования, со структурой слоя схемы, изоляционного слоя, алюминиевой основы, изоляционного слоя и слоя схемы. Очень немногие применения являются многослойными досками, которые могут быть сделаны путем ламинирования обычных многослойных досок изоляционными слоями и алюминиевыми основаниями. Он обычно используется в светодиодных осветительных продуктах. Есть две стороны, белая сторона для сварки светодиодных штифтов, а другая сторона - оригинальный цвет алюминия. Как правило, теплопроводящая шлама применяется для контакта с теплопроводящей частью. Базовый материал состоит из алюминиевого ядра и стандартного FR4. Он имеет слой теплоизоляции, который может эффективно рассеивать тепло, охлаждая компоненты и улучшая общую производительность продукта. В настоящее время многие светодиодные лампы и теплорассеивающие продукты используют алюминиевую плату.

По сравнению с традиционным FR-4 алюминиевая подложка может снизить тепловое сопротивление до минимума, что делает ее отличной теплопроводностью; по сравнению с толстыми керамическими схемами, его механические свойства чрезвычайно хороши. Кроме того, алюминиевая плата PCB имеет следующие уникальные преимущества:

Диффузия тепла обрабатывается крайне эффективно в схеме конструкции схемы, тем самым снижая рабочую температуру модуля, продлевая срок службы и улучшая плотность мощности и надежность;

Сокращение сборки теплоотводников и другого оборудования (включая тепловые интерфейсные материалы), уменьшение объема продукции и снижение затрат

на оборудование и сборку; оптимизировать сочетание силовых схем и схем управления;

Алюминий нетоксичен и перерабатывается. Поскольку алюминий легко собирать, он также помогает сэкономить энергию. Для поставщиков печатных плат

использование этого металла помогает поддерживать здоровье земли;

Алюминий обладает невероятной прочностью и является удивительно легким металлом. Алюминий повышает прочность и эластичность без добавления

дополнительного веса.

Структура слоя алюминиевой платы PCB:

1. Слой схемы: Слой схемы (обычно электролитическая медная фольга) гравируется, чтобы сформировать печатную схему для сборки и подключения устройств.

По сравнению с традиционным FR-4, с той же толщиной и той же шириной линии, алюминиевая подложка может нести более высокий ток.

2. Изоляционный слой: Изоляционный слой является основной технологией алюминиевой подложки, которая в основном играет роль связывания, изоляции и

теплопроводства. Изоляционный слой алюминиевой подложки является самым большим тепловым барьером в структуре мощного модуля. Чем лучше

теплопроводность изоляционного слоя, тем более благоприятна она для диффузии тепла, генерируемого при работе устройства, и тем более благоприятна она

для снижения рабочей температуры устройства, тем самым достигая цели увеличения мощной нагрузки модуля, уменьшения объема, продления срока службы

и увеличения выходной мощности.

3. Металлическая основа: Какой вид металла используется для изолированной металлической подложки зависит от всестороннего рассмотрения коэффициента

теплового расширения, теплопроводности, прочности, твердости, веса, состояния поверхности и стоимости металлической подложки.

В дополнение к светодиоду, алюминиевая плата PCBтакже имеет следующие типичные диапазоны применения:

1. Модуль мощности: Алюминиевая печатная плата может выдержать высокую плотность мощности и имеет отличную производительность рассеивания тепла, поэтому она подходит для различных типов модулей мощности.

2. Автомобильная промышленность: В автомобильной промышленности алюминиевые ПХД широко используются в автомобильном электронном оборудовании,

 автомобильных лампах и других приложениях, которые требуют высокой температурной устойчивости и хорошей производительности рассеивания тепла.

3. Оборудование связи: В беспроводном оборудовании связи, радиочастотных усилителях и другом высокочастотном и высокомощном оборудовании он широко

 используется из-за его отличных характеристик рассеивания тепла и подавления излучения.

4. Солнечный контроллер: Солнечные контроллеры требуют большого количества обработочной мощности и генерируют определенное количество отходного

тепла, которое соответствует характеристикам алюминиевых ПХД.

Короче говоря, алюминиевая плата PCB часто является идеальным выбором, когда требуется высокая температурная устойчивость, отличное теплорассеивание или легкий вес, но вспомогательные компоненты должны находиться под сильным давлением.
