ПЕЧАТНАЯ PCB - Преимущества и недостатки керамических ПХД

Керамические ПХД, как правило, изготовлены из керамических материалов, таких как алюминий и нитрид алюминия, которые имеют превосходную электрическую изоляцию, тепловое управление и механическую прочность и могут поддерживать высокую надежность и стабильность производительности при экстремальных температурах. Керамические ПХД обычно используют алюминий высокой чистоты в качестве основного материала и могут выдерживать температуры до 1000 ° C, в то время как обычные ПХД могут выдерживать только температуры между 100-200 ° C.

Принцип производства керамической ПХБ

Медная фольга прикрепляется непосредственно к керамической подложке при высоких температурах, чтобы медная фольга не легко открывалась. Таким образом, керамическая ПХД имеет сильную силу связывания, что улучшает общую надежность.

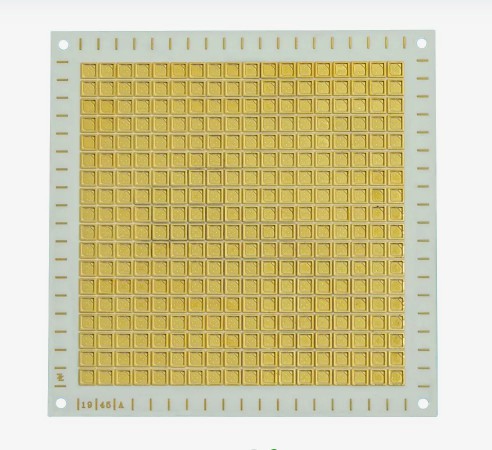

керамическая PCB

Типы керамических PCB

В зависимости от метода изготовления, керамические ПХД могут быть классифицированы в:

1. ПХД HTCC - высокотемпературные керамические ПХД

2. LTCC PCB - Низкотемпературные совместные керамические ПХД

3. Тяжелая пленка керамической ПХБ

В соответствии с различными материалами, керамическая ПХД может быть разделена на:

1. Алюминиевые керамические PCB - Al2O3 PCB

2. Керамическая PCB нитрида алюминия - AIN PCB

Керамические ПХД широко используются в электронных изделиях, требующих высоких температур, высоких частот и высоких токов, таких как беспроводная связь, радарные системы, автомобильная электроника и передовые медицинские устройства. Причина заключается в том, что керамические ПХД имеют более высокую теплопроводность и меньший коэффициент теплового расширения (КТЭ), чем традиционные органические материалы, такие как ПХД FR-4.

Эти характеристики делают керамические ПХД предпочтительным выбором для покрытия или инкапсуляционных материалов во многих отраслях электроники, таких как аэрокосмическая, военная и медицинская техника. Кроме того, керамические ПХД высоко коррозионостойки и могут стабильно работать в среде с сильными кислотами и основаниями. Основываясь на текущем развитии технологий производства, хотя керамическая ПХД имеет отличную производительность, ее производственная стоимость является запретительной.
