ПЕЧАТНАЯ PCB - Преимущества и недостатки шаблонного метода печатных плат

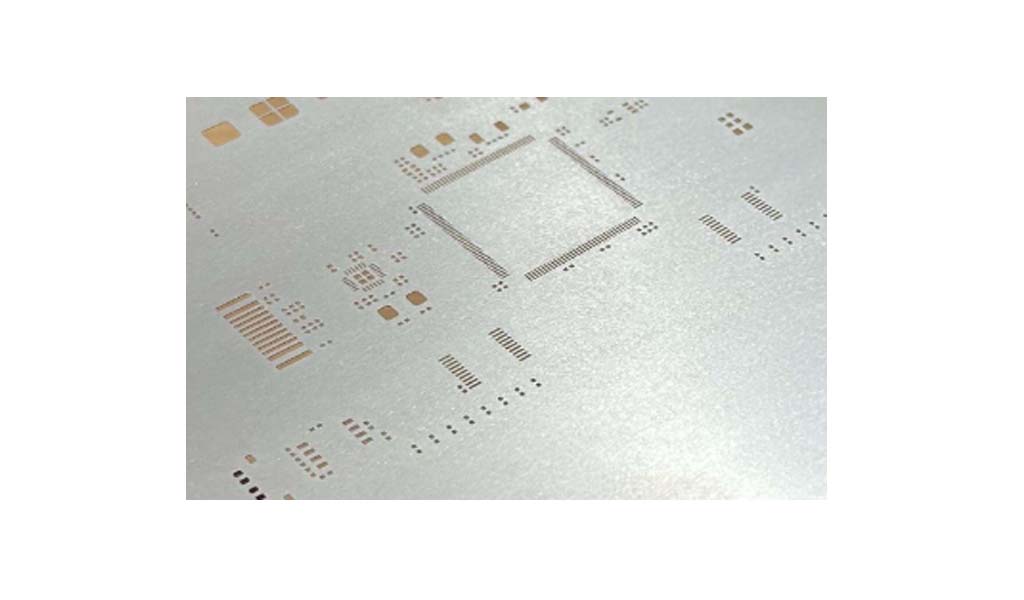

Шаблон для ППКМ — это ключевой инструмент в процессе производства печатных плат для технологии поверхностного монтажа. Это металлическая или пластиковая пластина с точными отверстиями, обычно изготовленная с использованием лазерной резки или химического травления. Отверстия для нанесения припоя на печатную плату вырезаются с высокой точностью. Эти отверстия соответствуют местам расположения контактных площадок на плате и используются для точного нанесения припоя или клея на указанные позиции в процессе производства ППКМ. Когда шаблон размещается на плате, припой наносится на контактные площадки через эти отверстия для подготовки к пайке компонентов.

Функция:

Точное нанесение припоя: с использованием шаблона припойный пастой может быть точно нанесен на контактные площадки печатной платы, обеспечивая правильное количество пасты для пайки каждого компонента.

Повышение производственной эффективности: Шаброванная печатная плата может значительно улучшить скорость и точность нанесения пасты для пайки, что подходит для массового

производства.

Уменьшение ошибок: С помощью стандартизированных шаблонов можно снизить ошибки, вызванные ручной операцией, и обеспечить равномерное нанесение пасты для пайки.

Преимущества:

Высокая точность: Шаберная печатная плата обеспечивает исключительно высокую точность нанесения пасты для пайки, гарантируя хорошее соединение компонентов с контактными площадками.

Высокая эффективность: Подходит для массового производства, может значительно повысить скорость и однородность производства.

Совместимость: Каждая печатная плата может получить одинаковое покрытие паяльной пастой, обеспечивая согласованность в массовом производстве.

Улучшение качества продукции: Использование трафарета помогает уменьшить нежелательные явления в процессе сварки, такие как плохая сварка, смещение сварного шва и т. д., тем самым повышая надежность и стабильность сварки и снижая проблемы с качеством продукции, вызванные сварочными дефектами.

Недостатки:

Высокая стоимость: для изготовления высококачественных шаблонов требуются точное оборудование и материалы, а первоначальные затраты высоки.

Низкая гибкость: Шаблонная печатная плата подходит для серийного производства, и после завершения проектирования внести изменения сложно. Если дизайн часто меняется, стоимость использования значительно возрастет.

Низкая адаптивность: для малых партий или разработки прототипов она не подходит из-за высоких временных и стоимостных затрат на изменение трафарета.

В заключение, Stencil играет важную роль в массовом производстве, но имеет определенные ограничения в гибкости и стоимости.

При разработке или заказе фольгированной маски для печатной платы есть несколько ключевых моментов, на которые следует обратить внимание:

Толщина листа из нержавеющей стали: точная толщина штампового листа обеспечивает выделение необходимого количества паяльной пасты через отверстия. Толщина листа и

размер отверстий являются важными факторами, влияющими на количество паяльной пасты, осаждаемого на плате, поскольку избыточное осаждение паяльного материала может

привести к мостикам пая. С другой стороны, недостаточное осаждение паяльной пасты также может создать слабые паяные соединения, что может повлиять на функциональность

конечной печатной платы.

Размер отверстий, созданных: Чтобы избежать дефектов пайки, таких как мостик и шарики припоя, отверстия трафарета проектируются немного меньше размера контактной площадки

печатной платы. После нанесения припоя, при удалении трафарета с платы, припойная паста может перейти на плату или прилипнуть к стенкам отверстий трафарета. Площадь контактной

площадки печатной платы всегда должна быть больше двух третей площади внутренней части стенок отверстия трафарета, чтобы избежать этой проблемы.

Материал шаблона: Материал шаблона также влияет на его способность доставлять паевую пасту из отверстий / отверстий на подложки ПХД. Нержавеющая сталь является материалом,

обычно используемым для шаблонов.

Выровнение шаблонов: Чтобы идеально печатать паевую пасту на ПХД, регистрационные знаки, называемые "доверительными знаками", добавляются как к ПХД, так и к шаблону. Эти

доверительные знаки обеспечивают хорошее выравнивание между ПХД и шаблоном.

Шаблон широко используется в производстве различных электронных продуктов, включая, но не ограничиваясь мобильные телефоны, компьютеры, светодиодные дисплеи, автомобильная

электроника, промышленное оборудование управления, медицинское оборудование и другие области. В этих областях шаблоны PCB являются ключевым инструментом для достижения

точного соединения между электронными компонентами и PCB.
