    Подложка для печатной платы AIN

    Тип подложки: Керамика из нитрида алюминия

    Толщина подложки: 0,3-2,0 мм

    Токопроводящий слой: медь, никель, золото

    Толщина металлического слоя: 35-400 мкм

    Покрытие поверхности: Никель-золото

    Металл: 1 Л

    Токопроводящее отверстие: 0,2 мм Токопроводящее отверстие

    Ширина линии: 0,1 мм

    Применение: Мощный светодиод


    Описание товара Техническое описание

    Керамическая печатная плата из нитрида алюминия (AIN) - это усовершенствованный керамический материал, основной кристаллической фазой которого является нитрид алюминия. Благодаря своей высокой теплопроводности, нетоксичности, хорошей коррозионной стойкости, стойкости к высоким температурам и отличной электрической изоляции, он играет незаменимую роль в рассеивании тепла и упаковке интегральных схем высокой плотности, высокой мощности и быстродействия. Его коэффициент теплового расширения, сравнимый с коэффициентом теплового расширения кремния, еще больше укрепляет его позиции в полупроводниковой промышленности, что делает его идеальным материалом для изготовления высокопроизводительных электронных устройств.


    Перспективы развития керамических печатных плат AIN являются позитивными и многообещающими.

    1. Керамика из нитрида алюминия стала идеальным выбором для нового поколения теплоотводящих подложек и упаковки электронных устройств благодаря своей превосходной теплопроводности, коэффициенту теплового расширения, сопоставимому с кремниевым, высокой механической прочности и стабильным химическим свойствам. Это привело к его широкому применению в высокопроизводительных электронных устройствах, таких как гибридные силовые переключатели, корпуса микроволновых вакуумных ламп и подложки для крупномасштабных интегральных схем.

    2. С быстрым развитием связи 5G, новых энергетических транспортных средств и полупроводниковой промышленности спрос на высокопроизводительные электронные материалы становится все более высоким. Ожидается, что спрос на керамические подложки из нитрида алюминия в области рассеивания тепла и электронной упаковки будет продолжать расти, особенно в высококачественных электронных изделиях и силовом электронном оборудовании.

    3. Постоянное совершенствование технологий повысит эффективность производства и качество керамических подложек из нитрида алюминия, снизит производственные затраты и будет способствовать дальнейшему развитию отрасли.

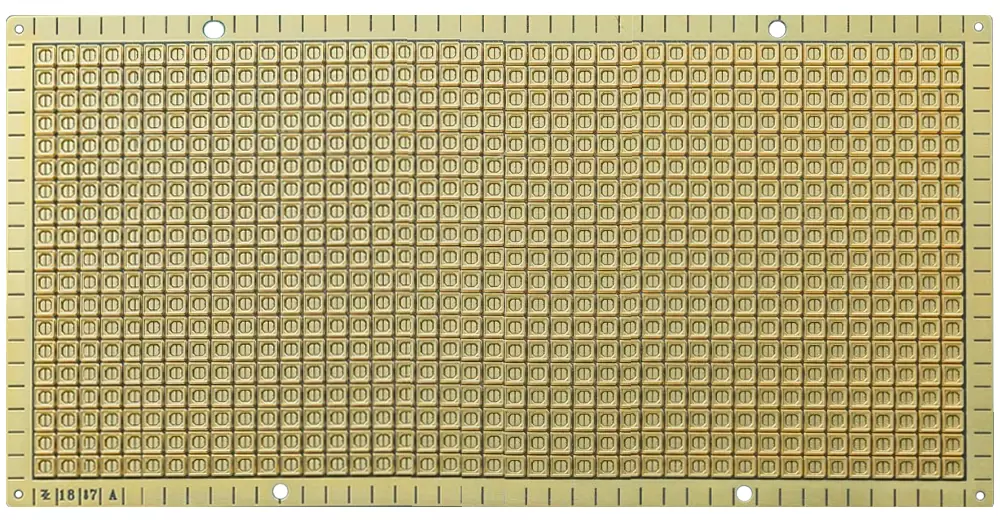

    ОБЫЧНАЯ керамическая печатная плата

    ОБЫЧНАЯ керамическая печатная плата

    история развития индустрии керамических печатных плат в АЙНЕ уходит корнями в далекое прошлое. Первоначально нитрид алюминия был разработан Ф. Биргелером, а в 1862 году А. Гехтер обнаружил, что нитрид алюминия долгое время широко не применялся из-за его ковалентных свойств, таких как низкий коэффициент самодиффузии и высокая температура плавления, и существовал только в качестве азотфиксирующего агента в удобрениях.

    Только в 1950-х годах, когда были достигнуты прорывы в процессе получения керамики из нитрида алюминия, ее впервые стали использовать в качестве огнеупорных материалов при выплавке определенных металлов. По мере углубления научных исследований, особенно начиная с 1970-х годов, технология получения печатных плат AIN постепенно совершенствовалась. Отличная теплопроводность, высокие изоляционные характеристики и химическая стабильность печатных плат AIN также позволили им широко использоваться во многих областях, особенно в таких высокотехнологичных областях, как связь 5G, полупроводниковая, аэрокосмическая и автомобильная электроника.


    Развитие индустрии печатных плат AIN также шло по этому пути. Благодаря углублению исследований керамических подложек из нитрида алюминия, проводимых научно-исследовательскими институтами и университетами, в области технологий был достигнут значительный прогресс.


    Учитывая огромный потенциал рынка печатных плат с керамикой из нитрида алюминия, iPCB увеличила инвестиции, чтобы стимулировать быстрое развитие отрасли. В настоящее время продукция AIN для печатных плат стала конкурентоспособным брендом.

    Разработка печатных плат AIN по-прежнему сталкивается с проблемами в различных аспектах, таких как возможности для технологических инноваций, контроль затрат и конкуренция на рынке. В целях содействия устойчивому и здоровому развитию отрасли предприятиям и научно-исследовательским институтам необходимо продолжать увеличивать инвестиции, укреплять сотрудничество, совместно преодолевать технические трудности, повышать качество продукции и снижать затраты, чтобы лучше удовлетворять рыночный спрос. С постоянным развитием технологий и расширением рынка перспективы развития печатных плат AIN будут еще шире.

    Тип подложки: Керамика из нитрида алюминия

    Толщина подложки: 0,3-2,0 мм

    Токопроводящий слой: медь, никель, золото

    Толщина металлического слоя: 35-400 мкм

    Покрытие поверхности: Никель-золото

    Металл: 1 Л

    Токопроводящее отверстие: 0,2 мм Токопроводящее отверстие

    Ширина линии: 0,1 мм

    Применение: Мощный светодиод
