Технология PCB - Характеристики продукта из ламината, покрытого медью на основе алюминия

Ламинат с медным покрытием на основе алюминия - это ламинат с медным покрытием на основе металла, обладающий хорошей функцией отвода тепла. Как правило, он состоит из трехслойной структуры, состоящей из монтажного слоя (медной фольги), изоляционного слоя и металлического основного слоя.

Как правило, он состоит из трехслойной структуры, состоящей из монтажного слоя (медной фольги), изоляционного слоя и металлического основного слоя. Светодиодные осветительные приборы. У него две стороны: белая сторона припаяна к светодиодным контактам, а другая сторона окрашена в алюминиевый цвет. Обычно он контактирует с теплопроводящей деталью после нанесения термопасты. Существуют также керамические подложки и т.д.

Высококачественный ламинат на основе алюминия, покрытый медью, также представляет собой двустороннюю плату со структурой монтажного слоя, изоляционного слоя, алюминиевой основы, изоляционного слоя и монтажного слоя.  Многослойные платы используются редко и могут состоять из обычных многослойных плат, изоляционных слоев и алюминиевых оснований. Печатная плата на основе алюминия для светодиодов - это печатная плата, что также означает печатную плату с печатным монтажом, но материал печатной платы - алюминиевый сплав. В прошлом основным материалом для печатных плат было стекловолокно, но, поскольку светодиоды выделяют много тепла, в светодиодных лампах обычно используются печатные платы на основе алюминия, которые быстро отводят тепло. Печатные платы, используемые в других устройствах, изготовлены из стекловолокна.

Печатные платы на основе алюминия (печатные платы на основе алюминия, медные подложки, железные подложки) представляют собой низколегированные пластины из высокопластичного сплава Al-Mg-Si (см. структуру ниже) с хорошей теплопроводностью, электрической изоляцией и эффективностью механической обработки. По сравнению с традиционными печатными платами FR-4, печатные платы на основе алюминия имеют одинаковую толщину и ширину линий и могут выдерживать более высокие токи. Выдерживаемое напряжение печатных плат на основе алюминия может достигать 4500 В, а коэффициент теплопроводности превышает 2. Печатные платы на основе алюминия в основном используются в промышленности.

●Примените технологию поверхностного монтажа（SMT）;

●Термодиффузия очень эффективно используется при проектировании схем;

● Снижает рабочую температуру изделия, повышает удельную мощность и надежность, а также продлевает срок службы изделия;

● Уменьшает объем изделия и снижает затраты на оборудование и сборку;

● Заменяет хрупкие керамические подложки для повышения механической прочности.

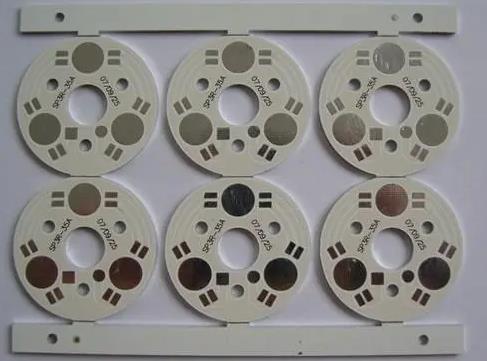

Алюминиевая печатная плата

Ламинат на основе алюминия, покрытый медью, представляет собой металлический материал для печатных плат, состоящий из медной фольги, теплопроводного изоляционного слоя и металлической подложки. Его структура разделена на три слоя:

1. Слой печатной платы: эквивалентный обычному слою печатной платы, покрытому медью, толщина проволочной медной фольги составляет от 1 до 10 унций.

2. Диэлектрический слой изоляционный слой: Изоляционный слой представляет собой теплопроводящий изоляционный материал с низким тепловым сопротивлением. Толщина: от 0,003 до 0,006 дюйма - это основная технология производства ламината на основе алюминия с медным покрытием, который получил сертификат UL.

3. Базовый слой: металлическая подложка, обычно алюминиевая или медная. Ламинат с медным покрытием на основе алюминия и традиционный ламинат из эпоксидной стеклоткани.

Ламинат с медным покрытием на основе алюминия, используемый в печатных платах на основе алюминия, обладает беспрецедентными преимуществами по сравнению с другими материалами. Подходит для поверхностного монтажа SMT силовых компонентов. Радиатор отсутствует, объем значительно уменьшен, эффект рассеивания тепла хороший, изоляционные характеристики хорошие, а механические характеристики хорошие.

Плата на основе светодиодного кристалла является основным теплоносителем между светодиодной печатной платой и системной печатной платой и объединяется со светодиодной матрицей посредством склеивания проволокой, эвтектики или обработки флип-чипов. Исходя из соображений рассеивания тепла, светодиодные кристаллические подложки, представленные на рынке, в основном представляют собой керамические подложки, которые можно разделить на толстопленочные керамические подложки, низкотемпературную многослойную керамику совместного обжига и тонкопленочные керамические подложки. Традиционные мощные светодиодные компоненты изготавливаются на основе толстопленочных или низкотемпературных керамических подложек совместного обжига. подложку для отвода тепла, а затем используйте светодиодные чипы с золотой проволокой для соединения с керамической подложкой. Как упоминалось во введении, соединения с золотой проволокой ограничивают эффективность отвода тепла вдоль электродных контактов. Производители печатных плат прилагают все усилия для решения этой проблемы. Существует два решения. Один из них заключается в поиске материалов для подложек с высокими коэффициентами теплоотдачи для замены оксида алюминия, включая кремниевые подложки, подложки из карбида кремния, печатные платы на основе анодированного алюминия или печатные платы на основе нитрида алюминия. Транзисторные характеристики кремния и подложек из карбида кремния требуют проведения тщательных испытаний на данном этапе. Однако печатные платы на основе анодированного алюминия подвержены растрескиванию из-за недостаточной прочности анодированного оксидного слоя и имеют ограниченное практическое применение. Таким образом, на данном этапе нитрид алюминия является зрелым и широко распространенным материалом для рассеивания тепла; однако печатные платы на основе нитрида алюминия не подходят для традиционных процессов нанесения толстых пленок (после печати серебряным клеем материал необходимо подвергнуть термообработке в атмосфере при температуре 850°C, что ставит под сомнение надежность данных). По этой причине печатные платы на основе нитрида алюминия следует изготавливать с использованием тонкопленочной технологии. Печатная плата на основе нитрида алюминия изготавливается с использованием тонкопленочного процесса, который значительно повышает эффективность передачи теплового излучения светодиода от материала подложки к системной печатной плате и значительно снижает нагрузку на тепловое излучение светодиода от металлической проволоки к печатной плате, тем самым достигая эффекта высокой теплоотдачи рассеяние.
