ПЕЧАТНАЯ PCB - Усилетель PCB схема

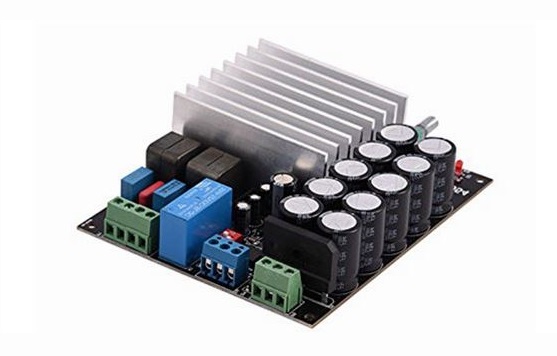

Усилительная плата PCB - это плата, специально разработанная для строительства аудио-усилителей или усилителей сигнала. Усилетельная плата обычно включает следующие основные

части: чип усилетеля, управление мощностью, входные и выходные интерфейсы, а также теплоотводник или тепловая конструкция.

 (1) Роль усилителя PCB схемы

 - Усиление: PCB может эффективно усилить входный сигнал и увеличить мощность или напряжение сигнала для удовлетворения различных требований приложения.

Эффективное тепловое рассеяние: поскольку усилители часто работают в средах с высокой мощностью, макет платы должен быть разработан с учетом управления теплом, чтобы

предотвратить перегрев компонентов.

Снижение искажения: для обеспечения ясности звука или сигнала конструкция должна минимизировать искажение сигнала для поддержания первоначального качества аудио.

Чрезмерные температуры могут привести к повреждению компонентов, ухудшению производительности и сокращению срока службы устройства. Тепловое рассеивание ПХД может быть обеспечено следующими действиями:

 (1) Выбор подложек с хорошей теплопроводностью, металлических подложек и керамических подложек для ПХД;

 (2) в материале для определения соответствующего увеличения толщины меди для достижения эффекта повышенного рассеивания тепла, в толщине меди увеличилась в то же время PCB оборудования конструкторы должны обратить внимание на увеличение ширины линии расстояние между линиями. Когда медь увеличивается, в процессе травления ПХД растворы травления, такие как концентрация травления, фактор и время травления, должны быть скорректированы в соответствии с необходимой толщиной. Чем тольше толщина меди, ширина линии и интервал между линиями должны быть соответственно увеличены, в противном случае будет чрезмерное травление, и проблемы бокового травления будут более очевидными. Это включает в себя оптимизацию макета PCB.

 (3) Увеличение отверстий теплоотвода и теплоотвода: в тепловом элементе на теплоотводе увеличите площадь рассеивания тепла для повышения эффективности высвобождения тепла; установка рассеивания тепла через отверстия и слепые отверстия может эффективно улучшить область рассеивания тепла и уменьшить тепловое сопротивление.

 (4) Теплоотводники с схемами регулирования температуры могут быть спроектированы для автоматической регулирования скорости вентилятора или инициирования других мер охлаждения в соответствии с изменениями температуры в интеллектуальной системе охлаждения.

(5) Тепловое соединение: хорошее соединение между теплогенерирующим элементом и теплоотводом может не только улучшить контактную теплопроводность, но и справиться с воздействием теплового расширения на стабильность конструкции. Используйте теплопроводящий клей или силиконовую жир между теплогенерирующим элементом и теплоотводителем для снижения теплового сопротивления и повышения эффективности теплопроводства.

При проектировании и применении схемы PCB усилителя акцент делается на целостности сигнала, тепловом управлении, выборе категории, правильном сочетании устройств и материалов и реализации проверки испытаний. По мере того как Boeing и электронные устройства миниатюризируются, спрос на производительность PCB усилителя продолжает расти, и конструкторам необходимо следить за новыми технологиями и материалами для повышения общей производительности усилителя. Высокое качество сигнала и тепловое управление не только повышают надежность устройства, но и значительно продлевают его срок службы.

Усилители могут быть классифицированы в различные классы, такие как класс А, класс В, класс AB и класс D. Каждый класс имеет свои специфические характеристики. Каждый класс усилителя имеет свои сильные стороны, слабые стороны и приложения. Усилетели класса А известны своей отличной линейностью и низким искажением и подходят для приложений hi-fi. Они обеспечивают очень четкие и точные аудиосигналы и обычно используются в высококлассных аудио усилителях, радиопередачах и некоторых профессиональных аудиооборудованиях. Усилетели класса B используются в конфигурациях push-pull для повышения эффективности и подходят для использования в больших звуковых системах. Усилетели класса AB обычно используются в домашних аудиосистемах, аудиосистемах автомобилей и аудиосистемах автомобилей. Усилетели обычно используются для домашнего аудио, аудио автомобиля и живого аудио усиления, и они выше, чем класс А, обычно достигая эффективности от 50% до 60%, практически устраняя искажения кроссовера. Усилители класса D могут быть почти на 100% эффективными, подходят для приложений с строгими требованиями к потреблению энергии и используются в портативных стерео, телевизорах, компьютерных стерео и автомобильных стерео-системах, но могут генерировать высокочастотный шум, который требует конструкции соответствующего.

Усилитель PCB схемы часто используются в следующих продуктах:

Усилетели играют жизненно важную роль в беспроводной связи и передаче сигнала.

 - Аудиосистемы: Используются в домашних кинотеатрах, музыкальных динамиках и другом высокоточном аудиооборудовании.

 - Медицинское оборудование: Некоторое медицинское оборудование требует высококачественного усиления сигнала для точного обнаружения и мониторинга.
