Применение и преимущества технологии PCBA SMT в современном электронном производстве
2025-08-12
Смотреть:71
Автор:iPCB

В PCBA SMT значительно повышает производственную эффективность, снижает затраты и способствует миниатюризации электронных продуктов за счет непосредственного монтажа электронных компонентов на поверхность печатной платы по сравнению с традиционным DIP.

SMT - это метод сборки, который крепит поверхностные устройства (SMD) непосредственно к поверхности PCB. Эти компоненты обычно компактны и имеют плоские или бессвинцовые штифты, что делает их подходящими для макетов схем высокой плотности. Процесс PCBA соединяет компоненты с PCB посредством пайки, обеспечивая стабильную электрическую производительность и надежные механические соединения.


Поверхностные компоненты (SMD): К ним относятся резисторы, конденсаторы, диоды, транзисторы и интегральные схемы (IC), предназначенные специально для монтажа.


Пайная паста: смесь крошечных частиц пайки и потока, используемого для временного закрепления компонентов и создания проводящих соединений.

PCB: плата с проводящими путями для соединения установленных компонентов.


Повторная печь: Повторная печь использует точное тепло для расплавления паевой пасты, постоянно соединяя компоненты с ПХД.

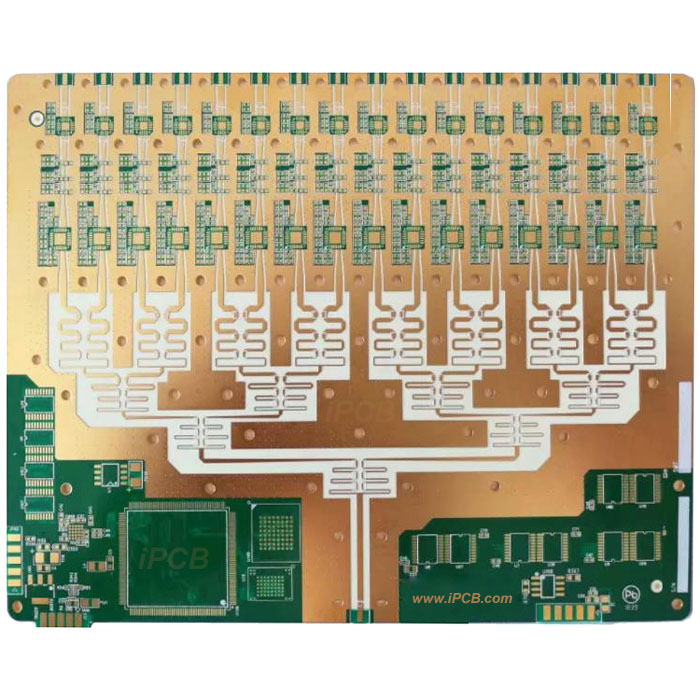

PCB

pcb

Как SMT используется для монтажа?

1. Печать паевой пасты


Точный шаблон используется для нанесения паевой пасты на компонентные подложки на ПХД, обеспечивая точное размещение и обеспечивая адгезию для последующего размещения компонента.

2. Размещение компонента


Автоматизированные машины для подбора и размещения используют системы распознавания зрения для точного размещения SMD на паевой пасте с высокой скоростью и точностью.

3. Повторная пайка


ПХД проходит через печь повторного потока, где пайная паста плавится при контролируемых высоких температурах, образуя сильное электрическое и механическое соединение. После охлаждения спойные соединения затверждаются, завершая сборку.


4. Инспекция и испытание


После сборки автоматизированная оптическая инспекция (AOI) или рентгеновская инспекция используется для проверки качества паевого соединения и выявления дефектов, таких как неправильное выравнивание или шорты. Функциональное испытание обеспечивает правильное функционирование доски.


5. Чистка и последующая обработка

Доски очищаются, чтобы удалить остатки потока и другие загрязнители. Соответствующее покрытие может применяться по мере необходимости для защиты досок от воздействия окружающей среды.


Каковы преимущества использования технологии SMT? Миниатюрный дизайн: компоненты SMD небольшие, что позволяет использовать макеты с высокой плотностью, что делает их подходящими для компактных продуктов, таких как смартфоны и носимые устройства.

Экономическая эффективность: Автоматизированное производство снижает затраты на труд, в то время как меньшие размеры ПХД снижают потребление материалов.


Эффективное производство: высокоскоростные машины для размещения и технология повторной пайки поддерживают крупномасштабное, быстрое производство.

Оптимизация производительности: конструкция короткого пути уменьшает помехи сигнала и улучшает производительность схемы.


Универсальность: поддерживает различные типы компонентов, адаптируясь к широкому спектру приложений.

pcba

pcba

Проблемы технологии SMD: Хрупкость компонентов: SMD чувствительны к электростатическому разряду (ESD) и неправильной обработке, что делает их легко поврежденными.


Термическое управление: Пайка с повторным потоком требует точного контроля температуры, чтобы предотвратить перегрев и повреждение компонентов.


Сложность ремонта: небольшие компоненты и плотные макеты усложняют переработку и требуют специализированного оборудования.


Первоначальные инвестиции: производственные линии SMD требуют дорогостоящего оборудования, такого как размещающие машины и печи для повторного потока.

PCBA Технология SMD является основой современного производства электроники. Ее эффективность, миниатюризация и универсальность привели к быстрому развитию электронной промышленности. Понимая свои процессы, преимущества и проблемы, компании могут лучше использовать технологию SMD для удовлетворения потребностей рынка. В будущем, с постоянными инновациями технологий, технология PCBA будет играть большую роль в областях умных устройств, зеленого производства и гибкой электроники.
