Технология RF цепей - Почему растет число применений высокочастотных печатных плат?

Высокочастотная печатная плата - это особый тип печатной платы, который в основном используется для передачи высокочастотных сигналов и применения в высокочастотных электронных устройствах. По сравнению с обычными печатными платами, высокочастотные печатные платы обладают более высокой производительностью и стабильностью, что соответствует требованиям, предъявляемым к передаче высокочастотных сигналов.

С развитием и внедрением технологий связи 5G в индустрии электронного оборудования растет спрос на высокочастотные печатные платы. Высокочастотные печатные платы относятся к специальным печатным платам с более высокими электромагнитными частотами.Они используются для высокочастотных (частота более 300 МГц или длина волны менее 1 метра) и микроволновых (частота более 3 ГГц или длина волны менее 0,1 метра) печатных плат, в которых используются обычные жесткие схемы.Методы изготовления печатных плат или печатных плат, изготовленных с использованием специальных методов обработки. Вообще говоря, высокочастотные печатные платы можно определить как печатные платы с частотой выше 1 ГГц.

С быстрым развитием науки и техники все больше и больше конструкций оборудования используется в микроволновом диапазоне частот (>1 ГГц) и даже в миллиметровом диапазоне волн (30 ГГц), что также означает, что частота становится все выше и требования к подложкам для печатных плат становятся все выше и выше. Поднимайтесь все выше и выше. Например, подложка должна обладать отличными электрическими характеристиками и хорошей химической стабильностью. С увеличением частоты сигнала питания потери сигнала на подложке должны быть очень малыми, что подчеркивает важность высокочастотных печатных плат.

В последние годы, когда мы занимаемся обработкой печатных плат для заказчиков, мы обнаруживаем, что все больше и больше продуктов для заказчиков используют высокочастотные печатные платы. Почему так много продуктов используют высокочастотные печатные платы? В чем преимущества высокочастотных печатных плат?

По мере быстрого развития технологий производства электронных изделий традиционные печатные платы не в состоянии удовлетворить требованиям к плотности установки компонентов и энергопотреблению. Но если внедрить концепцию проектирования печатных плат высокой плотности, электронные изделия могут получить следующие преимущества:

1.Один и тот же дизайн изделия позволяет сократить количество слоев несущей плиты, увеличить плотность и снизить затраты.

2.Увеличьте плотность проводки и используйте тонкие провода с микроотверстиями для увеличения пропускной способности сети в пределах рабочей зоны, что может удовлетворить требования к сборке контактных компонентов с высокой плотностью и облегчить использование современных конструкций.

3. Использование соединения с микроотверстиями позволяет сократить расстояние контакта, уменьшить отражение сигнала и перекрестные помехи между линиями. Компоненты могут обладать лучшими электрическими свойствами и точностью передачи сигнала.

4. Конструкция имеет меньшую толщину диэлектрика и меньшую потенциальную индуктивность.

5.Микроотверстия имеют низкое соотношение сторон, а надежность передачи сигнала выше, чем у обычных сквозных отверстий.

6.Технология микроотверстий позволяет сократить расстояние между заземляющим и сигнальным слоями, тем самым уменьшая помехи от радиочастот/электромагнитных волн/электростатического разряда (RFI/EMI/ESD). Количество заземляющих проводов может быть увеличено, чтобы предотвратить повреждение компонентов при мгновенном разряде из-за накопления статического электричества.

7.Микропоры могут повысить гибкость конфигурации схемы и упростить ее проектирование.

8.Современные и популярные электронные изделия должны быть не только мобильными и энергосберегающими, но и удобными в носке и красивыми на вид. Конечно, самое главное, чтобы они были доступными по цене и их можно было заменить в соответствии с модой.

9.In в современных электронных изделиях все больше и больше применений требуют высокочастотных печатных плат для обеспечения высокоскоростной передачи и обработки сигналов.

10.Высокочастотные печатные платы широко используются в высокочастотных приложениях, таких как коммуникационное оборудование, радиолокационные системы, спутниковая связь и беспроводное сетевое оборудование. Например, чипы для мобильных телефонов, антенны, высокоскоростные радиолокационные системы и т.д. все они требуют высокочастотных печатных плат для обеспечения высокоскоростной передачи сигналов и вычислений.

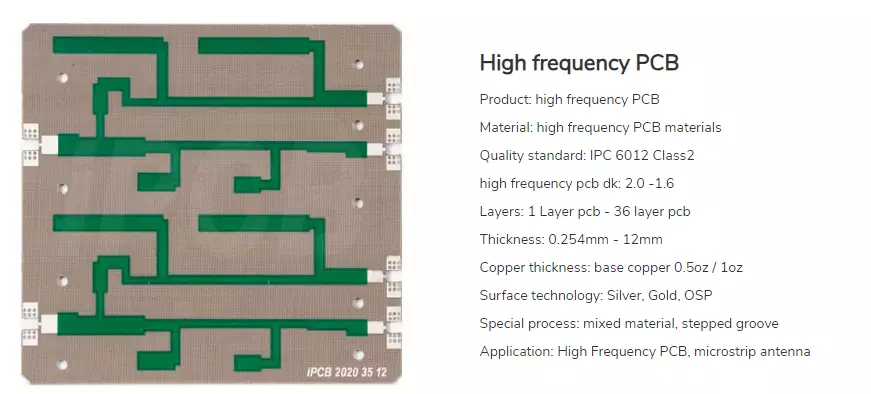

Высокочастотная печатная плата

К высокочастотной печатной плате предъявляются некоторые особые требования при проектировании и изготовлении по сравнению с обычными печатными платами.

1.Прежде всего, высокочастотная печатная плата должна иметь многослойную структуру, которая включает в себя несколько сигнальных слоев и слоев заземления для обеспечения лучшей изоляции сигнала и снижения уровня шума.

2. Высокочастотная печатная плата требует специальной технологии подключения, такой как микрополосковые линии и коаксиальные кабели, для уменьшения потерь сигнала и перекрестных помех.Кроме того, высокочастотная печатная плата также требует точного контроля импеданса и размеров для обеспечения стабильной передачи сигнала и согласования.

3.Для проектирования и производства высокочастотных печатных плат требуются опытные инженеры и высокоточное оборудование.

4.Компании-производители печатных плат предоставляют комплексные решения, включая проектирование, ламинирование и изготовление печатных плат, для удовлетворения потребностей высокочастотных электронных устройств.

Высокочастотная печатная плата обладает более высокой производительностью и стабильностью и может удовлетворить потребности в высокоскоростной передаче и обработке сигналов.В современном оборудовании связи, радиолокационных системах и беспроводных сетях применение и важность высокочастотных печатных плат очевидны.Благодаря использованию специальных материалов для печатных плат и технологии изготовления высокочастотных печатных плат можно добиться стабильной передачи и согласования высокочастотных сигналов, обеспечивая надежную поддержку высокочастотных приложений.
