ПЕЧАТНАЯ PCB - Производство аудио PCB

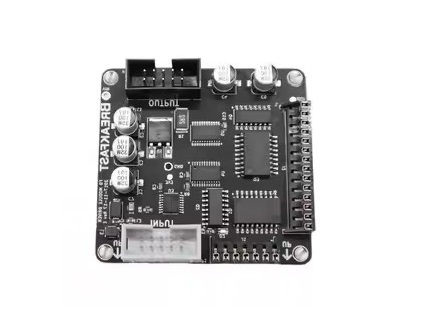

Аудио PCB - это вид печатной платы, специально используемой для аудиооборудования. Он отвечает за перенос и подключение различных электронных компонентов в

аудиооборудовании, таких как резисторы, конденсаторы, транзисторы, интегральные схемы и так далее.

Проектирование и изготовление аудио ПХП должны учитывать характеристики и требования аудиосигналов, такие как верность сигнала, подавление шума, защита от помех и

другие факторы. В то же время аудио-платы также должны работать с другими компонентами аудио-оборудования для реализации усиления, фильтрации, смешивания и других

функций аудио-сигналов.

Меры предосторожности для дизайна аудио PCB:

1. Выровнение сигнала микрофона должно иметь ширину линии 8mil или более.

2. Аудиоин и Аудиаут не должны контролировать импеданс, выравнивание должно быть утолщено до 15 миль, весь пакет обработки земли, и интервал 300 миль должен играть землю над отверстием.

3. Сигнал SPDIF рекомендуется во всей обработке грунта пакета, интервал выравнивания грунта пакета 300mil или менее должен иметь грунт над отверстием.

4. Выходы левого и правого каналов наушников должны быть обернуты независимо, чтобы избежать перекрестного разговора и оптимизировать изоляцию, и рекомендуется, чтобы ширина выравнивания была больше 10mil.

5. Все сигналы CLK рекомендуется подключить в серии с 22-омными резисторами и разместить близко к RK3588 для улучшения качества сигнала.

6. Все сигналы CLK не должны быть рядом друг с другом, чтобы избежать перекрестного разговора; часовые сигналы должны быть обернуты по всей независимой земле, обернутые в пределах 300mil интервала выравнивания должны играть землю над отверстием.

7. Конденсатор разъединения каждого источника питания IO чипа должен быть размещен близко к чипу.  8.

8. Аудиоинтерфейс в соответствии со структурой размещения, нет никаких структурных требований, насколько это возможно, размещено на краю доски, легко подключить и играть.

9. IC размещен вблизи интерфейса, не размещайте слишком далеко, аналоговые сигналы как можно короче.

10. Используйте дифференциальные сигналы: аудио устройства с дифференциальными входами могут подавлять шум. Дифференциальные сигналы в середине общего не могут быть добавлены к земле (на основе применения принципа дифференциальных сигналов самый важный момент - воспользоваться взаимной связью между дифференциальными сигналами, чтобы принести преимущества, такие как устранение магнитного потока, шумный иммунитет и так далее. Если вы добавите линию земли в середине, то разрушите эффект связывания).

11.Устройства ESD должны быть размещены близко к аудиоинтерфейсу, выравнивание должно обеспечить, чтобы устройство ESD в аудиоинтерфейсе не пробивало отверстие в слое.

12.Все аудиосигнальные линии должны быть направлены далеко от индуктивных областей, далеко от радиосигналов и устройств.

Для интерфейса I2S, подключенного к нескольким устройствам, соответствующие CLK должны быть подключены с помощью топологии выравнивания с цепью маргаритки; для интерфейса PDM, подключенного к нескольким устройствам, соответствующие CLK должны быть подключены с помощью топологии выравнивания цепочки маргаритки; Если существует достаточно GPIO, оба CLK в рамках группы интерфейсов PDM могут быть использованы для оптимизации разветвления выравнивания.

Все аудиосигналы должны держаться подальше от высокоскоростных сигнальных линий, таких как ЖК и DRAM. Запрещается маршрутизировать в соседнем слое высокоскоростных сигнальных линий. Приблизительный слой аудиосигналов должен быть земной плоскостью, и запрещено пробивать отверстие для смены слоя вблизи высокоскоростных сигнальных линий.

14.Аналоговая/цифровая изоляция разделения земли: в основном правильно разделить аналоговую/цифровую изоляцию земли. Но одна вещь, которую следует отметить, заключается в том, что сигнальная линия пытается не пересекать разделенное место и не позволяет слишком сильно изменять путь мощности и возвращения сигнала.

15. Линия соединения сигнала SPKP / SPKN и вся группа наземного пакета, ширина линии в соответствии с выходом пикового тока для расчета и попытаться сократить линию для контроля сопротивления линии.

16. выход усилителя динамика, если размещены бисеры, фильтр LC и другие устройства, рекомендуется размещать близко к выходу усилителя, может оптимизировать ЭМИ.

17.Аналоговые схемы используют звездное заземление: усилители аудио-мощности обычно потребляют много тока, что может негативно повлиять на их заземление или другое ссылочное заземление. Однако можно превратить все неиспользованные участки доски в заземление. Наземное покрытие реализуется вблизи сигнальных следов для того, чтобы направлять избыточную высокочастотную энергию из сигнальных линий на землю через емкостное соединение.

18.Когда микрофон подключен с одним концом, сигналы MIC направляются отдельно и обернуты землей; Когда микрофон подключен дифференциально, особенно в большинстве

случаев псевдодифференциального, он также должен быть маршрутизирован в соответствии с дифференциалом и обернут землей во всей группе.

19.Тщательное рассмотрение плана земли: идеальный план земли должен разделять различные типы схем в разных областях.

20.Для базы гарнитуры, диод защиты микрофона TVS, размещенный как можно ближе к базе соединения, топология сигнала: база гарнитуры / микрофон → TVS →  IC; это делает

возникновение явления ESD, ослабление тока ESD через устройство TVS в первую очередь; Выровнение устройства TVS не имеет стволов, заземливающие штифты TVS рекомендуется

попытаться увеличить землю над отверстием, чтобы обеспечить, что по крайней мере два 0,4 мм × 0,2 мм над отверстием, чтобы укрепить электростатический разряд. Мм отверстия

для укрепления электростатической мощности разряда.

В настоящее время, Аудио PCB признаны топ-рейтинг аудио продуктов брендов: McIntosh, BOSE, ONKYO, Marantz, YAMAHA, Harman Kardon и т.д., развитие аудио продуктов является

положительным перспективой, технологические инновации, рост спроса на рынке, и высокоскоростная сетевая поддержка будет продолжать содействовать развитию этой области.
