ПЕЧАТНАЯ PCB - Процесс производства печатных плат с обратным сверлением

Печатная плата с обратным сверлением - это печатная плата, которая использует метод сверления с контролируемой глубиной для просверливания стенки заглушки сквозного отверстия соединителя или сигнального сквозного отверстия с помощью вторичного бурового трубопровода.

Как показано на рисунке ниже, после того, как сквозному отверстию придана форма, лишняя заглушка сквозного отверстия печатной платы удаляется путем вторичного сверления с обратной стороны, конечно, диаметр сверла для обратного сверления должен быть больше диаметра отверстия для сквозного отверстия, и в соответствии с обработкой уровень допуска на глубину сверления в отверстиях печатной платы не может быть нарушен на основе соединения отверстий печатной платы и выравнивания для обеспечения того, чтобы длина оставшейся заглушки была как можно меньше, то есть так называемого сверления с контролируемой глубиной.

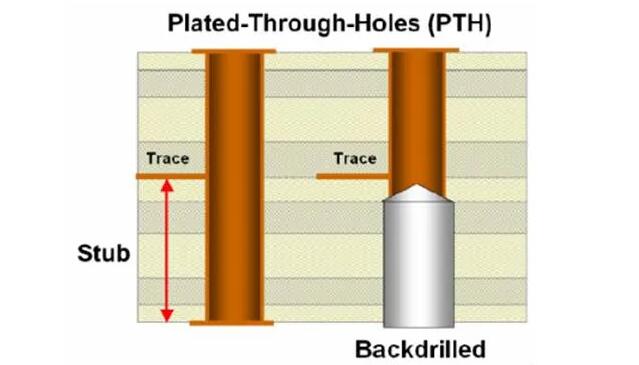

Схема обратного бурения сквозных отверстий

На приведенной выше диаграмме показан профиль обратного просверливания сквозного отверстия: левая сторона - обычное сигнальное сквозное отверстие; правая сторона - схема сквозного отверстия после обратного просверливания, которая показывает, что сквозное отверстие просверливается от нижнего слоя до сигнального слоя, где находится сигнальное отверстие. найдена трассировка выравнивания.

Технология обратного сверления устраняет эффект паразитной емкости, вызванный заглушкой на стенке отверстия, и обеспечивает соответствие полного сопротивления сквозного отверстия в канале связи с полным сопротивлением выравнивания, что уменьшает отражение сигнала и улучшает его качество.

Обратное сверление является одной из наиболее экономичных и результативных технологий для повышения производительности передачи данных по каналам. Использование технологии обратного сверления приведет к некоторому увеличению затрат на производство печатных плат.

Классификация одноплатных обратных сверлильных устройств

Существует два типа обратного сверления: одностороннее обратное сверление и двустороннее обратное сверление.

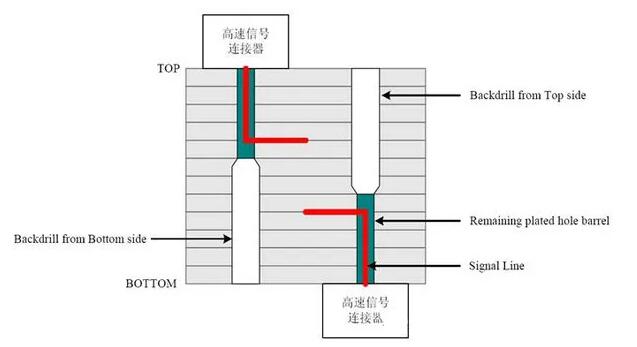

Одностороннее сверление можно разделить на сверление с ВЕРХНЕЙ стороны или с НИЖНЕЙ стороны. Отверстия для штифтов соединительных вставок могут быть просверлены только со стороны, противоположной стороне, на которой расположен разъем. Если на верхней и НИЖНЕЙ сторонах печатной платы установлены высокоскоростные сигнальные разъемы, требуется двустороннее обратное сверление, как показано ниже.

Двусторонние бриллианты с обратной стороны

Благодаря точности контроля глубины обратного сверления текущие возможности отрасли могут достигать ±4 мил, а возможности китайских поставщиков - ±6 мил. Чтобы повысить надежность, лучше сохранить некоторую избыточность в конструкции, и рекомендуется соблюдать следующие требования к конструкции.

Правила выполнения обратной просверливки при проектировании печатных плат

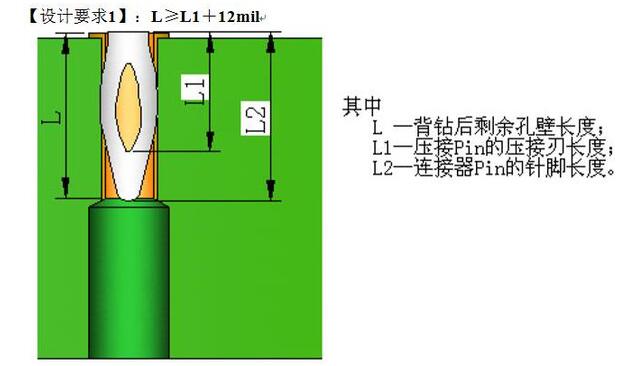

1) "Оставшаяся длина стенки отверстия" в печатной плате для обжимных разъемов.

На рисунке ниже показано требование: L≥L1+12 мил.

Длина оставшейся стенки отверстия для обратного сверления

Исходя из приведенного выше соотношения, можно рассчитать минимальные требования к оставшейся стенке отверстия для различных поперечных отверстий соединителя.

Следует отметить, что допуск L1 на длину обжимной кромки соединителя диаметром 2 мм немного больше, поэтому при определении длины L его немного ослабляют.

2) Контроль глубины обратного бурения

Рекомендуется контролировать глубину просверливания, чтобы заглушка оставалась не менее 8 мм, при настройке слоя необходимо учитывать толщину материала, чтобы избежать возникновения ситуации, когда выравнивание не соответствует ситуации просверливания. Рекомендуется контролировать глубину просверливания между двумя слоями, толщина между двумя слоями должна составлять ≥12 мил.

Например: заднее сверлильное отверстие 1, когда расстояние между двумя соседними слоями (например, L12/L13, L13/L14) не превышает ≥ 12 мил, а расстояние между слоями L12/L14 ≥ 12 мил, рекомендуется, чтобы глубина задних сверлильных отверстий была равна L12/L14; задние сверлильные отверстия 2/3, если расстояние между слоями L9/L10 составляет ≥ 12 мил, рекомендуется контролировать глубину отверстий для обратного сверления в слоях L9/L10 между контрольными.

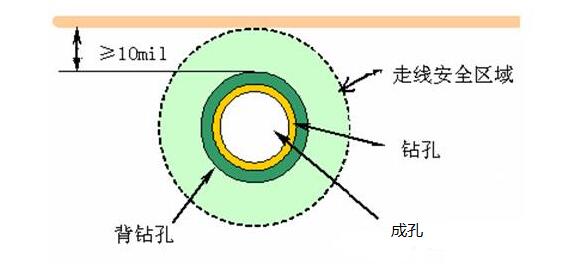

3) Выравнивание печатной платы по расстоянию между отверстиями, просверленными с обратной стороны

Расстояние от выравнивания печатной платы до края отверстия, просверленного с обратной стороны, составляет ≥10 мил.

Выравнивание печатной платы по расстоянию между просверленными отверстиями

4) Размер диаметра отверстия для обратного сверления

Диаметр отверстия для обратного сверления (D) = диаметр отверстия для обратного сверления (d) + 10 мм

Диаметр отверстий для обратного сверления составляет ≥ 0,25 мм от внутренней графической рекомендации и ≥ 0,3 мм от внешней графической рекомендации.

Расстояние от отверстия для просверливания с обратной стороны до отверстия для просверливания с обратной стороны должно составлять ≥0,25 мм.

5) Требования к конструкции диска для сварки отверстий с обратной стороны

После просверливания поперечного отверстия в диске не остается медного кольца.

Для того чтобы рекомендовать диски для сварки отверстий с обратным сверлением, требуется следующая конструкция:

Диаметр сварочного диска на стороне с обратной просверливаемой поверхностью меньше диаметра отверстия с обратной просверливаемой поверхностью;

Рекомендуется использовать прокладки для внутреннего слоя без поддона.

6) Технология обработки поверхности печатных плат с обратной просверливаемой поверхностью.

Обработка поверхности печатной платы с обратной просверливкой требует использования OSP или химического оловянного покрытия, а использование HASL запрещено;

Нерабочие накладки на внутреннем слое печатной платы предназначены для использования без лотка.

Добавить текст в слой Smartdrill: ФУНКЦИОНАЛЬНЫЕ НАКЛАДКИ НА ВНУТРЕННИХ СИГНАЛЬНЫХ СЛОЯХ НЕ ДОЛЖНЫ использоваться.

БЫТЬ УДАЛЕННЫМ.

Советы: Отверстия с обратной просверливкой и поверхности с обратной просверливкой нельзя использовать для тестирования ИКТ одновременно.

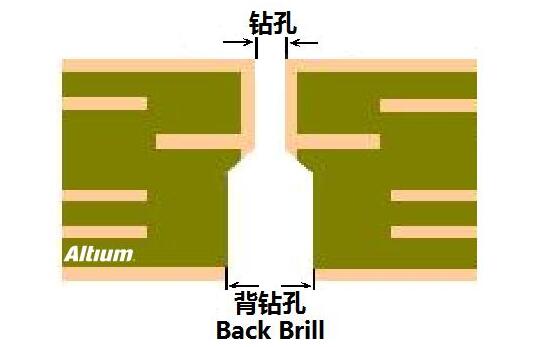

Обратное бурение

Насколько высокую скорость передачи сигналов следует использовать при проектировании печатных плат с обратной просверливкой?

Общее понимание заключается в том, что при проектировании печатных плат с обратной просверливкой необходимо учитывать сигналы со скоростью ≥ 5 Гбит/с.

Конечно, проектирование высокоскоростных межсоединений - это систематический проект. Если мощность микросхемы достаточно высока или системное соединение не такое длинное, качество сигнала может ухудшиться и без проектирования с обратной просверливкой. Таким образом, самый надежный способ определить, нужна ли печатная плата с обратной просверливкой, - это смоделировать системное соединение.
