Электронный дизайн - В чем разница между упаковкой BGA и упаковкой LGA?

За последние 30 лет перед электронной промышленностью открылись беспрецедентные возможности для развития.Вслед за рынком стремительно развиваются различные электронные продукты.Для производителей электроники стало крайне важно повысить уровень обработки и завоевать долю рынка.

Существует множество типов технологий упаковки микросхем, таких как COB, QFN, BGA, PLCC,etc.As выбор конвейера упаковки зависит от структуры микросхемы.

Что касается обработки патчей SMT, то BGA-сварку и LGA-сварку LGA можно рассматривать как относительно сложный процесс.В последние несколько лет при производстве рентгеновского оборудования для тестирования мы часто сталкивались с необходимостью использования рентгеновского излучения для обнаружения BGA-сварки, SMT-патчей и других процессов.Качество конечного продукта.

В чем разница между упаковкой BGA и упаковкой LGA?

Полное название BGA - BALL GRID ARRAY, что означает "Пакет с шариковой сеткой".

В пакете BGA используются сферические паяные соединения для соединения микросхемы и материнской платы.Эти сферические паяные соединения расположены в нижней части микросхемы.При установке микросхемы в корпусе BGA обычно необходимо использовать тепловую пушку или охлаждающую жидкость для нагрева или охлаждения микросхемы, чтобы можно было соединить шариковые паяные соединения в нижней части с контактными площадками на материнской плате.

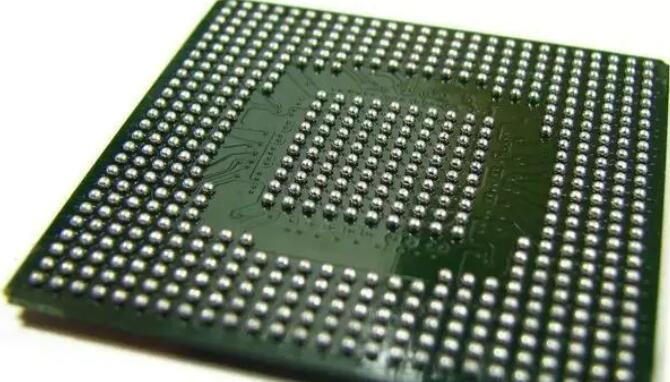

Пакет BGA

Полное название LGA - LAND GRID ARRAY, что означает пакет с плоской сеткой. Пакет LGA по сути является обратной версией пакета BGA.В нем паяные соединения размещаются в нижней части материнской платы.Микросхемы в корпусе LGA имеют множество небольших крепежных элементов, которые легко вставляются в отверстия на материнской плате. После создания схем подключения добавьте теплоотвод в верхнюю часть платы.

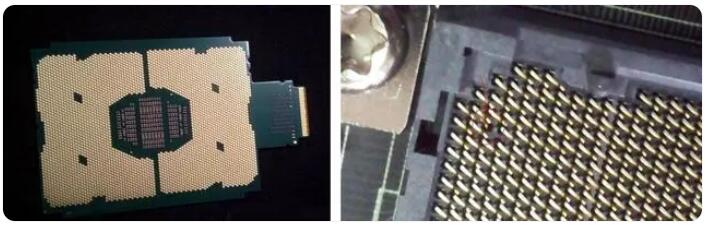

Пакет LGA

Упаковка BGA и упаковка LGA сильно отличаются друг от друга.

1. Упаковка BGA относительно небольшая и не имеет контактов для пайки.

2. В упаковке BGA используется сварка без контактов. Контакты не видны снаружи. Это одноразовый упаковочный трубопровод. После сварки вам необходимо воспользоваться профессиональными инструментами, если потребуется разобрать его. Все контакты для подключения LGA приварены к материнской плате. Это видно и может быть заменено по отдельности.

3. Корпус BGA меньше, чем корпус LGA, и обладает относительно низкой теплопроводностью.

4. Чем больше размер, тем выше энергопотребление. Корпус BGA меньше, чем корпус LGA, поэтому энергопотребление также меньше. Это также является причиной того, что микросхемы BGA становятся все меньше и меньше по размеру. Чем меньше их емкость, тем меньше энергопотребление, и они более конкурентоспособны во всех аспектах, таких как более длительное время ожидания и более высокая стоимость.
