В сфере электроники печатные платы (PCB) служат основой практически всех электронных устройств. В основе каждой ПХД находится «пустая плата ПХД» – простая, нерезрезанная

плата, которая имеет потенциал стать ключевым компонентом в сложной электронике. В этой статье углубляется в значение пустой платы PCB, ее состав, производственные процессы

и жизненно важную роль, которую она играет в современной электронике.


Что такое пустая плата PCB?

Порожняя плата ПХД по существу является необкладенным листом и з материала подложки, ожидающим добавления проводящих следов, подложки и компонентов, которые позволят

ей работать в электронной схеме. Эти доски доступны в различных размерах, формах и материалах в зависимости от их предназначенного применения. Без гравирования и сборки

компонентов, пустая плата PCB является простой рамкой, но она представляет собой важную отправную точку любого электронного дизайна.



Как правило, пустые платы PCB   состоят из непроводительного субстратного материала, такого как стекловолокно или эпоксидная смола. Верхней части подложки ламинируются

медные слои, хотя в случае «пустой» доски эти слои еще не были выгравированы, чтобы сформировать пути, которые в конечном счете направляют электрические токи. В зависимости

 от предполагаемой сложности, доска может иметь несколько слоев или только один.


Важность пустых плат PCB

Хотя пустые платы PCB могут показаться незначительными на первый взгляд, они служат основой для построения сложных схем, которые обеспечивают питание современных электронных

устройств. От потребительских гаджетов, таких как смартфоны, до сложных аэрокосмических систем, почти каждое современное электронное устройство начинает свое путешествие

как пустая плата.


Эта неокрашенная доска предоставляет инженерам и дизайнерам пустое полотно, позволяющее им адаптировать дизайн к конкретным требованиям. В зависимости от конструкции

 схемы и желаемой функциональности инженеры могут выгравировать индивидуальные узоры на слои, покрытые медью, бурить проездки и добавлять компоненты. Гибкость и

адаптируемость пустых плат PCB делают их бесценными в постоянно развивающемся мире электроники.



Типы пустых плат PCB

Пустые платы ПХ могут существенно варьироваться в зависимости от их предназначенного использования и требований к производительности. Ниже приведены некоторые общие типы:

Однослойная пустая ПХД: Эти доски в самой простой форме, с только одним слоем проводящего материала. Они используются в основных электронных устройствах, таких как калькуляторы и небольшие приборы.

Двуслойная пустая PCB: Эти платы имеют два слоя меди и могут поддерживать более сложные схемы. Этот тип обычно используется в потребительской электронике, такой как мобильные телефоны и цифровые камеры.

Многослойная пустая ПХД: По мере увеличения сложности устройств, увеличивается и количество слоев в ПХД. Многослойные платы могут иметь до 50 слоев и часто встречаются в высокопроизводительной электронике, такой как компьютеры и передовое медицинское оборудование.

Высокочастотные пустые платы: эти платы предназначены для обработки высокоскоростных сигналов и частот, что делает их важными для телекоммуникационного оборудования и высокопроизводительных вычислений.

Гибкие и жестко-гибкие пустые ПХД: в отличие от традиционных жестких ПХД, гибкие пустые платы могут сгибаться и сгибаться, предлагая большую универсальность с точки зрения использования пространства в компактных устройствах. Они распространены в носимых технологиях и гибких дисплеях.

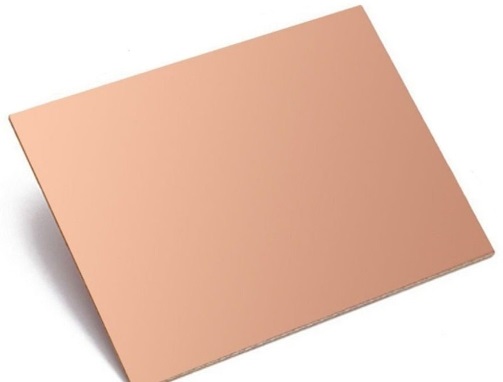

blank pcb board

Материалы, используемые в пустых платах PCB

Материал, выбранный для пустой платы PCB, может резко повлиять на ее производительность. В то время как наиболее распространенной подложкой является FR4, тип эпоксидного

материала, усиленного стекловолокном, используются другие материалы на основе применения:

FR4: Наиболее широко используемый материал в пустых ПХД из-за его отличной электроизоляции и теплового сопротивления. Он является экономически эффективным и подходит

для большинства потребительской электроники.

Алюминий: часто используется в приложениях, где рассеивание тепла является приоритетом, таким как светодиодное освещение и автомобильная электроника.

Керамика: ПХД на основе керамики используются в высокотемпературных условиях, таких как аэрокосмические и военные приложения, из-за их отличных тепловых свойств и механической

прочности.

Высокочастотные приложения, такие как радиочастотные и микроволновые системы, требуют специализированных материалов, таких как Rogers, которые обеспечивают отличную

целостность сигнала и низкую диэлектрическую потерю.



Процесс производства пустых плат PCB

Производство пустой ПХД включает в себя несколько этапов, все из которых имеют решающее значение для обеспечения качества и надежности конечного продукта:

Подготовка материала: выбранный материал подложки готовится, обычно в листах, и тонкий медный слой ламинируется на обе стороны (для двусторонних ПХД) или только на одну сторону (для односторонних ПХД).

Медный покрытие: подложка покрыта тонким слоем меди, который позже будет гравирован для создания проводящих путей. На многослойных досках складываются чередующиеся слои меди и подложки.

Ламинирование: Для многослойных досок подложка и медные слои ламинируются под высоким давлением и теплом, чтобы сформировать твердую, единую доску. Выровнение каждого слоя имеет решающее значение для поддержания целостности сигнала в сложных схемах.

Сверление: в то время как пустая плата PCB все еще не имеет особенностей, она может подвергнуться сверлению, чтобы создать отверстия для монтажа компонентов или формирования витаров, которые соединяют различные слои.

На этом этапе ПХД считается «пустой», потому что ей не хватает проводящих следов и компонентов, которые позже определят ее функциональность.



Пустые ПХД в прототипировании и индивидуальных конструкциях

Одним из наиболее распространенных видов применения для пустых плат PCB является этап прототипирования разработки продукта. Инженеры и конструкторы используют пустые

ПХД для тестирования новых конструкций схем, вносят изменения и корректировки по мере необходимости до перехода к массовому производству. Гибкость пустых плат PCB

позволяет быстрые итерации, что имеет решающее значение в таких отраслях, как телекоммуникации, автомобильная промышленность и потребительская электроника, где быстрые

инновации имеют важное значение.


Кроме того, пустые ПХД являются ключевым компонентом индивидуальных конструкций. Компании, требующие специализированных решений, таких как аэрокосмические или

медицинские технологии, часто начинают с пустой платы PCB для создания полностью настроенной схемы. Пустое холст позволяет интегрировать уникальные функции, позволяя

производителям проектировать схемы, которые отвечают строгим требованиям к производительности, долговечности и окружающей среде.



Будущее пустых плат PCB

По мере того как технологии продолжают развиваться, ожидается, что пустые платы PCB будут развиваться, становясь более сложными и эффективными. Такие инновации, как гибкая,

 носимая электроника, миниатюризация и рост Интернета вещей (IoT), продвинут границы того, чего могут достичь пустые платы PCB. В частности, спрос на платы, которые могут

обрабатывать более высокие частоты и поддерживать более быстрые скорости передачи данных, будет стимулировать прогресс в материалах и производстве.


Кроме того, устойчивость становится важной проблемой в электронной промышленности. Растет интерес к разработке экологически чистых пустых плат ПХД, использованию

биоразлагаемых материалов и сокращению опасных отходов в производственном процессе.



Вывод

Хотя часто игнорируются в пользу их более сложных, наполненных компонентами коллег, пустые платы PCB являются важной основой современной электроники. От базовых однослойных плат до многослойных, высокопроизводительных конструкций, эти неокрашенные листы являются ключом к созданию следующего поколения электронных устройств. По мере развития технологий и появления новых приложений, пустые платы PCB будут продолжать оставаться жизненно важной частью инноваций, обеспечивая пустое полотно для инженеров и дизайнеров, формирующих наше будущее.
