Технология PCB - Что означают разные цвета печатных плат?

Когда мы получаем печатную плату, самое понятное, что бросается в глаза, - это ее цвет. Распространенные цвета печатных плат включают зеленый, черный, синий, красный, желтый и т.д. Каковы требования к печатным платам разных цветов?

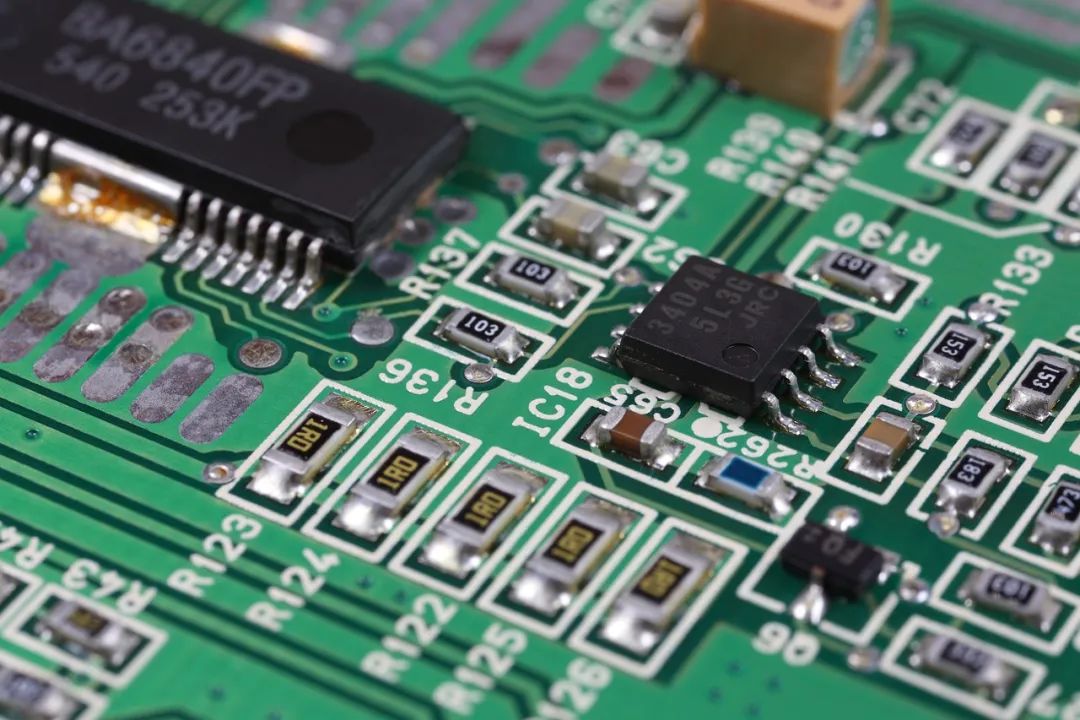

Зеленая печатная плата

Зеленая печатная плата является самой распространенной и дешевой на рынке. Почему? Основные причины заключаются в следующем:

Зеленый цвет меньше раздражает глаза. С детства учителя говорили нам, что зеленый полезен для глаз, защищает их и предотвращает переутомление. Производственный и обслуживающий персонал не склонен к утомлению глаз при длительном просмотре печатных плат, и это приводит к меньшему повреждению глаз.

  2. Низкая стоимость. Поскольку зеленый цвет является основным в производственном процессе, объем закупок зеленой краски, естественно, будет больше, а стоимость покупки зеленой краски будет ниже, чем у других цветов. В то же время использование краски одного и того же цвета в массовом производстве также может снизить затраты на замену линии.

  3. После SMT-пайки плата должна пройти лужение, заплатку и окончательную проверку AOI. Все эти процессы требуют оптической калибровки позиционирования. Зеленый цвет фона лучше подходит для эффекта распознавания прибором.

Зеленая печатная плата

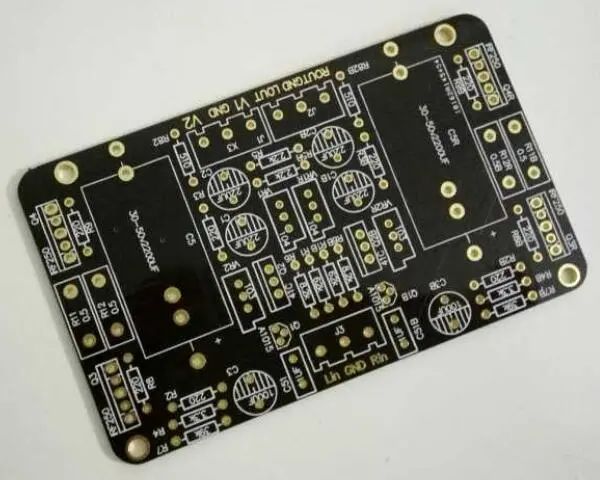

Черная печатная плата

Некоторые люди думают, что черные печатные платы представляют собой высококачественные материалы, но на самом деле это представление неверно. Причина, по которой "цвет обозначает высокое или низкое качество", заключается в том, что производителям нравится использовать черные печатные платы для производства высококачественных продуктов и использовать красный, синий, зеленый, желтый и т.д. для производства недорогих продуктов. Кроме того, черные печатные платы не очень удобны в изготовлении и использовании, поскольку следы на их поверхности почти полностью исчезают, что очень затрудняет последующий ремонт. Кроме того, в черных печатных платах труднее всего проделывать отверстия, поэтому их выход относительно ниже, чем в других цветных печатных платах, поэтому цена на черные относительно выше.

Черная печатная плата

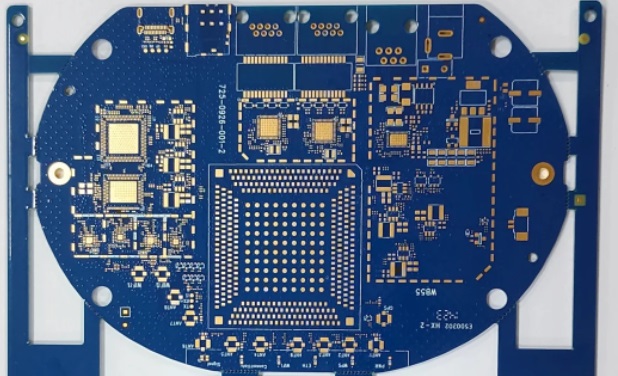

Синяя печатная плата

Печатные платы Blue превосходно подходят для прецизионного производства, высокочастотных применений и дифференциации бренда. Их основная ценность заключается в обеспечении баланса между производительностью, надежностью и удобством для пользователя. При выборе необходимо учитывать стоимость и конкретные потребности. Например, производители бытовой электроники могут предпочесть синий цвет для повышения привлекательности продаж, в то время как большое количество недорогих товаров по-прежнему предпочитают традиционный зеленый.

Синяя печатная плата

1. Визуальная и производственная оптимизация

(1) Обнаружение высокой контрастности: контраст между синим фоном и белой шелкографией (около 70% или более) лучше, чем у зеленого, что удобно для ручного визуального контроля и использования оборудования AOI для выявления незначительных дефектов (таких как холодные паяные соединения).

(2) Уменьшает блики: При длительной эксплуатации синий цвет лучше снимает зрительную усталость, чем ярко-зеленый, и подходит для отладки монтажных плат высокой плотности (таких как промышленные платы управления).

2. Бренд и удобство использования

(1) Синий цвет символизирует технологичность и часто используется в продуктах высокого класса (таких как материнские платы ASUS ROG и платы управления дронами DJI) для повышения узнаваемости бренда.

(2) В открытых устройствах среднего класса (таких как компьютерное оборудование RGB) синие печатные платы могут сочетаться со световыми эффектами и улучшать эстетику.

3. Специальная адаптируемость к приложениям.

(1) Защита от ультрафиолета: Некоторые синие чернила содержат анти-ультрафиолетовые добавки и подходят для наружного оборудования (например, солнечных инверторов).

(2) Индивидуальные потребности: В военной или аэрокосмической областях могут использоваться специальные слои синей паяльной маски для различения функциональных модулей (таких как области радиочастотного излучения и источника питания).

Печатные платы (ПХД) обычно состоят из контактных площадок, переходных отверстий, паяльной маски, шелкографии, медных проводов и различных компонентов. Среди них паяльная маска относится к той части печатной платы, которая должна быть окрашена в зеленый цвет. Как мы уже узнали из предыдущего введения, чернила для паяльной маски могут быть не только зелеными, но и красными, желтыми, синими, фиолетовыми, черными и т.д., но зеленый цвет является наиболее распространенным. Роль паяльной маски:

(1) Предотвращение физического разъединения проводящей цепи;

(2) Предотвращайте короткие замыкания, вызванные перемычками в процессе сварки.;

(3) Сваривайте только те детали, которые необходимо сварить, чтобы избежать потери припоя;

(4) Уменьшите загрязнение сварочного бака медью;

(5) Предотвратите ухудшение изоляции и коррозию, вызванные внешними факторами окружающей среды, такими как пыль и влага;

(6) Он обладает высокой изоляцией, что позволяет увеличить плотность схемы.

Разница между печатными платами разных цветов заключается в различном цвете паяльной маски, нанесенной на торцевую часть. Если конструкция печатной платы и производственный процесс в точности совпадают, цвет не окажет никакого влияния на производительность или тепловыделение.
