ПЕЧАТНАЯ PCB - Технология скрытого сопротивления при изготовлении печатных плат

Технология скрытого проектирования печатных плат - это новая технология изготовления сухих печатных плат высокой плотности и большой емкости, которая может быть использована в процессе изготовления печатных плат, интегрированных в слой медной фольги, а не как отдельный компонент, установленный на поверхности печатной платы. Благодаря использованию специальных тонкопленочных материалов из никелевых сплавов для нанесения покрытия и в соответствии с требованиями дизайна путем травления различных форм достигается требуемое значение сопротивления резистора. Процесс скрытого сопротивления печатной платы - это печатная плата, размещенная внутри резисторного процесса, для решения традиционных настольных наклеек на печатной плате в тех проблемах, с которыми мы сталкиваемся сейчас, сопротивление печатной платы обеспечивается с помощью технологии патчей, непосредственно приваренных к поверхности платы, в то время как процесс скрытого сопротивления будет заключаться в резисторе, встроенном во внутренние слои печатной платы. плата, резистор будет встроен во внутренние слои печатной платы. Встроенные во внутренний слой печатной платы, заглубленные печатные платы с сопротивлением, включая основную плату, заглубленные компоненты сопротивления и установленные на основной плате во внутреннем слое линейной графики и так далее. Сценарии применения скрытого резистора включают в себя повышающие и понижающий резисторы, согласующие резисторы, оконечные резисторы и т.д. В цифровых схемах. В радиочастотных и микроволновых схемах скрытое сопротивление может использоваться для согласования схем, распределения мощности и изоляции. Кроме того, он также подходит для резисторов ограничения тока и разделения напряжения в фотодиодных цепях.

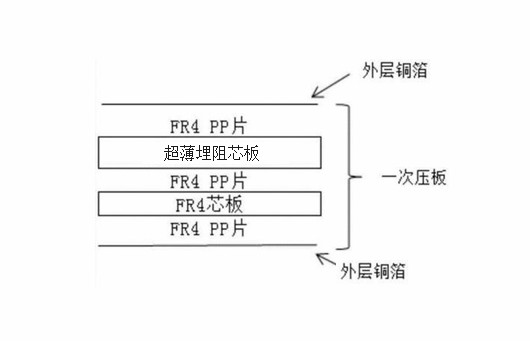

В процессе изготовления заглубленной печатной платы с сопротивлением, как правило, на поверхности основной платы, покрытой трафаретной структурой, в структуре трафарета имеются отверстия, проводящая углеродная паста заполняется в предварительно заданные отверстия в структуре трафарета, которые отверждаются проводящей углеродной пастой для формирования заглубленного резистивного элемента, расположенного в центре печатной платы. на поверхности основной платы, а затем заглубленный резистивный элемент крепится к основной плате для получения заглубленной резистивной печатной платы. Такая печатная плата содержит, в порядке снизу вверх, первый диэлектрический слой, заглубленный резистор, линейный слой и второй диэлектрический слой, причем часть заглубленного резистора, на которой не предусмотрен линейный слой, покрыта полимерным изолирующим слоем снаружи заглубленного резистора, и при этом полимерный изолирующий слой имеет шероховатую поверхность с шероховатостью Rz более 0,01 мкм, а толщина полимерного изолирующего слоя в углах составляет не менее 0,1 мкм. Преимущества технологии скрытого монтажа резисторов заключаются в экономии места, снижении помех в цепи, улучшении целостности сигнала и уменьшении толщины печатной платы. Однако технология скрытого монтажа резисторов может быть относительно сложной в изготовлении и обслуживании, поскольку резисторы невозможно непосредственно осмотреть и заменить. Кроме того, встроенные резисторы обычно используются в электронике высокого класса и являются относительно дорогими в производстве.

В технологии встроенных резисторов единица измерения сопротивления обычно выражается в “омах на квадрат”, сокращенно “ОМ НА квадрат”. Это представляет собой величину сопротивления на единицу площади, а не фиксированное значение сопротивления в традиционном смысле. Например, если значение сопротивления материала составляет 100 Ом на квадратный дюйм, то квадратный резистор шириной 1 мм и длиной 1 мм будет иметь значение сопротивления 100 Ом. Если размеры станут прямоугольником шириной 1 мм и длиной 0,5 мм, то значение сопротивления составит 50 Ом. Основываясь на этом принципе, можно травить резисторы определенных форм и размеров в точном соответствии с требованиями дизайна печатной платы.

Поскольку технология скрытого резистора обеспечивает меньшую эквивалентную индуктивность и более высокую надежность пайки, она особенно хорошо подходит для аэрокосмических и военных применений, где производительность и надежность электронных компонентов имеют решающее значение. Хотя технология скрытых резисторов существует уже более 20 лет, она в основном использовалась в высококлассных приложениях, поскольку первоначальная высокая стоимость и зрелость технологии ограничивали ее широкое применение. Однако, поскольку производственные процессы продолжают совершенствоваться, а затраты снижаются, ожидается, что в будущем технология скрытого резиста будет использоваться более широко.

Преимущества технологии скрытого монтажа резисторов заключаются в следующем:

1. Экономия места: поскольку резисторы и конденсаторы встроены непосредственно во внутренние слои платы, это позволяет сэкономить место на печатной плате и сделать всю плату более компактной.

2. Снижение уровня шума в цепи: Встраивание резисторов и конденсаторов во внутренние слои платы снижает уровень электромагнитных помех и шума в цепи, а также повышает стабильность и невосприимчивость схемы к помехам.

3. Улучшите целостность сигнала: Использование встроенных резисторов и конденсаторов уменьшает задержку передачи и потери на отражение сигнала в цепи и повышает целостность и надежность передачи сигнала.

4. Уменьшенная толщина печатной платы: Поскольку резисторы и конденсаторы встроены во внутренние слои платы, толщина печатной платы может быть уменьшена, что делает всю плату тоньше и легче.

Однако процесс встраивания резисторов может быть относительно сложным в изготовлении и обслуживании, поскольку резисторы невозможно непосредственно наблюдать и заменять. Когда дело доходит до проектирования схем высокой плотности, процесс встраивания резисторов в печатную плату становится очень полезным методом. При традиционной компоновке печатных плат резисторы обычно припаиваются к поверхности печатной платы в виде кристалла. Однако при таком способе компоновки печатная плата занимает больше места и может вызывать шумы и помехи на поверхности.

Подробные этапы процесса создания скрытого сопротивления на печатной плате.

1. Создание внутренних слоев: В дополнение к обычным слоям (например, внешнему, внутреннему) при изготовлении печатной платы необходимо создавать отдельные внутренние слои специально для скрытых резисторов. Эти внутренние слои будут содержать области, в которые встроены резисторы. Внутренние слои обычно изготавливаются с использованием тех же технологий, что и при изготовлении обычных печатных плат, таких как нанесение покрытия, травление и т.д.

2. Комплекты резисторов/конденсаторов: Резисторы упаковываются в специальные пакеты для встраивания во внутренние слои печатной платы. Эти пакеты обычно имеют меньшую толщину, чтобы соответствовать толщине печатной платы, и обладают хорошей теплопроводностью.
