ПЕЧАТНАЯ PCB - Причины и предотвращение искажения ПХБ

Голые платы PCB будут испытывать искажение PCB во время сборки PCBA, что влияет на их урожайность. Кроме того, чрезмерное искажение ПХД также может повлиять на качество пастной печати. Во время процесса повторной пайки искривление ПХД также может повлиять на образование пачных соединений. Прежде чем мы найдем решения, которые помогут контролировать искажение ПХД, давайте быстро понять, что такое искажение ПХД?

Что такое PCB warpage?

Обычно все части ПХД должны быть в контакте с поверхностью. Однако иногда это не происходит из-за различных стрессов. Мы сталкиваемся с ситуациями, когда некоторые части платы PCB изгибаются вверх, а некоторые - вниз, в результате чего возникают положительные и отрицательные искривления.

Иногда изгиб может быть вдоль оси или диагонали доски. ПХД иногда также вызывает искажения. Все это примеры искажения ПХБ.

Причины PCB Warpage

1. Внутреннее напряжение на медную пленку вызывает искажение ПХД. Даже при комнатной температуре это можно сделать без какой-либо тепловой обработки.

2. Во время процессов, связанных с изменением температуры, таких как повторная пайка, искривление ПХД происходит из-за разных коэффициентов теплового расширения между медным слоем и подложкой.

3. Когда индивидуально травленные медные дистанционеры складываются вместе, разница в плотности меди на каждом слое вызывает различные напряжения на каждом слое, что вызывает искажение ПХД.

4. ПХД обычно размещаются в панелях для повышения эффективности сборки ПХД. Панели используют рельсы и ноги в свою очередь. После сборки ПХБА ноги удаляются, а ПХБ отделяются путем удаления панели. Разница в плотности меди между площадью платы ПХД и площадью ног еще больше вызывает искажение ПХД.

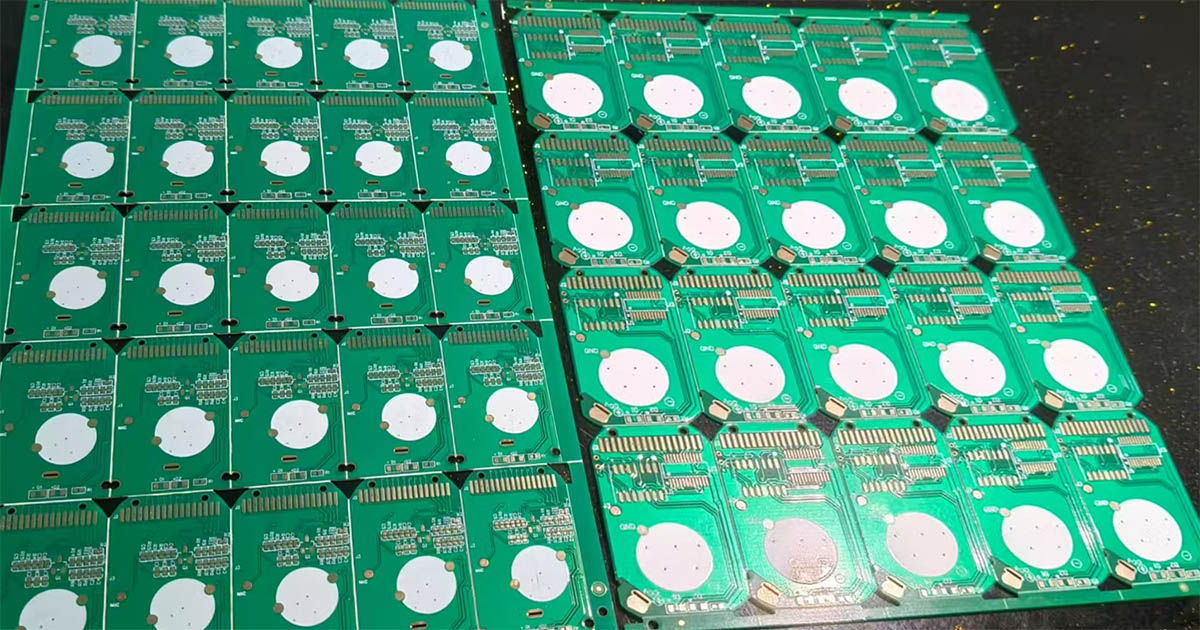

ПХБ Warpage

Проблемы, вызванные искажением PCB сборки PCBA

В случае ПХД с искажением ПХД, некоторые части ПХД будут ближе к штампе, в то время как некоторые части будут дальше от штампа. Это, в свою очередь, приводит к снижению высоты отложений паевой пасты на более близких частях ПХД. Высота отложения больше на деталях с большими пробелами. При этом неравномерном отложении паевой пасты можно увидеть множество проблем. К ним относятся:

1. Ратянутые суставы

2. Открытые соединения

3. Пайные мосты

4. Подушки соединения

Когда температура поднимается, например, во время повторной пайки, его PCB искажение увеличивается. В свою очередь, это влияет на пайку под близкими интегральными блоками.

Методы предотвращения сборки PCBA и искажения PCB

Стандарт IPC-A-610E определяет максимальное искажение ПХД входных ПХД при комнатной температуре. Согласно IPC-TM-650 максимальное изгибание и кручение ПХД в СМТ не должно превышать 0,75%.

Чтобы контролировать искривление PCB в сборке PCBA, iPCB рекомендует следующие шаги:

1. Балансирование меди требуется во время проектирования ПХД. На этапе проектирования необходимо уделить внимание балансированию меди всех слоев. Это помогает минимизировать несоответствия в коэффициенте теплового расширения при комнатной температуре и при повышении температуры.

2. Балансируйте подложку по слоям ПХД. В многослойных ПХД необходимо обратить внимание на использование субстратов с различными КТЭ. Рекомендуется использовать подложки одинаковой толщины и материала на верхнем и нижнем слоях.

3. Балансировать плотность меди. Во время процесса панелизации необходимо свести к минимуму разницу в плотности меди в области рельсов и ног панели.

4. Конструкция поддона, рекомендуется минимизировать температурную разницу между ПХД и поддоном. Кроме того, разрыв между краем ПХД и краем поддона должен быть сведен к минимуму. Также разумно использовать низкие пружинные силы для удержания периметра и углов ПХД. Также рекомендуется обеспечить адекватную поддержку поддона, чтобы ПХД не сошла при высоких температурах.

5. Предварительная обработка, выпечка ПХД выше Tg хорошо работает. Это помогает смягчить ламинат и также может снять напряжение в различных слоях. В результате искажение PCB минимизируется.
