ПЕЧАТНАЯ PCB - Характеристики и применение ПХД из тефлона

Тефлоновая ПХД, альтернативно известная как ПХД ПТФЭ, обозначает печатную плату, которая использует политетрафториэтилен (ПТФЭ) в качестве своего материала подложки.

Политетрафториэтилен (PTFE), часто прозванный «королем пластмасс», является соединением высокого молекулярного веса, полученным в результате полимеризации тетрафториэтилена, с химической формулой (C). ₂F₄)ₙ.

Рисунок 1:Диаграмма химических молекул

Тефлон демонстрирует отличные всеобъемлющие характеристики, охватывающие высокую температурную устойчивость, коррозионную устойчивость, неприлипные свойства, самосмазку, превосходные диэлектрические свойства и крайне низкий коэффициент трения. При применении к печатным платам (ПХД), ПХД из тефлона выделяется как высокопроизводительный, высокочастотный материал, что делает его очень подходящим для применения в радарных системах, высокочастотном оборудовании связи, радиооборудовании и других смежных областях.

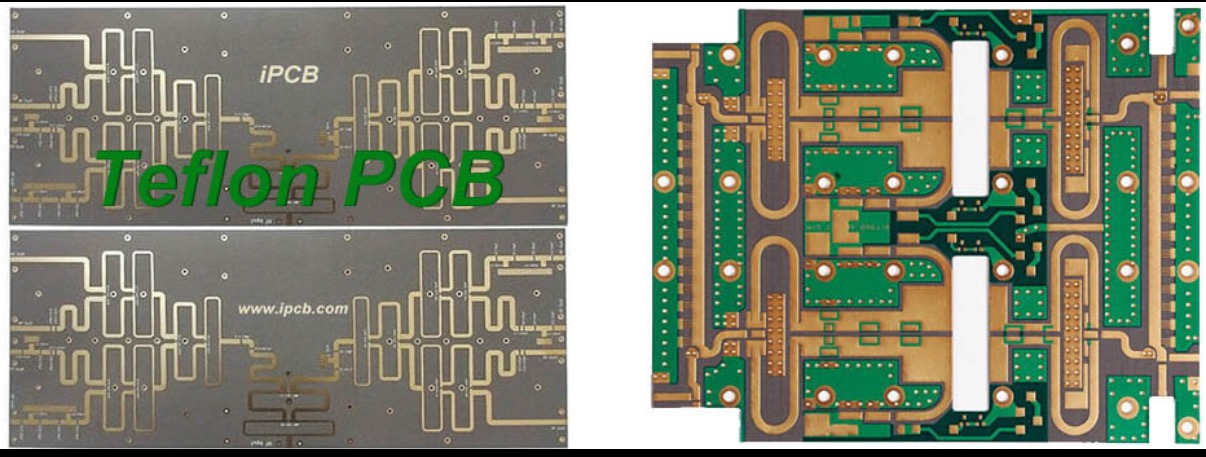

Рисунок 2: Диаграмма ПХД из тефлона

Тефлоновая продукция PCB широко используется в ситуациях с высокими требованиями к передаче сигнала или суровыми условиями окружающей среды, включая оборудование связи, такое как спутниковая связь и базовые станции мобильных телефонов, RFID-теги, считыватели и другие системы радиочастотной идентификации, автомобильную электронику, такую как антиблокирующие тормозные системы (ABS) и передовые системы помощи водителю (ADAS), аэрокосмические системы управления полетами и схемы управления промышленным высокотемпературным оборудованием в высокотемпературных условиях, а также медицинские устройства

Поле коммуникации

Базовые станции 5G: RF фронт-энд-модули и антенненные массивы используют тефлоновые платы для минимизации потери сигнала, улучшения покрытия и способности связи.Satellite связи: применяются к основным компонентам, таким как повторители связи, они обеспечивают высокоскоростную передачу данных и точное позиционирование.

Микроволновая связь: они облегчают эффективную передачу сигнала в модулях радиолокационных приемников, тем самым улучшая точность обнаружения.

Рисунок 3: Примеры применения тефлоновых ПХБ в базовых станциях 5G

аэрокосмического поля

Авионика самолета: высокая температурная стабильность и легкие характеристики поддерживают системы управления полетом, навигации и связи, обеспечивая стабильную работу в экстремальных условиях.

Система ракетного наведения: высокоскоростная передача и улучшенные противовмешательственные характеристики повышают точность удара и боевую эффективность.

Рисунок 4: Тефлоновые ПХД в авионических системах воздушных судов

Автомобильная электроника

Система ADAS: способность сопротивляться электромагнитным помехам применяется к датчикам, таким как миллиметроволновый радар, чтобы обеспечить точную обработку сигнала.

Система управления батареей (BMS) и контроллер двигателя используют высокомощные характеристики обработки для оптимизации безопасности и дальности движения.

Рисунок 5: Тефлоновые ПХД в автомобильной системе ADAS

Медицинское оборудование

Медицинское оборудование для визуализации: характеристики потери сигнала улучшают разрешение изображения и точность диагностики в таких устройствах, как МРТ и КТ.

Имплантационные устройства: биосовместимость и химическая стабильность обеспечивают долгосрочную безопасную работу имплантатов, таких как кардиостимуляторы.

Рисунок 6: Применение тефлоновых ПХД в оборудовании МРТ

Поле промышленного контроля

Автоматизированная производственная линия: высокоскоростная передача сигнала поддерживает системы управления роботом, что позволяет точно управлять движением.

Высокотемпературная промышленная среда: характеристика высокотемпературного сопротивления используется для соединений датчиков в таких отраслях промышленности, как плавление стали, обеспечивая стабильный сбор данных при высоких температурах.

Несмотря на многочисленные преимущества тефлоновых ПХД, их производственный процесс создает определенные проблемы по сравнению с традиционными материалами ПХД.

1. Сложность обработки материалов

Высокая смазочность и низкая поверхностная энергия тефлона могут привести к делиминации и разрыву во время обработки. Решения включают:

Используйте алмазные режущие инструменты; Оптимизация параметров резки (снижение скорости, увеличение скорости подачи) для снижения напряжения

2. Проблема связывания медной фольги

Химическая инертность тефлона приводит к плохой адгезии к медной фольге. Общие методы улучшения включают:

Обработка грубости поверхности (например, гравирование натрием) для повышения механического взаимодействия; Безэлектрическое покрытие для повышения поверхностной активности

3. Проблемы процесса сварки

Неклейкое свойство создает трудности для сварки, что требует:

Специальный поток пайки; Оптимизация параметров (повышение температуры, продление времени сварки); Используйте серебро-содержащую пайку для улучшения влажности

В целом, производители редко используют тефлоновые листы. Однако с постоянным развитием технологий спрос на высокопроизводительные ПХД в электронных устройствах будет продолжать расти. Тефлоновые ПХД, с их уникальными материальными свойствами и широкими перспективами применения, будут играть более важную роль в будущих электронных технологиях. Тефлоновые ламинаты серии F4B, в частности, удовлетворяют потребностям нескольких отраслей промышленности по более низкой цене, предлагая значительные преимущества и делая их отличным выбором для тефлоновых ПХД. IPCB имеет многолетний опыт обработки продукции из тефлоновых ПХД и предлагает различные тефлоновые ПХД известных брендов, таких как Rogers Teflon PCBs и Taconic Teflon PCBs. Мы можем обрабатывать как тефлоновые ПХД, так и многослойные гибридные ПХД из тефлона + FR4. У нас также есть достаточное предложение тефлоновых ПХД, чтобы быстро удовлетворить ваши потребности. Продукты IPCB используются в различных отраслях и завоевали отличную репутацию.
