Технология PCB - Процесс печати печатной платы

Печать печатных плат в настоящее время является очень развитой новой отраслью, и быстрое развитие трафаретной печати и оживление этой отрасли в электронной промышленности привели к значительным изменениям. Современный процесс трафаретной печати печатных плат полностью адаптирован к производству печатных плат высокой плотности.

Шелкография для печати печатных плат

Шелкография является наиболее важной частью трафаретной печатной формы, она является ключом к контролю расхода чернил и толщины печати, а также определяет долговечность трафаретной формы. Кроме того, отличное сцепление между шелкографией и фотографическим материалом трафаретной пластины также является важным фактором при производстве высококачественных и высокоточных форм для трафаретной печати. Чтобы обеспечить хорошее сцепление между шелкотрафаретной пленкой и фотоматериалом, традиционная практика заключается в придании шероховатости и обезжиривании новой шелкотрафаретной пленки, что обеспечивает качество трафаретной пленки и продлевает срок службы шелкотрафаретной пленки. В то же время важно также правильно выбрать размер сетки для экрана. на нейлоновой шелкографии с сеткой 160, изготовленной из печатных форм, часто образуется фотополимерная пленка, а адгезия шелкографии недостаточно хорошая, печатная линия легко утолщается, появляются заусенцы, усилие соскабливания ракелем и другие проблемы. При изготовлении печатной формы с использованием нейлоновой шелкотрафаретной сетки 250 меш повышается точность печати, экономятся усилия по соскабливанию и уменьшается образование заусенцев. Благодаря нейлоновой шелкотрафаретной сетке 360 мм фотополимерная пленка прочно приклеивается к шелкотрафаретной сетке, использование ракеля менее трудоемко, точность печати значительно повышается, а линии и края текста получаются аккуратными. Линии и интервал между ними до №2-0,15 мм.

Фотоматериалы для печати печатных плат

Обычно используемые фотоматериалы для изготовления печатных форм включают диазоэмульсии и фотопленки. Диазоэмульсионная фотоэмульсия широко используется в производстве трафаретных форм. Фотопленка обладает такими характеристиками, как равномерная и регулируемая толщина пленки, высокое разрешение, высокая четкость изображения, износостойкость и прочная адгезия к шелкографии и т.д., которые широко используются при печати символов на печатных платах. Требования к форме для трафаретной печати печатных плат для светочувствительных материалов таковы. Хорошая печатаемость, например, легкое нанесение покрытия. Существует подходящий диапазон светочувствительного спектра, обычно подходит 340-440 нм, длина волны светочувствительного спектра слишком велика, операции по изготовлению печатных форм и хранению печатных форм должны проводиться в строгих условиях фотолаборатории. Если длина волны слишком мала, выбор источника света и защита персонала усложняются. Высокая чувствительность позволяет достичь цели экономии энергии и быстрого изготовления пластин. Высокая эффективность разработки, высокое разрешение. Хорошая стабильность, простота хранения, сокращение отходов. Экономичный, гигиеничный, нетоксичный и безвредный.

Трафарет для печатных плат

Очень важны материал трафарета и форма поперечного сечения. Если каркас недостаточно прочен для трафарета определенного размера, то невозможно гарантировать равномерность натяжения. Равномерность натяжения не может быть гарантирована. Как правило, используется высокопрочный алюминиевый трафарет.

Как изготавливаются печатные платы? Когда мы открываем клавиатуру компьютера общего назначения, мы видим кусок гибкой пленки (гибкой изолирующей подложки) с серебристо-белым проводящим рисунком (серебряной пастой) и нанесенным на него рисунком Kenbit. Поскольку для получения такого рисунка используется обычный метод трафаретной печати с утечкой, мы называем эту печатную плату гибкой печатной платой с серебряной пастой. Мы отправляемся в компьютерный город, чтобы увидеть разнообразные компьютерные материнские платы, видеокарты, сетевые карты, модемы, звуковые карты и бытовую технику на разных печатных платах. Для этого используется подложка, изготовленная из бумаги (обычно используемой в одностороннем варианте) или стеклоткани (обычно используемой в двустороннем и многослойном варианте), предварительно пропитанная фенольной или эпоксидной смолой, поверхностный слой которой с одной или обеих сторон книги приклеен к медный ламинат, а затем ламинированный и отвержденный в. Такая печатная плата изготавливается из ламинированного медного листа, мы называем ее жесткой печатной платой. Затем ее изготавливают в виде печатных плат, мы называем это жесткими печатными платами. Печатная плата с нанесенным рисунком на одной стороне называется односторонней печатной платой, в то время как печатная плата с нанесенным рисунком на обеих сторонах и соединенная между собой с обеих сторон посредством металлизации отверстий называется двусторонней печатной платой. Если один двухсторонний для внутреннего слоя, два односторонних для внешнего слоя или два двухсторонних для внутреннего слоя, два односторонних для внешнего слоя печатной платы, то через систему позиционирования и данные об изолирующем соединении поочередно соединяются вместе, а токопроводящие узоры - в соответствии с требованиями конструкции из соединенных между собой печатных плат получаются четырех-, шестислойные печатные платы, также известные как многослойные печатные платы. В настоящее время существует более 100 слоев практичных печатных плат.

Процесс производства печатных плат более сложен, он включает в себя более широкий спектр процессов, от простой механической обработки до сложной механической обработки, включая обычные химические реакции и фотохимические, электрохимические, термохимические процессы, автоматизированное проектирование CAM и другие аспекты знаний. А в процессе производства в процессе работы возникает множество проблем и время от времени будут возникать новые проблемы, и часть проблем при отсутствии четкого понимания причин возникновения проблемы исчезнет, поскольку производственный процесс представляет собой непрерывную форму сборочной линии, любая из которых устранение проблемы приведет к поломке всей производственной линии или большому количеству последствий, связанных с утильсырьем печатных плат, если лом не может быть переработан и повторно использован, инженеры-технологи работают в напряжении, многие инженеры ушли из отрасли, чтобы переключиться на более сложную механическую обработку. Инженеры перешли из отрасли к поставщикам оборудования для печатных плат или данных, чтобы заниматься продажами и техническим обслуживанием.

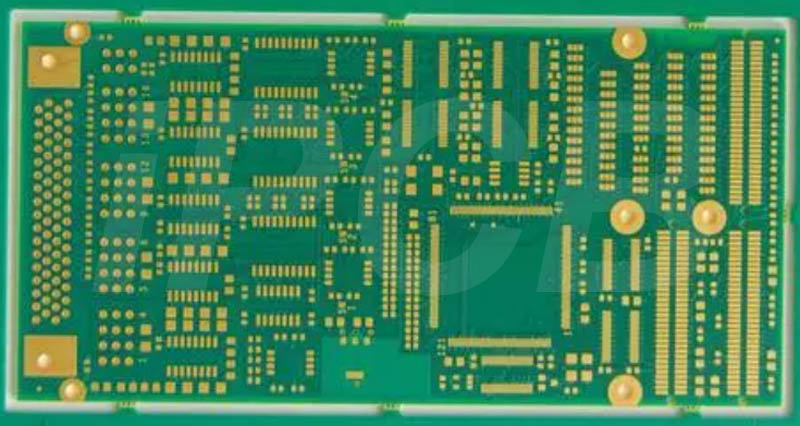

Печатная плата

Printing process for circuit boards

В процессе печати печатных плат обычно используются односторонние, двухсторонние печатные платы и обычные многослойные печатные платы.

Односторонняя жесткая печатная плата

Односторонняя жесткая печатная плата -> односторонняя доска для ламинирования -> выгрузка -> (чистка щеткой, сушка) -> сверление или штамповка -> трафаретная печать устойчива к травлению рисунка или использованию сухой пленки -> контрольная ремонтная плата для отверждения -> травильная медь -> для защиты материала от травления, высыхания -> чистка щеткой, сушка -> нанесенный трафаретной печатью рисунок стойкости к припою (обычно используется зеленое масло), УФ-отверждение -> нанесенный трафаретной печатью рисунок маркировки символов, УФ-отверждение -> предварительный нагрев, штамповка и придание формы -> проверка на обрыв и короткое замыкание -> чистка щеткой и сушка -> предварительное нанесение антиокислительного флюса (сушка) или выравнивание горячим воздухом при распылении олова -> проверка и упаковка -> готовые изделия вывозятся с завода. Предварительное нанесение антиокислительного флюса (сушка) или распыление олова горячим воздухом для выравнивания -> проверка и упаковка -> готовая продукция на заводе.

Двусторонняя жесткая печатная доска

Двусторонняя жесткая доска-> Двусторонний ламинат-> Выгрузка-> Укладка-> Цифровое сверление сквозных отверстий-> Проверка, удаление заусенцев и чистка щеткой-> Химическое покрытие (металлизация сквозных отверстий) -> (полное гальваническое покрытие из тонкой меди) -> Проверка и чистка щеткой-> Трафаретная печать снятие негативной графики контура, отверждение (сухая или влажная пленка, экспонирование, проявка)->Проверка, ремонт печатной платы-> Нанесение графического рисунка на проволоку -> Нанесение покрытия из нержавеющей стали (коррозионностойкий никель/золото) -> Удаление печатного материала (фотопленки) -> Травление меди -> (распайка) -> Чистка щеткой -> трафаретная печать с нанесением стойкого к припою рисунка, обычно используемого термоотверждаемого зеленого масла (паста светлая-чувствительная сухая пленка или влажная пленка, экспонирование, проявка, термическое отверждение, обычно используется светочувствительное термическое отверждаемое зеленое масло) -> очистка, сушка -> трафаретная печать, нанесение характерного рисунка, отверждение -> (оловянная пленка для распыления или органическая пленка для пайки) -> обработка формы -> очистка, сушка -> проверка включения и выключения питания -> проверка и упаковка -> доставка готовой продукции с завода.

Процесс металлизации сквозных отверстий для многослойных плит -> двустороннее вскрытие внутренних слоев ламината -> чистка щеткой -> сверление установочных отверстий -> сухая пленка на фоторезисте или покрытие на фоторезисте -> экспонирование -> проявка -> травление и удаление тиснения -> внутренняя черновая обработка, удаление окисления -> внутренний осмотр -> (линия по производству внешних односторонних ламинатов, склеивание листов на этапе В, проверка склеивания листов, сверление установочных отверстий) -> ламинирование -> сверление с цифровым управлением -> Проверка отверстий -> Предварительная обработка отверстий и химическое меднение -> Тонкое меднение по всей плате -> Проверка слоев -> Сухая пленка фоторезиста или фоторезистное покрытие -> Экспонирование подложки из верхнего слоя -> Проявка и ремонт платы -> Нанесение линейного рисунка -> Нанесение оловянно-свинцового сплава или никелево-золотого покрытия -> Снятие пленки и травление -> Проверка -> Трафаретная печать паяльной маски или рисунка из фоторезиста -> Печать рисунка символов -> (Выравнивание горячим воздухом или органическая паяльная маска) -> Цифровое управление мойка формы -> Очистка, сушка -> Проверка включения / выключения питания -> Проверка готовой продукции -> Упаковка для отправки. Двусторонняя жесткая печатная доска

В связи с тенденцией развития печатных плат высокой плотности процесс печати печатных плат требует все более высоких и новых технологий, применяемых в процессе печати печатных плат, таких как лазерные технологии, фотополимеризованные смолы и так далее.
