Печатная антенна - это часть печатной платы, используемая для беспроводного приема и передачи данных. С появлением сетей 5G все большему количеству электронных устройств требуется печатная плата антенны. Антенна - это датчик, который преобразует высокочастотный ток от передатчика в пространственные электромагнитные волны во время передачи и отправляет их в приемник. Хорошая печатная плата антенны может оптимизировать дальность связи.

Данные печатной платы антенны должны иметь высокую частоту, в то время как печатная плата FR-4 обычно не обладает хорошей производительностью. Обычно используемые платы для изготовления печатных плат антенн включают печатную плату Rogers, печатную плату из ПТФЭ, печатную плату Arlon, печатную плату Taconic, печатную плату Nelco, печатную плату FR-5.、 Печатные платы DuPont, Isola и т.д.

Какие существуют классификации печатных плат для антенн?

Печатные платы для антенн делятся на две категории. внешняя антенна и встроенная антенна.

Длина внешней антенны составляет примерно четверть длины волны электромагнитных волн, поэтому чем ниже частота сигнала, тем больше длина антенны. Беспроводной последовательный порт 433 МГц, обычно используемый в Интернете вещей, также использует внешнюю антенну. Также можно использовать некоторые антенны, например с длиной волны в одну восьмую или одну шестнадцатую, но их эффективность будет снижена.

Для небольших устройств, таких как мобильные телефоны, носимые устройства, умные дома и т.д., обычно используются встроенные антенны, которые отличаются высокой степенью интеграции, красивым внешним видом и несколько меньшей эффективностью, чем внешние антенны.

Встроенная антенна включает в себя антенну на печатной плате, гибкую печатную плату, WiFi-антенну и т.д.

1. Внутренняя антенна на печатной плате. проводник, расположенный непосредственно на печатной плате, широко используется в печатных платах одночастотных модулей, таких как модули Bluetooth, WIFI, ZIGBEE и т.д.

Преимущества. Никаких затрат, нет необходимости в повторной отладке после настройки.

Недостаток. Применимо только к одному частотному диапазону, такому как Bluetooth и WiFi. Характеристики печатной антенны из разных партий могут отличаться.

2. Антенна из гибких печатных плат. Это эквивалентно вытягиванию антенной линии на печатной плате и использованию других внешних металлов для изготовления антенны, обычно используемой для мобильных телефонов среднего и младшего ценового сегмента и интеллектуальных аппаратных продуктов в сложных частотных диапазонах.

Преимущества. Подходит практически для всех небольших электронных устройств, отличается хорошей производительностью и низкой стоимостью.

Недостаток. Каждый продукт требует отдельной отладки.

3. Антенна Wi-Fi. относится к антенне связи с рабочей частотой от 2,4 до 2,5 ГГц, в основном используемой для беспроводной локальной сети, Bluetooth и т.д. К печатной плате антенны Wi-Fi предъявляются строгие требования к производителям печатных плат.

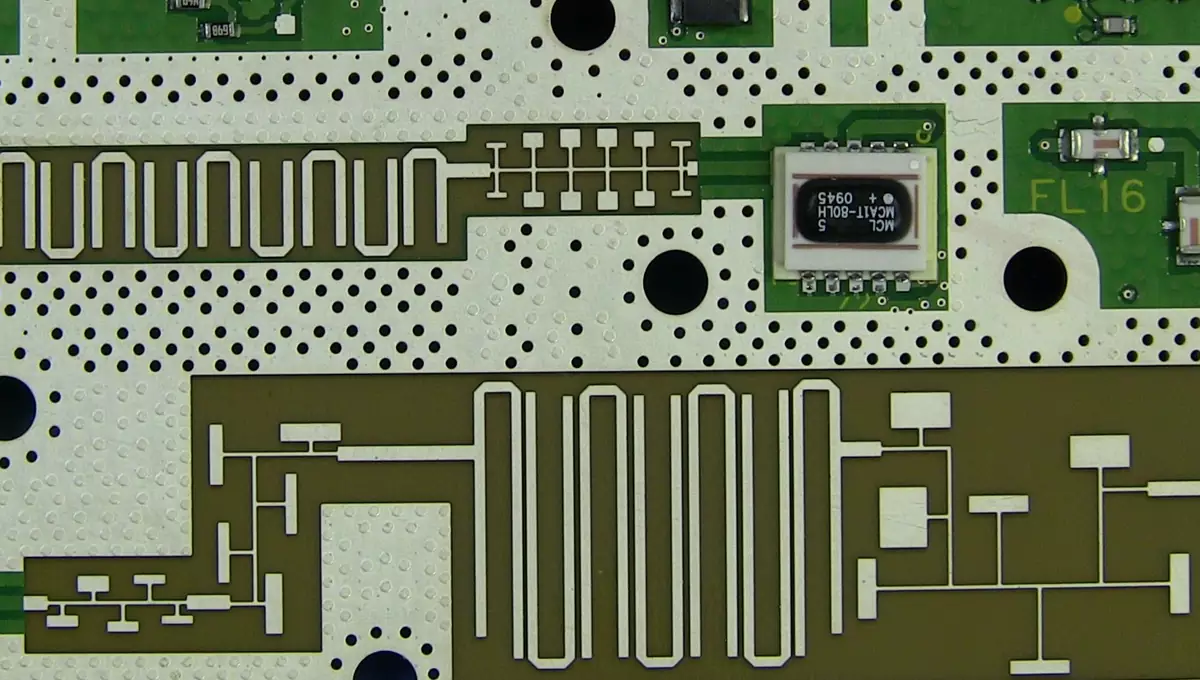

печатная плата антенны

Каковы ключевые моменты при изготовлении печатных плат антенн?

1. Если стоимость и размер печатной платы не учитываются, можно выбрать другую антенну, например, патч-антенну (малый размер, средняя эффективность, средняя стоимость) или внешнюю штыревую антенну (большой размер, высокая производительность, высокая стоимость).

2. Диэлектрическая проницаемость (Dk) многослойных печатных плат является основным фактором, который многие инженеры по разработке печатных антенн должны учитывать при проектировании микрополосковых антенн.

3. Что касается печатных антенн, то более толстые печатные платы с большей вероятностью будут излучать энергию наружу.

4. По сравнению с керамическими или фторопластовыми материалами в ламинатах печатных плат, шероховатость поверхности медной фольги в ламинатах оказывает влияние на антенну. Между тем, в схемах с одинаковым диэлектрическим материалом шероховатая поверхность медной фольги оказывает большее влияние на антенну, чем гладкая поверхность медной фольги.

5. После гальванического покрытия поверхности антенна на печатной плате и другие пассивные компоненты, изготовленные из данных печатной платы, также могут повлиять на производительность антенны на печатной плате.

6. Присутствие в цепи любых ионных загрязнителей или остаточных веществ может привести к снижению эффективности антенны.

7. Качество травления печатных плат также очень важно для эффективности печатных плат антенн.

Как носитель высокоскоростной передачи сигнала, печатные платы антенн играют все более важную роль в беспроводной связи и других областях. IPCB имеет стабильный производственный процесс для производства печатных плат антенн. Если вам необходимо изготовление печатной платы антенны, пожалуйста, свяжитесь с iPCB.
