Технология RF цепей - Сравните высокочастотные печатные платы Rogers RO4003C и Rogers RO4350B

Параметры высокочастотных печатных плат Rogers RO4003C и Rogers RO4350B не знаете, какая из них лучше? Сегодня компания iPCB подробно представила параметры высокочастотных печатных плат Rogers RO4003C и Rogers RO4350B.

Для инженеров-проектировщиков высокочастотных печатных плат выбор материалов для высокочастотных печатных плат шире, чем когда-либо прежде. Каждый материал для высокочастотных печатных плат имеет свои преимущества и недостатки. Трудно выбрать наиболее подходящий материал для печатных плат без тщательного сравнения различных параметров материалов для высокочастотных печатных плат. Сравнивая основные параметры микроволновых плат Rogers RO4003C и RO4350B, компания ipcb может помочь инженерам-схемотехникам понять и выбрать наиболее подходящую плату.

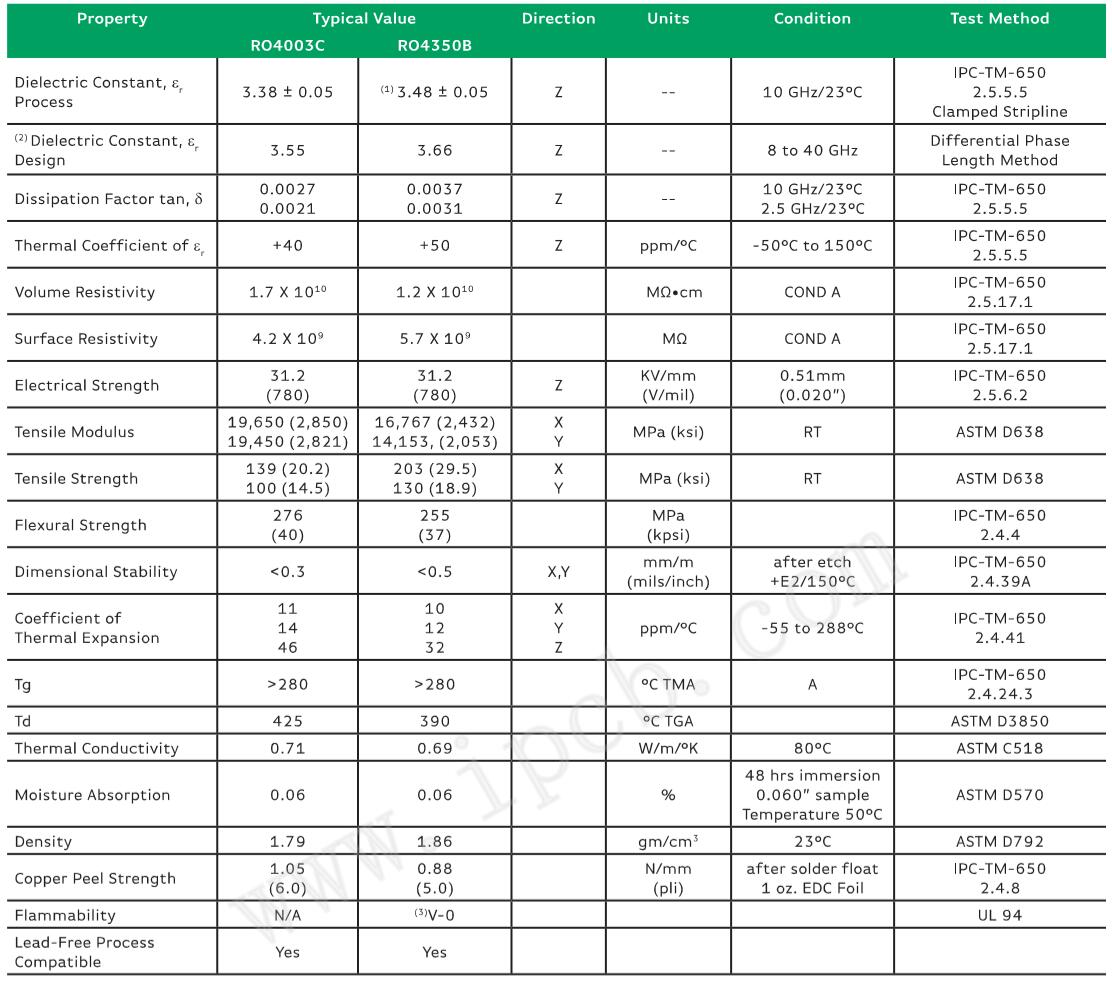

Основные параметры Rogers RO4003C и Rogers RO4350B показаны на рисунке ниже.

Rogers RO4003C and Rogers RO4350B Parameters

Когда инженеры-проектировщики печатных плат выбирают печатную плату, первое, о чем они заботятся, - это о том, соответствует ли рабочая частота платы требованиям. Кроме того, диэлектрическая проницаемость также влияет на ширину линии передачи или согласующей линии. Чем меньше DK, тем шире линия передачи. Ширину линий для материалов с различной диэлектрической проницаемостью необходимо пересчитывать или моделировать.

Коэффициент рассеяния DF

Без учета влияния других факторов, чем меньше коэффициент потерь, тем меньше потери сигнала при передаче. Коэффициенты потерь у RO4003C и RO4350B очень низкие, а потери в линии передачи у RO4350 больше, чем у RO4003C. Когда проектный запас усиления системы невелик, выбор RO4003 с меньшим коэффициентом рассеяния может снизить потери при передаче диэлектрической платы.

Ɛ Коэффициент термостойкости

Изменения температуры приводят к изменению диэлектрической проницаемости. С помощью коэффициентов термостойкости Rogers RO4003C и Rogers RO4350Bможно оценить диэлектрические постоянные двух пластин при определенной температуре, чтобы определить, находятся ли они в допустимом диапазоне. Чем ниже абсолютное значение коэффициента термостойкости Θr, тем стабильнее диэлектрическая проницаемость в диапазоне рабочих температур.

Коэффициент теплового расширения

Изменения температуры неизбежно приведут к изменению физических размеров платы. В печатных платах медные слои (включая переходные отверстия) и диэлектрические материалы спрессовываются друг с другом при комнатной температуре. При изменении температуры медь и носитель будут иметь разные коэффициенты теплового расширения, что неизбежно приведет к температурному напряжению. Когда температурное напряжение превысит несущую способность слоя меди, диэлектрика или соединения между слоем меди и диэлектриком, печатная плата будет повреждена. Температурное напряжение по оси Z может привести к разрушению металлизированных переходных отверстий; повторное напряжение по оси X/Y может привести к разрыву слоя меди или ослаблению связи между слоем меди и диэлектриком. В процессе обработки листа из-за усадки при травлении (запекание после травления) коэффициент теплового расширения отличается,

Коэффициент теплового расширения меди составляет около 19 ppm/℃, а коэффициент теплового расширения RO4003C и RO4350B аналогичен коэффициенту теплового расширения меди. Значения по оси X/Y/Z равны 11/14/46 (PPM/℃) и 10/12/32 (PPM/℃) соответственно. Для сравнения, RO4003C ближе к коэффициенту теплового расширения меди по оси X/Y и обладает лучшей стабильностью размеров при обработке листового металла; r04350b ближе к коэффициенту теплового расширения меди по оси Z и может лучше защитить металлические отверстия.

Скорость поглощения воды

Водопоглощение указывает на способность объекта поглощать воду при нормальном атмосферном давлении. Чем выше коэффициент водопоглощения, тем выше доля воды в среде и тем сильнее влияние на свойства среды. В условиях повышенной влажности лучше выбирать листы RO4003C с низким водопоглощением.

Конечно, при выборе платы, в дополнение к вышеуказанным основным показателям, следует также учитывать другие показатели производительности платы в соответствии с реальными условиями применения, такие как прочность на отслаивание медной фольги, теплопроводность, класс огнестойкости, не содержащий свинца процесс, стоимость и т.д., чтобы полностью понять учитывайте фактические условия применения и значение различных параметров платы, чтобы выбрать наиболее подходящую плату.

Выше приведено сравнение параметров RO4003Cи RO4350B. Если у вас возникнут какие-либо другие вопросы, пожалуйста, обратитесь к iPCB. iPCB специализируется на разработке и производстве различных высокочастотных печатных плат, высокочастотных гибридных печатных плат и печатных плат Rogers.
