Технология PCBA - Процесс нанесения конформного покрытия для изготовления печатных плат

С развитием электронных технологий, высокой степенью интеграции печатных плат, печатных плат на компонентах становится все больше, они становятся меньше и имеют более высокую плотность.Высота между устройством и девайсом (расстояние между устройством и печатной платой) становится все меньше и меньше, но факторы окружающей среды, влияющие на печатную плату, становятся все больше и больше, а к надежности печатной платы электронных изделий предъявляются все более высокие требования.

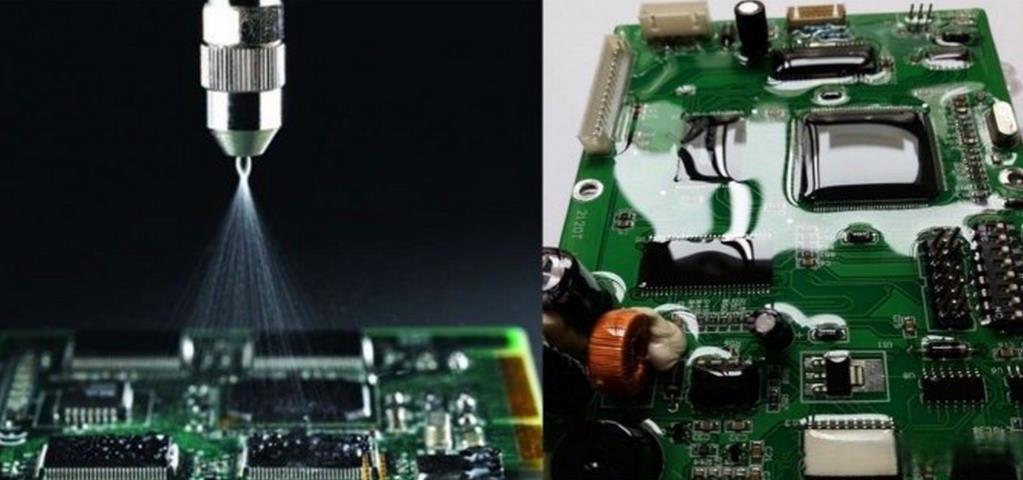

В настоящее время для защиты печатной платы необходимо использовать технологию нанесения конформного покрытия PCBA. Защитное покрытие наносится на печатную плату на слое данных, используется для повышения производительности и надежности сборки печатной платы, защиты печатной платы от воздействия окружающей среды, продления срока службы изделия и в то же время для улучшения изоляционных характеристик и механической прочности изделия.

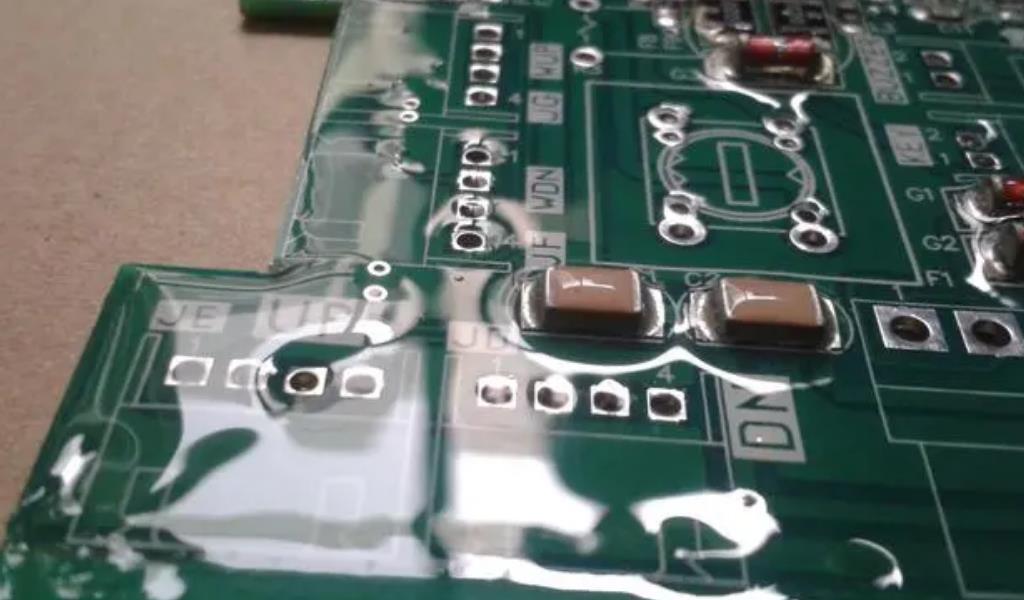

Конформное покрытие - это специально разработанное покрытие, используемое для защиты электрических цепей и связанного с ними оборудования от воздействия окружающей среды. В основном оно используется для защиты интегральных схем цветных телевизоров, морозильных камер, стиральных машин, кондиционеров и других бытовых электрических и электронных изделий. Он обладает такими характеристиками, как водонепроницаемость, молниезащита, антикоррозийность и так далее. Кроме того, трехслойное покрытие может улучшить и продлить срок службы бытовых электроприборов и другого оборудования, обеспечивая безопасность и надежность использования. Трехслойное лакокрасочное покрытие должно покрывать всю печатную плату, в дополнение к ключевым компонентам, чувствительным электронным компонентам и изоляции от агрессивных сред, чтобы защитить печатную плату от влаги, солевых брызг, плесени и других факторов. Избегайте повреждений, вызванных трением или физическим воздействием.

Требования к технологии нанесения конформного покрытия

1.Конформное покрытие должно быть блестящим и ровным.Толщина должна быть одинаковой.Компоненты патча или поверхность проводника должны быть хорошо защищены.

2.Печатная плата с покрытием должна быть чистой.Чистая и без повреждений компонентов.

3.На поверхности печатной платы не должно быть пузырьков воздуха.Апельсиновая корка.Краска.Точечные отверстия.Рябь на воде.Меление и отслаивание.

Какие части печатной платы нельзя покрывать тройным анти-лаком?

1.Пояс повышенной мощности с теплоотводом или узел теплоотвода в сборе.Силовые резисторы.Силовые диоды и цементные резисторы.

2.Dip-переключатели.Регулируемые резисторы. Звуковые сигналы.Держатель батарейки. Держатели предохранителей (трубки), держатели микросхем и сенсорные переключатели.

3.Подключаемые светодиоды, цифровые трубки.

4.Отверстия для винтов в платах PCBA нельзя окрашивать краской тройной стойкости.

5.Все типы разъемов. Штырьки. Клеммы и коллектор DB.

6.Другие детали и устройства, которые не могут быть изолированы лаком, как указано на чертежах.

Области применения конформного покрытия

Типичными областями применения конформного покрытия PCBA являются печатные платы печатных плат.Электронные платы с программным обеспечением. Автомобильные электронные платы управления. Электронные печатные платы. Контроллеры бытовой техники и другие отрасли промышленности.

Хранение тройного лака PCBA

Хранение лака для печатных плат имеет решающее значение.Необходимо сохранить эффективность трехслойной краски, чтобы предприятия могли значительно сэкономить на расходах на сырье.В этом случае производителям печатных плат также следует обратить внимание на хорошее хранение трехслойной краски для печатных плат.На что следует обратить внимание при хранении трехслойной краски на печатной плате?

1.Обратите внимание на противопожарные меры, оснащенные противопожарным оборудованием.

2.Склад должен постоянно проветриваться, чтобы предотвратить утечку газа и привести к несчастным случаям.

3.Склад должен быть оборудован аварийным оборудованием на случай утечки и подходящими материалами для хранения, такими как песок.

4.Дата начала использования должна быть указана на упаковке с краской для защиты печатной платы от тройной коррозии.

5.It хранить следует в прохладном и сухом складском помещении при температуре не выше 30 градусов.Следует установить взрывозащищенную систему вентиляции и оборудование вдали от источников тепла.

6.Стеллаж для хранения или оборудование должны быть хорошо заземлены, а оборудование и инструменты, подверженные искрообразованию, не должны использоваться.

7.Храните отдельно от других химикатов, четко маркируйте информацию, избегайте смешанного хранения.

Процесс нанесения конформного покрытия широко используется в современных работах по нанесению покрытий на печатные платы для достижения эффекта трехслойности, то есть защиты от пыли.Влажность.Чтобы добиться эффекта тройной защиты, то есть защиты от пыли, влаги и ударов, на какие приемы следует обратить внимание при нанесении трехслойной краски для достижения такого эффекта?

Требования к конформному покрытию

1.Процесс нанесения покрытия conformal coating следует проводить в отдельном закрытом помещении, а операционная должна быть хорошо проветриваемой.

2.Курение в операционной запрещено.Перед работой не следует употреблять алкогольные напитки.

3.Во время работы надевайте маску или противогаз.Резиновые перчатки.Используйте защитные очки и другие средства защиты, чтобы избежать травмирования тела.

4.После завершения работ по нанесению трехслойной краски необходимо своевременно вымыть использованные инструменты, а также изделия и оборудование.Оборудование должно быть очищено и отполировано.Емкости, покрытые трехслойной краской, должны быть плотно закрыты.

5.Рабочее место должно быть чистым и непыльным, постороннему персоналу вход туда запрещен.

6.Изделия и оборудование должны быть полностью заземлены и должны быть приняты меры по защите от статического электричества.

7.Do во время работы не складывайте печатные платы в стопки, их следует размещать горизонтально.

8.Перед использованием каждой партии данных следует провести небольшое техническое тестирование образца.

Требования к качеству обработки трехслойного лакокрасочного покрытия

1.На печатной плате не должно быть следов стекающей краски. На ней не должно быть капель. Она должна быть полувлажной.

2.Конформный слой покрытия должен быть ровным.Яркий.Равномерная толщина, накладки.Внешний вид пасты или проволоки должен быть хорошо защищен.

3.На внешнем виде слоя краски не должно быть апельсиновой корки.Пузырьков воздуха или ряби.

4.Оборудование или детали, которые не нуждаются в защите, не нужно окрашивать конформным покрытием.

5.Печатные платы после нанесения конформного покрытия должны быть чистыми и аккуратными, без повреждений.

6.Поверхность доски и оборудование не должны быть загрязнены.Отпечатки пальцев.Отпечатки пальцев.Усадочные отверстия.Пыль и другие дефекты, отсутствие меления и отслаивания поступающих материалов.Входящие материалы не мелеют и не отслаиваются.

Преимущества нанесения конформного покрытия

Tri-proof Paint - это специально разработанное покрытие, используемое для защиты печатных плат и сопутствующего оборудования от коррозии в окружающей среде.Конформное покрытие обладает хорошей устойчивостью к высоким и низким температурам, а после отверждения образует прозрачную защитную пленку с отличными изоляционными свойствами.Влагостойкое.Герметичный.Ударопрочный.Пыленепроницаемый.Антикоррозийный.Антивозрастной.Устойчив к воздействию короны и т.д.Трехслойный - это влагостойкий.Пыленепроницаемый.Устойчивость к химической коррозии.В чем преимущества трехслойной обработки распылением краски:

1.Количество распыляемой краски.Точность установки положения и площади.

2.Нет необходимости протирать плату после распыления.Если расстояние между некоторыми вставками и краем печатной платы больше, ее можно покрасить непосредственно без использования приспособления, что позволяет сэкономить трудозатраты.

3. Отсутствует испарение газа, что обеспечивает чистоту рабочей среды.

4. Нет необходимости закрывать все поверхности креплениями, чтобы исключить возможность столкновения.

Может ли конформное покрытие печатной платы работать как смола? В чем разница между краской для печатной платы и смолой?

(Конформное покрытие действительно можно использовать в качестве смолы!) Лаки с тройной стойкостью можно наносить простым методом нанесения лаков с тройной стойкостью, обеспечивая при этом защитный эффект смол.В то же время они не требуют использования растворителей и обладают преимуществом экологичности.Покрытия 2K обеспечивают превосходное покрытие и достаточно эластичны для защиты деликатных деталей.

Конформные покрытия также обладают отличными механическими свойствами и стойкостью к истиранию.Учитывая, что двухкомпонентный состав по химическому составу аналогичен смолам, покрытия следует наносить с помощью оборудования для селективного нанесения покрытий толщиной от 200 до 400 микрон (0,2 мм - 0,4 мм), сочетая различные технологические преимущества двух методов и максимально избегая недостатков каждого из них.

Наиболее очевидное различие между конформным покрытием и смолой заключается в способе нанесения.Наиболее очевидное различие между трехслойной краской и смолой заключается в способе нанесения.Оборудование для нанесения лака.Ручной пистолет-распылитель.Метод нанесения кистью и т.д. Методы нанесения смолы включают в себя гибридное оборудование для дозирования и герметизацию смолой.Толщина покрытия, указанная в данных, также варьируется (толщина < 100 мкм для краски tri-proof, < 500 мкм для 1%-ного твердого покрытия, > 500 мкм для смолы).Международные стандарты (IEC-1086).Военный стандарт (MIL-I-46058C).Промышленный стандарт (IPC-CC-830). Национальные стандарты безопасности (UL746) признаны для использования трехслойной краски, но для смолы это зависит от конкретного применения, и существует очень мало стандартов, на которые можно сослаться.

Поскольку толщина покрытия намного меньше, чем у смолы, объем и вес покрытия меньше.В качестве смолы для покрытия может использоваться эпоксидная смола, полиуретан.Полиуретан.Силикон является основным типом смолы для покрытия, в то время как акрилатные покрытия.Акриловые покрытия.Полимерные покрытия на основе поли-параксилола не имеют соответствующих характеристик. 99% смол являются полностью твердыми, поэтому в процессе отверждения практически не выделяется ЛОС.Несмотря на то, что многие краски tri-proof содержат большое количество растворителей, существуют также 100% твердые двухкомпонентные акриловые системы УФ-отверждения.

Каковы меры предосторожности при использовании конформного покрытия PCBA?

1. Изменение вязкости: до и после нанесения конформного покрытия вязкость будет изменяться по-разному, а расход трехслойного клея будет меняться в зависимости от температуры.Чем выше температура, тем быстрее расход, этот момент должен быть понятен.

2.Толщина слоя покрытия: Если вы хотите получить более толстый слой покрытия, лучше нанести два слоя тоньше, чтобы получить его, и первый слой должен полностью затвердеть перед нанесением второго слоя;

3.Толщина слоя пленки: Толщина слоя пленки зависит от способа нанесения.Если количество добавляемого разбавителя велико, а вязкость клея низкая, толщина покрытия будет небольшой; наоборот, если вязкость клея высока, толщина покрытия будет большой;

4.Неудобная область нанесения покрытия: на некоторые компоненты печатных плат и оборудование нанесено неудобное покрытие, например, на разъемы.Разъем для программного обеспечения.Переключатель.Радиатор.Зона охлаждения.Места для подключения и т.д.Запрещается использовать следующие материалы с покрытием.Чтобы скрыть это, рекомендуется использовать отслаивающуюся паяльную маску CS5001;

5.Температура и влажность: Все работы по нанесению покрытий следует проводить при температуре не ниже 16°C и относительной влажности воздуха не более 75%.Будучи композитным материалом, ПХД впитывают влагу.Без удаления влаги трехслойный клей DYNAM'а не сможет обеспечить надлежащую защиту, а предварительная сушка и вакуумное сверление могут удалить большую часть влаги.

6.Способ ремонта покрытия: Чтобы отремонтировать устройство с покрытием, просто извлеките компонент устройства, поместив паяльник в непосредственный контакт с покрытием.После установки нового комплектующего оборудования очистите участок щеткой или растворителем, затем дайте ему высохнуть и нанесите трехслойное клеевое покрытие с самого начала.

7.Конформное покрытие, как правило, содержит легковоспламеняющиеся растворители: избегайте высоких температур и открытого огня, хорошей вентиляции, длительного вдыхания летучих газов и многократного контакта с кожей.Обработанные компоненты печатных плат, покрытые трехслойным клеем, полностью отверждаются и практически не наносят вреда организму человека;

8.Безопасность операторов: Обратите внимание на безопасность и защиту при обработке трехслойным адгезивным аэрозолем, окружающая среда должна проветриваться, а операторы должны носить защитные противогазы.

Нанесение конформного покрытия для устранения распространенных проблем трещин и царапин

Трещины в конформном покрытии возникают в основном из-за чрезмерной толщины лакокрасочного покрытия и высокого поверхностного натяжения, например, на штифтах, кромках деталей и т.д.Решение заключается в уменьшении толщины лакокрасочного покрытия, и сделать его более долговечным.Решение заключается в уменьшении толщины лакокрасочного покрытия, оптимизации температурного режима печи, поддержании температуры в печи не слишком высокой и медленном высыхании лакокрасочного покрытия для достижения наилучших эксплуатационных характеристик.Царапины образуются в результате использования инструментов или механических воздействий в процессе нанесения покрытия.Особое внимание следует уделять процессу высыхания покрытия и упаковки.

Растрескивание пленки в основном вызвано накоплением внутренних напряжений под действием факторов окружающей среды, таких как объемная усадка при отверждении или усадка при низких температурах, что приводит к образованию внутренних напряжений.Затем пленка подвергается нагреву и охлаждению.После чередования циклов нагрева и охлаждения, сухого и влажного воздействия коэффициенты расширения покрытия и подложки различаются, что приводит к относительному смещению поверхности раздела и, следовательно, к образованию разрушающих внутренних напряжений.

Причины и способы устранения растрескивания пленки с конформным покрытием

1.Причина: при низкой температуре пленка легко разрушается и теряет эластичность.

Решение: Выбирайте гибкое конформное покрытие.

2.Причина: При смешивании двухкомпонентного конформного покрытия используется слишком много отвердителя, что приводит к большой усадке во время отверждения.

Решение: Составьте двухкомпонентное конформное покрытие как можно точнее.

3.Причина: Плохая адгезия лакокрасочной пленки, например, когда низкая температура вызывает усадочное напряжение, плохая адгезия ускоряет растрескивание.

Решение: Улучшите адгезию лакокрасочного покрытия и тщательно очистите печатную плату, особенно места пайки.

4.Причина: Растрескивание, вызванное термическим воздействием из-за быстрого повышения или понижения температуры.

Решение: Выберите конформное покрытие с хорошими характеристиками при высоких и низких температурах.

5.Причина: Лакокрасочная пленка отверждается не до конца и не достигает наилучших эксплуатационных характеристик.

Решение: Обеспечьте достаточное время отверждения и температуру для обеспечения полного отверждения пленки.

6.Причина: Лакокрасочная пленка слишком толстая.

Решение: Уменьшите толщину пленки или отрегулируйте вязкость распыления.

С развитием электронной и электротехнической промышленности электронные компоненты становятся все более сложными, а требования к ним - все более высокими.Роль конформного покрытия была подтверждена многими производителями печатных плат.Кроме того, с развитием науки и техники трехслойная краска может улучшить внешний вид печатных плат и повысить энергоэффективность печатных плат. Трехслойная краска широко используется в различных электроприборах.
