ПЕЧАТНАЯ PCB - SMT-соединения: основной мост для электронных устройств

Что такое SMT соединитель?

Разъем SMT является частью, с которой часто вступают в контакт инженеры и техники электроники. Его роль очень проста, то есть, если схема заблокирована или изолирована между схемой, устанавливайте мост связи так, чтобы ток потокал так, чтобы схема достигла предназначенной функции.

Разъем является незаменимой частью электронного оборудования, вдоль текущего пути наблюдения потока вы всегда найдете один или несколько разъемов. Форма и структура соединителя постоянно меняются, с применением объектов, частоты, мощности, среды применения и т.д., существует множество различных форм соединителей.

Например, разъем, используемый для зажигания лампы на мячевой площадке, очень отличается от разъема, используемого для зажигания жесткого диска, или разъема, используемого для зажигания ракеты. Однако, независимо от типа соединения, необходимо обеспечить плавный, непрерывный и надежный поток тока.

В целом, соединитель не ограничивается током, в быстром развитии технологии оптоэлектроники сегодня, оптоволоконные системы, носителем сигнала является свет, стекло и пластик вместо обычных схем в проводе, но путь оптического сигнала также использует соединитель, их роль, и соединитель схемы тот же.

Здесь мы заботимся только о разъемах схемы, сосредоточившись на разъемах схемы и их применении.

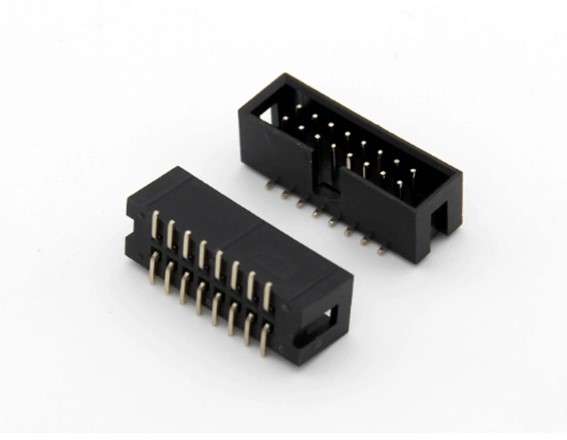

SMT соединения

Зачем использовать соединения?

Представьте, что нет соединения. Как это будет? В это время между схемой для использования непрерывного проводника, постоянно подключенного, такого как электронные устройства, которые должны быть подключены к источнику питания, должны быть подключены к концам провода, а электронные устройства и источник питания через какой-то метод (например, сварка) закреплены твердо. Таким образом, как для производства, так и для использования принесло много неудобств.

Возьмем в качестве примера автомобильную батарею. Предполагая, что кабели аккумулятора закреплены и сварены к аккумулятору, производителю автомобилей придется увеличить рабочую нагрузку на установку аккумулятора, что увеличит время производства и затраты. Поврежденные батареи необходимо заменить, но и отправить машину на ремонтную станцию, разпачивая удаление старой, а затем сварку на новую, за что заплатить больше затрат на труд.

С помощью разъема можно устранить много проблем, купить новую батарею в магазине, отключить разъем, снять старую батарею, установить новую батарею и переподключить разъем.

Этот простой пример иллюстрирует преимущества соединителей. Это делает процесс проектирования и производства более простым и гибким, снижая затраты на производство и обслуживание.

Применение соединителя

a. Компьютеры и компьютерная периферия

Это включает в себя SMT-разъемы, используемые в мейнфреймах, миникомпьютерах и персональных компьютерах, а также связанное с ними оборудование, такое как принтеры, модемы, сканеры и огромные внешние устройства хранения.

b. Связь данных/телекоммуникации

Это включает в себя соединения, используемые в связи с данными, телефонах, беспроводном радио, телевещательном оборудовании и т.д. Разъемы для кабельных систем и оптоволоконных систем.

c. Потребительское электронное оборудование

Включает в себя электронное оборудование, такое как телевизоры, видеорегистраторы, стерео и CD-ROM. Электронное оборудование, такое как видеорегистраторы и цифровые камеры.

d. Автомобильное электрическое и электронное оборудование

Автомобили, грузовики и другие автомобили. Используются многие разъемы SMT, от устройств безопасности и операционных систем водителя до систем электрической проводки кузова, автомобильных двигателей и систем управления передачей передач.

e. Другие

Самолеты, корабли, военная техника и так далее.

Состав соединителя

Разъем пластиком (изолятор), терминалами (проводник) и вспомогательными деталями (железная оболочка, вилочная лезвица, винты и т.д.). Пластиковые обычно используемые материалы: NY6T, NY9T, PBT, LCP, PPS, PVC, POM и т.д. Терминалы обычно используемые материалы: латунь, бронза, фосфорная бронза и бериллиевая медь.

Основная функция разъема SMT состоит в том, чтобы проводить электричество, но хорошая производительность разъема не только электрические характеристики, механические свойства и химические свойства должны соответствовать требованиям конечного продукта. Но также для облегчения производства и установки и потребительского использования.
