Металлические PCB - Медная светодиодная печатная плата

Медная печатная плата - самый дорогой тип металлической подложки, теплопроводность которой во много раз выше, чем у подложек на основе алюминия и железа. Как правило, существуют медные печатные платы с позолотой, медные печатные платы с серебряным покрытием, медные печатные платы с оловянным напылением, медные печатные платы с антиокислительной обработкой и т.д.

Слои медных печатных плат требуют высокой пропускной способности по току, поэтому следует использовать более толстую медную фольгу, обычно толщиной от 35 до 280 мкм. Теплоизоляционный слой - это основная технология изготовления медной печатной платы, которая состоит из порошка оксида алюминия и кремния, а также полимера, заполненного эпоксидной смолой. Он обладает низкой термостойкостью (0,15), отличными адгезионными и эластичными свойствами, способностью противостоять термическому старению, а также выдерживает механические и термические нагрузки. Золотая подложка печатной платы из меди является несущим компонентом печатной платы из меди, которая требует высокой теплопроводности. Обычно она изготавливается из медной пластины, но также могут использоваться медные пластины (среди которых медная пластина может обеспечить лучшую теплопроводность), пригодные для обычной механической обработки, такой как сверление, штамповка и резка.

По сравнению с керамическими подложками, керамические подложки лучше рассеивают тепло. Медная печатная плата обладает высокой теплопроводностью - около 120 Вт, а теплоотдача керамических подложек составляет от 15 до 170 Вт. Керамические подложки обладают лучшими изоляционными свойствами.

Светодиодная медная печатная плата для автомобильных фар в основном используется для производства металлических печатных плат, таких как медная печатная плата с термоэлектрическим разделением и медно-алюминиевая композитная плата.

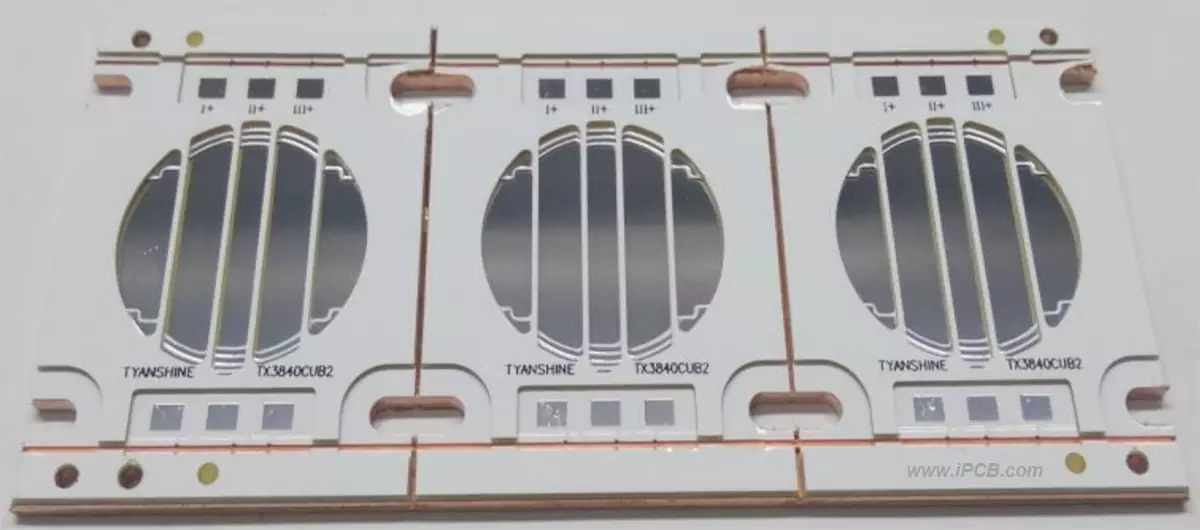

Медная печатная плата

Преимущества светодиодной медной печатной платы для автомобильных фар

1. Модуль упругости меди составляет около 121000 МПа, и соответствующие деформации и усадка медной печатной платы будут меньше, что приведет к более стабильным общим характеристикам.

2. Металлические материалы на основе меди могут быть выгравированы в виде тонких узоров с помощью контуров травления, которые могут быть обработаны в виде выпуклых форм, выступающих до уровня проводки или поверхностного монтажа и находящихся заподлицо с монтажной поверхностью. Компоненты могут быть установлены непосредственно на выпуклых формах для достижения превосходных эффектов заземления и отвода тепла.

3. Благодаря технологии, присущей печатной плате из меди, материалы на основе меди могут быть обработаны с образованием металлизированных отверстий, что обеспечивает отличные дополнительные характеристики заземления для соответствующих однослойных или многослойных задних плат. Кроме того, медь сама по себе обладает способностью к пайке, что позволяет использовать дополнительную пайку во время окончательной установки спроектированных конструктивных элементов, что обеспечивает гораздо лучший эффект отвода тепла, чем при использовании радиаторов.

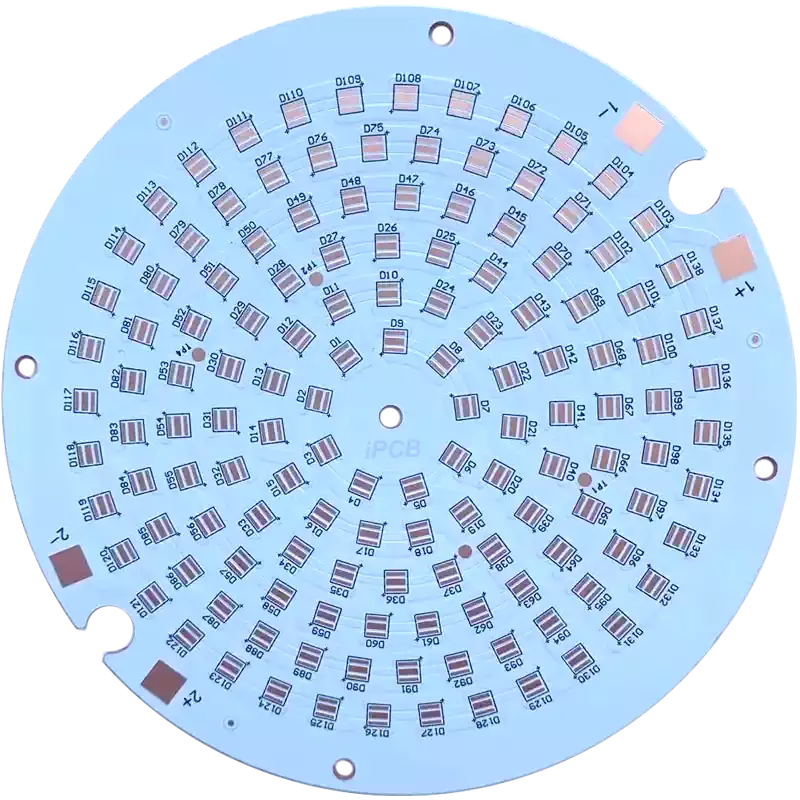

Светодиодное освещение на медной печатной плате относится к типу осветительных приборов, изготовленных с использованием светодиодной медной печатной платы в качестве подложки. В этом типе осветительных приборов используются схемы, светодиоды и другие компоненты на медной печатной плате для обеспечения функциональности освещения. Светодиодная медная печатная плата обычно используется в светодиодных светильниках и обладает такими характеристиками, как энергосбережение, высокая яркость и тонкость.
