Определение и назначение релейной платы
2025-08-27
Смотреть:71
Автор:iPCB

Представьте, что освещение, вентиляторы и даже кофеварка в вашем доме могут быть автоматизированы с помощью небольшой печатной платы. Это не сцена из научно-фантастического фильма, это реальность, созданная релейной платой. Релейная плата, являющаяся мощным инструментом для энтузиастов электроники и разработчиков "умного дома", благодаря своей простой, но мощной функциональности соединяет физический и цифровой миры.


1. Что такое релейная плата?

По своей сути, плата реле состоит из одного или нескольких реле — переключателей с электрическим управлением, которые управляют высоковольтными устройствами с помощью сигналов низкого напряжения. Проще говоря, это похоже на волшебный выключатель: с помощью крошечного сигнала вы можете включить лампочку или запустить водяной насос. Обычный модуль релейной платы обычно содержит от одного до восьми релейных каналов, каждый из которых способен независимо управлять одним устройством. На базе микроконтроллеров, таких как Arduino, Raspberry Pi или ESP32, они подходят для самостоятельных проектов, систем "умного дома" и даже промышленной автоматизации.


Привлекательность релейной платы заключается в ее совместимости. Будь то бытовой прибор напряжением 220 В или устройство постоянного тока напряжением 12 В, Релейная плата может работать с ними. Модульная конструкция упрощает подключение и отладку, позволяя даже новичкам быстро приступить к работе.

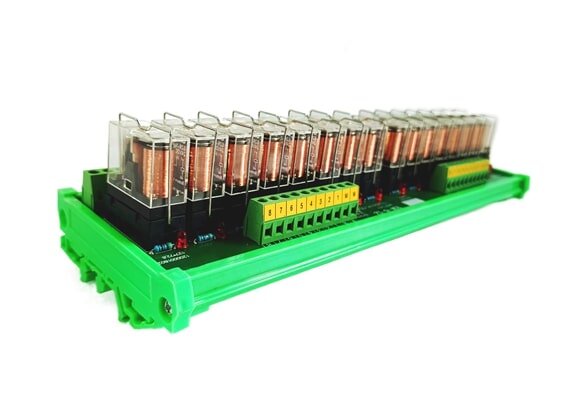

Relay Board

Релейная плата

2. Почему стоит выбрать релейную плату?

Безопасность превыше всего: В реле используется электромагнитная изоляция, отделяющая низковольтную управляющую панель от высоковольтного устройства, что исключает риск прямого контакта с высоким напряжением.

Гибкость: Релейная плата адаптируется к различным сценариям - от одноканальных до многоканальных, а также к сигналам запуска от 5 В до 24 В.

Простота использования: С помощью Arduino или MicroPython вы можете реализовать синхронизированное включение / выключение или дистанционное управление всего несколькими строками кода.

Низкая стоимость: По сравнению со сложными системами "умного дома" плата реле доступна по цене без ущерба для функциональности.


3. Практические сценарии применения

"Умный дом"

Хотите, чтобы освещение в вашем доме автоматически включалось каждый вечер? Подключите плату реле к ESP8266, и с помощью модуля Wi-Fi вы сможете управлять ими через мобильное приложение или голосового помощника, такого как Alexa. Вы даже можете настроить датчики для автоматического включения вентилятора, когда кто-то входит в комнату.

Автоматическое орошение

В вашем саду релейная плата может управлять водяным насосом, поливая его по расписанию, основанному на данных датчика влажности почвы. С помощью простой программы таймера ваши растения могут быть самодостаточными. Проекты своими руками

Для любителей электроники релейная плата - идеальный помощник для экспериментов. Хотите приготовить поющую кофемашину? Для управления функцией включения/ выключения кофемашины используйте релейную плату. В сочетании с музыкальным модулем вы сможете просыпаться утром от аромата кофе и музыки.


4. Как правильно выбрать релейную плату?

На рынке представлено множество различных релейных плат, и при выборе необходимо учитывать несколько ключевых факторов:

Количество каналов: Выберите модуль с 1, 2, 4 или более каналами в зависимости от количества устройств, которыми вам необходимо управлять.

Напряжение срабатывания: Убедитесь, что напряжение срабатывания модуля соответствует напряжению вашего микроконтроллера (обычно 5 В или 3,3 В).

Допустимая нагрузка: Проверьте напряжение и номинальный ток реле, чтобы убедиться, что оно может поддерживать работу вашего устройства (например, 10 А/250 В переменного тока).

Изоляция оптопар: Модули с оптопарами обеспечивают дополнительную безопасность, защищая микроконтроллер от помех.

Предположим, вы хотите управлять источником света с помощью Arduino и одноканальной релейной платы. Схема подключения проста:

Подключите выводы VCC и GND платы реле к выводам 5V и GND Arduino. Подключите сигнальный вывод (IN) к цифровому выводу Arduino (например, D2).

Подсоедините провод питания светильника к нормально разомкнутым (NO) и общим (COM) клеммам реле.

Затем создайте простой код для Arduino. После загрузки кода индикатор будет включаться и выключаться каждые 5 секунд. Разве это не просто?


5. Меры предосторожности

Безопасность: При работе с высоковольтными устройствами всегда отсоединяйте шнур питания и проверяйте надежность подключения.

Отвод тепла: При длительной эксплуатации сильноточных устройств убедитесь, что в релейном модуле имеется достаточное пространство для отвода тепла.

Отладка: При первом использовании сначала протестируйте его с помощью низковольтного устройства (например, светодиода) и избегайте прямого подключения к приборам большой мощности.


Потенциал ретрансляционной платы выходит далеко за рамки этого. С развитием Интернета вещей (IoT) в сочетании с протоколом MQTT и облачными платформами ретрансляционную плату можно контролировать удаленно. Например, вы можете отключить домашний обогреватель со своего телефона в офисе или автоматически настроить систему вентиляции в своей теплице на основе погодных данных.


Благодаря своей простоте, надежности и универсальности релейная плата продолжает вдохновлять на творческие идеи - от изготовления своими руками до промышленного применения. Независимо от того, хотите ли вы построить умный дом или попробовать новый электронный проект, эта небольшая плата реле может стать вашей отправной точкой.
